53

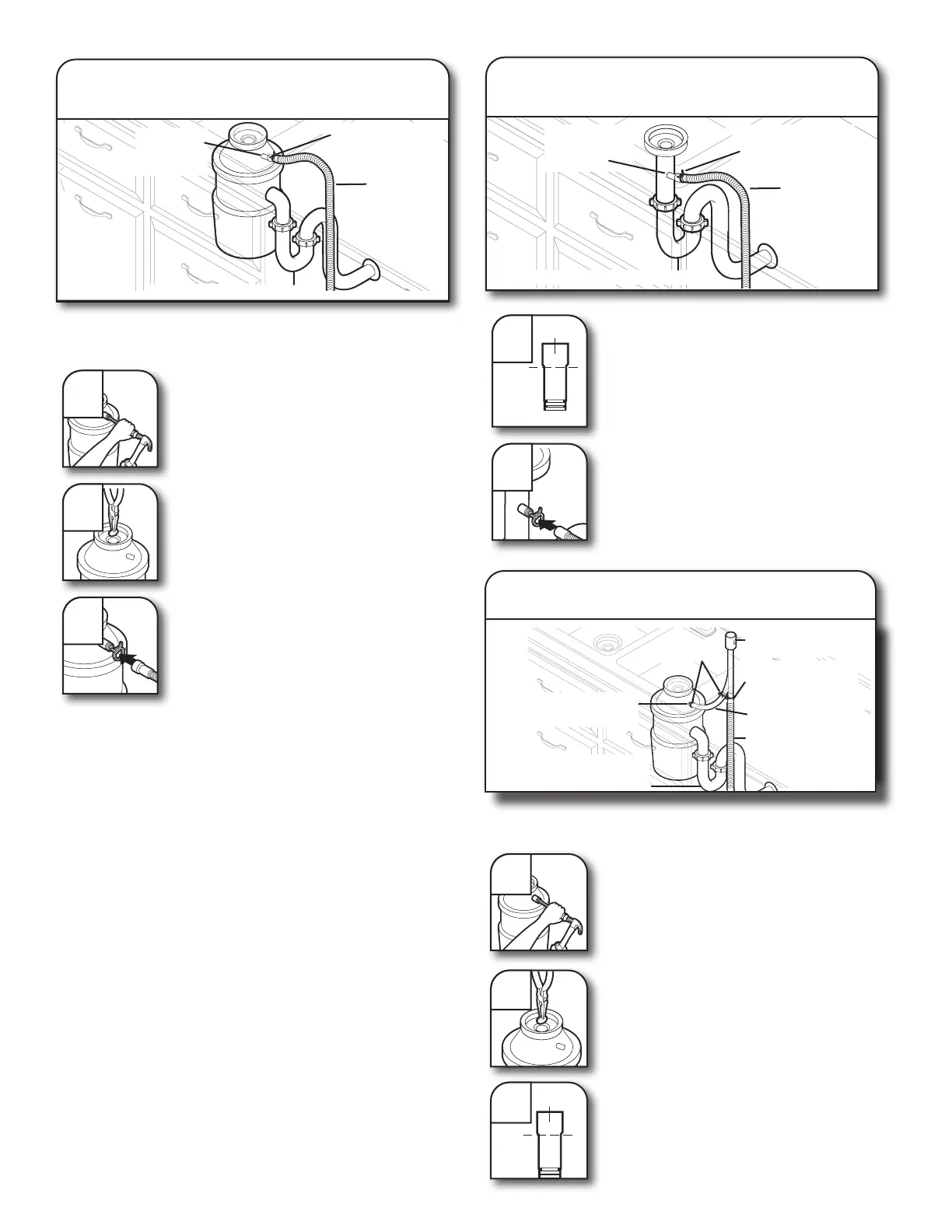

Option A: Broyeur de déchets – sans
brise-siphon
Entrée du
broyeur à
déchets
Bride pour gros
tuyau de vidange
Tuyau
d’évacuation
Siphon du circuit d’évacuation
Conseil utile: Ôter l’opercule escamotable du broyeur à
déchets.
1
1. À l’aide d’un marteau et d’un tournevis,
enfoncer le bouchon d’obturation dans le
broyeur à déchets.
2
2. Retirer le bouchon d’obturation à l’aide
de pinces à pointe biseautée.
3
3. Fixer le tuyau d’évacuation sur le raccord
de broyeur à déchets à l’aide de la
grosse bride de tuyau d’évacuation
(fournie). À l’aide de pinces, serrer
la bride pour l’ouvrir et la mettre en
position.
Option B: Sans broyeur de déchets –
sans brise-siphon
Tuyau
d’évacuation
en T
Bride pour gros
tuyau de vidange
Tuyau
d’évacuation
Siphon du circuit d’évacuation
1
Embout
en
caout-
chouc
1. Raccorder l’extrémité en caoutchouc
du tuyau d’évacuation à la canalisation
d’égout en T.
2
2. Fixer l’extrémité du tuyau d’évacuation en
caoutchouc à la canalisation d’égout en
T à l’aide d’une grosse bride pour tuyau
d’évacuation (fournie). À l’aide de pinces,
serrer la bride pour l’ouvrir et la mettre en
position.
Conseil utile: Ôter l’opercule escamotable du broyeur à
déchets.
1. À l’aide d’un marteau et d’un tournevis,
enfoncer le bouchon d’obturation dans le
broyeur à déchets.
2. Retirer le bouchon d’obturation à l’aide
de pinces à pointe biseautée.
3. Raccorder l’extrémité en caoutchouc du
tuyau d’évacuation au dispositif de brise-
siphon.
Option C: Broyeur de déchets – avec
brise-siphon
Bride pour gros
tuyau de vidange
Tuyau d’évacuation
Bride à vis
Brise-siphon
Raccord de tuyau
en caoutchouc
Siphon du circuit
d’évacuation
Entrée du broyeur
à déchets
1
2
3
Embout
en
caout-
chouc
