49

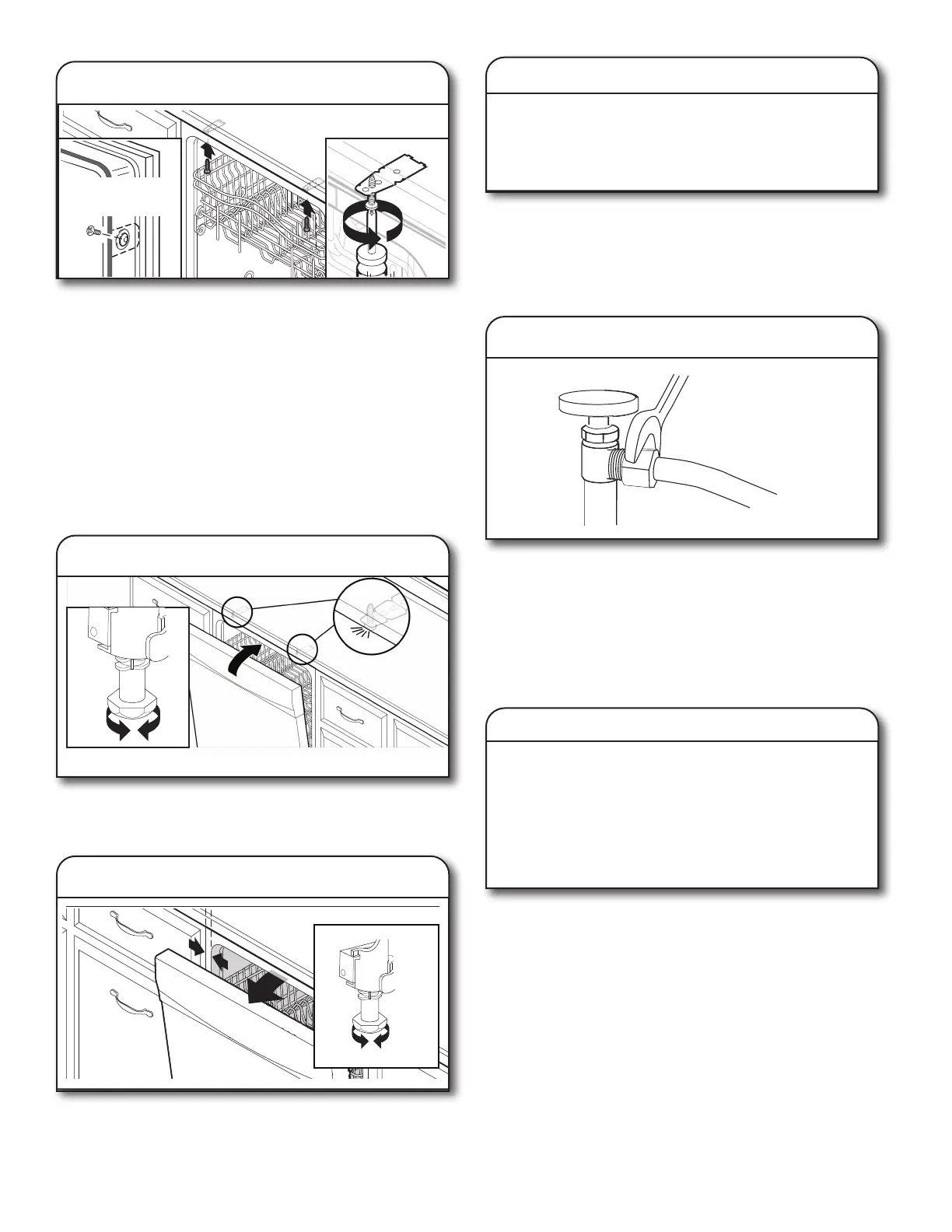

Ouvrir la porte du lave-vaisselle pour préparer la xation de
l’appareil au comptoir ou au côté de l’armoire.
REMARQUES:
■ Le lave-vaisselle doit être immobilisé pour l’empêcher de
basculer lors de l’ouverture ou de la fermeture de la porte.
■ Ne pas faire tomber de vis au fond du lave-vaisselle.
■ Localiser les supports installés à la section « Choix de l’option
de xation », soit sur le dessus ou les côtés du lave-vaisselle.
■ Pour xation au comptoir: Fixer le lave-vaisselle au comptoir
au moyen de deux vis cruciformes (comprises).
■ Pour xation aux côtés de l’armoire: Percer des avant-trous
de 7/32po (5,6mm) dans l’armoire pour éviter toute fente
dans le bois. Fixer le lave-vaisselle à l’armoire au moyen de
deux vis cruciformes (comprises). Retirer le deuxième panier
pour faciliter l’accès. Consulter la section des conseils de
chargement du lave-vaisselle pour obtenir des instructions sur
la façon de retirer le deuxième panier (au besoin).
40. Contrôler l’ouverture de la porte
IMPORTANT: Vérier qu’il n’y a aucun contact entre le sommet
de la porte et les vis, les brides ou le comptoir. Si un tel contact
se produit, régler le niveau des pattes ou utiliser l’option de
xation sur les côtés.
41. Vérier l’espace intérieur
Ouvrir la porte et vérier que la distance entre l’ouverture de
l’armoire pour l’installation du lave-vaisselle et la cuve est la même
des deux côtés. Si l’espace n’est pas identique des deux côtés,
desserrer les vis des brides d’arrimage et déplacer légèrement la
cuve. Resserrer les vis de brides.
42. Méthode de raccordement direct
Pour effectuer le raccordement direct. Effectuer les
étapes18 à 24 du guide d’installation.
Une fois terminée, revenir dans ce document à l’étape43
pour terminer l’installation du produit.
BRANCHEMENT DE L’ARRIVÉE D’EAU AU
ROBINET D’ARRÊT DE LA MAISON
REMARQUE: Si l’on utilise un tuyau exible tressé, remplacer
le tuyau d’alimentation après 5ans d’utilisation pour réduire le
risque de défaillance du tuyau. Inscrire la date d’installation ou de
remplacement du tuyau sur celui-ci, pour référence ultérieure.
43. Fixer la canalisation d’alimentation en eau
Fixer la canalisation d’alimentation en eau (tube de cuivre ou
canalisation exible à tresse d’acier) à la canalisation d’eau
chaude à l’aide d’une conguration de raccordement qui soit
conforme à tous les codes et règlements locaux. La canalisation
d’alimentation en eau raccordée au lave-vaisselle doit comporter
un robinet d’arrêt manuel situé sous l’évier. Ouvrir la valve d’eau
après avoir raccordé la canalisation d’alimentation en eau.
RACCORDEMENT DU TUYAU DE VIDANGE
44. Raccordement du tuyau de vidange
Employer l’une des options suivantes pour raccorder le
tuyau d’évacuation sur un raccord T ou sur un broyeur à
déchets:
■ Option A: Broyeur de déchets – sans brise-siphon
■ Option B: Sans broyeur de déchets – sans brise-siphon
■ Option C: Broyeur de déchets – avec brise-siphon
■ Option D: Sans broyeur de déchets – avec brise-siphon
IMPORTANT: Le raccordement du tuyau d’évacuation à la
canalisation d’égout en T ou au raccord de broyeur à déchets
doit être réalisé en amont du siphon du circuit d’évacuation et
à au moins 20po (50,8cm) au-dessus du plancher de l’espace
d’installation du lave-vaisselle.
Conseil utile: An de réduire les vibrations du tuyau, le tenir à
distance du plancher.
REMARQUE: Utiliser la bride rouge incluse pour raccorder le
tuyau de renvoi du lave-vaisselle à la plomberie ou au broyeur à
déchets du client.
Screw to side
cabinet
39. Fixer le lave-vaisselle
Vis pour les
armoires
latérales
