Libertyville, Illinois 60048
www.intermatic.com

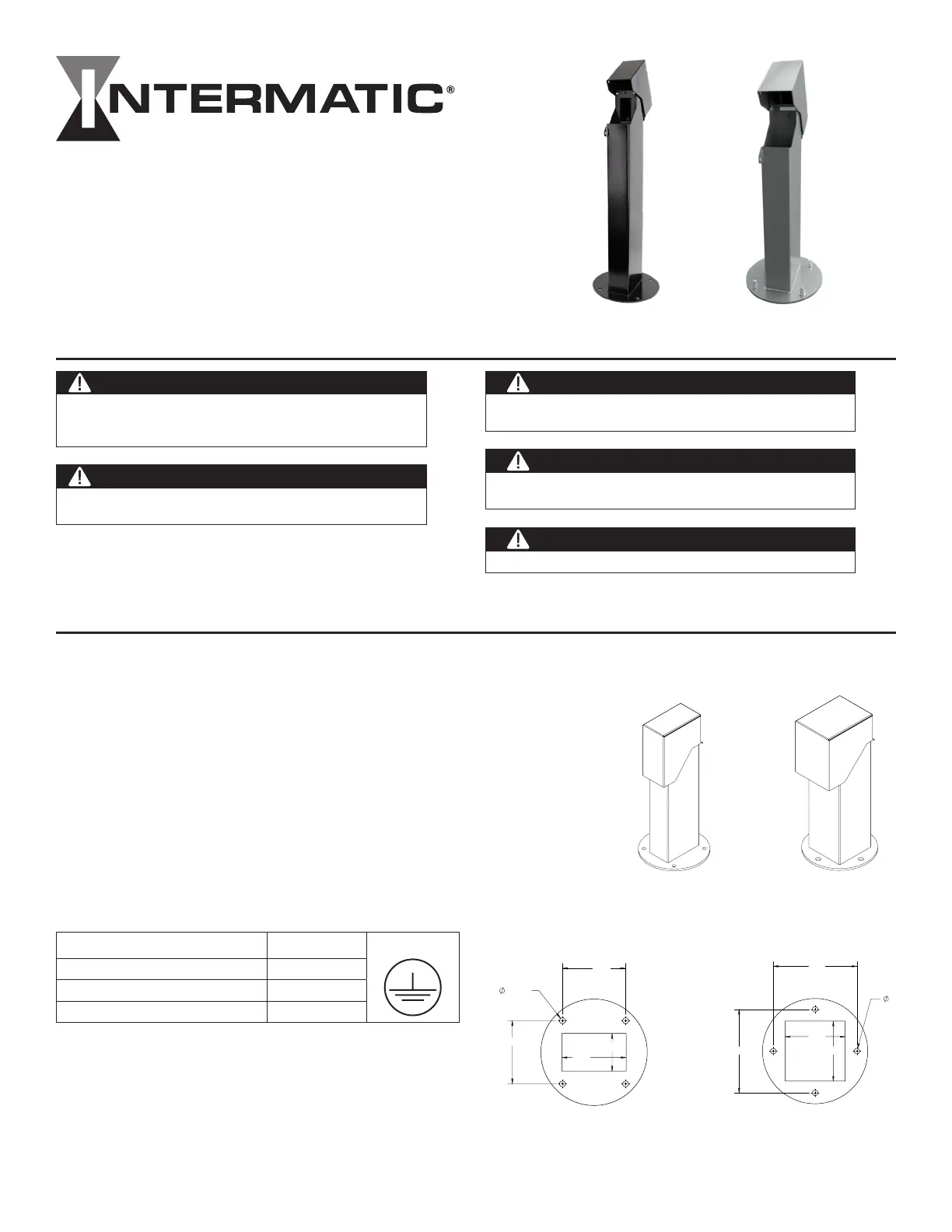

Pedestales de montaje en superficie
OP5BK18, OP5GY18, OP5BK24, OP5GY24,
OP2BK18, OP2GY18, OP2BK24, OP2GY24
SECCIÓN DE SEGURIDAD
Advertencia
PARA EVITAR FUEGO, DESCARGA ELÉCTRICA O MUERTE,
• DESCONECTE LA ALIMENTACIÓN EN EL DISYUNTOR O FUSIBLE Y COM-
PRUEBE LA ENERGÍA ANTES DE CABLEAR
Advertencia
PARA SU INSTALACIÓN Y USO CON TODOS LOS CÓDIGOS Y REGULACIONES
ELÉCTRICOS LOCALES CORRESPONDIENTES.
Precaución
LOS EMPALMES DEBEN REALIZARSE CON EQUIPOS, MATERIALES O KITS
DE EMPALME APROPIADOS
Precaución
NO HAY COMPONENTES REPARABLES POR EL USUARIO. NO INTENTE
REPARAR O REALIZAR EL SERVICIO
Precaución
USE SOLO CONDUCTORES DE COBRE
INSTALACIÓN DEL PRODUCTO
Los pedestales de montaje de servicio tienen carcasa tipo 3R. En la instalación, no ajuste conductos, canaletas o cables al pedestal.
Forme bucles en “S” con los cables para evitar tensión en los cables dentro de la carcasa. Esto garantiza que los cables tengan el espacio
adecuado para adaptarse a los cambios de nivel causados por los ciclos de congelación y descongelación, y el hundimiento del suelo.
Los cables a tierra se incluyen con los conductores de alimentación y se pueden usar para proporcionar la conexión al terminal de tierra
del pedestal. Los pedestales de soporte de montaje único están diseñados solamente
para usarse con receptáculos GFCI certificados por cULus (KCXS/7) con capacidad de
20A máx. Los pedestales con soporte de montaje doble están diseñados solamente
para usarse con receptáculos GFCI certificados por cULus (KCXS/7) con capacidad de
20A máx., receptáculos certificados por cULus (RTRT/7) con capacidad de 60A máx., o
interruptores certificados por cULus (WFXV/7) con capacidad de 60A máx.
Los dispositivos instalados con capacidad de 15 a 20A deben ser resistentes a la
intemperie (la tapa proporciona protección durante el uso) y los dispositivos con capacidad
de 30 a 60A deben ser herméticos.
Los pedestales también están certificados por UL como postes de montaje. No se
proporcionan las ubicaciones de los orificios. Antes de la instalación, se deben perforar los
orificios de montaje para accesorios o fotoeléctricos. Cuando se montan accesorios o se
extienden canales desde la parte superior del pedestal, se debe utilizar un conector, una
contratuerca de sellado o una arandela de sellado.
Estos modelos pueden tener dos conductos de 1-1/2”. Hay cuatro orificios (7/16”) en la base del pedestal, que están asegurados a una
superficie de concreto con los accesorios, anclas, arandelas y tuercas ciegas proporcionados.
2,84
4,84
0,44 4X
4,75
4,75
4,84
4,84
0,44 4X
6,75
6,75
2,84
4,84
0,44 4X
4,75
4,75
4,84
4,84
0,44 4X
6,75
6,75
SCALE 1 : 2
SCALE 1 : 2
Modelos de soporte de montaje único
Medición base
Modelos de soporte de montaje doble
Medición base
Tamaño del cable (AWG) Solocobre Ajuste (lb - in)
10-14 20
8 25
4-6 35
GARANTÍA LIMITADA DE DOS AÑOS
Este servicio de garantía está disponible mediante (a) la devolución del producto al proveedor al que se le compró la unidad; o (b) el llenado
de una reclamación de garantía en línea en www.intermatic.com. Esta garantía está hecha por: Intermatic Incorporated, Customer Service
1950 Innovation Way, Suite 300, Libertyville, IL 60048. Para servicios de garantía, vaya a http://www.Intermatic.com o llame al
815-675-7000.
158--02663©2024 Intermatic Incorporated Intermatic.com
