Temporizador electrónico serie ET90000
40
Instalación del interruptor remoto
El puerto serial consta de varias entradas de 2 cables en el
bloque de terminales. Hay dos entradas de 2 cables en los
modelos de 1 y 2 circuitos y ocho entradas de 2 cables en los
modelos más grandes. Se puede usar un interruptor estándar
SPST de pared para hacer esta conexión. Instale el cableado
para aplicaciones de puertos seriales insertando el cableado en
la ranura disponible, luego fije con un destornillador de paleta.
Enlace común de CAN
Los dispositivos de CAN (red de área de controlador) poseen
capacidades de interruptor remoto avanzadas sobre un rango
más largo.
Sistema de 1 y 2 circuitos: Conecte los dispositivos mediante
una interfaz de cuatro cables en el bloque de terminal sobre el
frente muerto.
Sistema de 4, 8, 12 y 16 circuitos: Conecte los dispositivos
en la parte trasera del circuito impreso (PCB) de la interfaz.
Los dispositivos se pueden conectar en cadena tipo margarita
o estrella. Cuando sea necesario que el cable esté “conectado
al terminal”, conecte el terminal TRM al terminal C_H con un
puente externo. Pase el cable por uno de los orificios ciegos en
el centro inferior de la caja.
Bloque de terminales de enlace común de CAN
1 +5 V
2 C_H
3 C_L
4 TRM (Terminación de 120 ohmios)
5 Conexión a tierra
• Longitud máxima de enlace común: 1.000 Metros
(3.280pies)
• Cantidad máxima de dispositivos remotos: 16
• Tipo de cable: 1 par trenzado con blindaje: UL Tipo CL2
• Rango de calibre del cable: 16 a 26 AWG
C_HC_L TRM
77((5500,,11$$//%%//22&&..33
GND
C_HC_L TRM GND C_HC_L TRM GNDC_HC_L TRM GND
LONGITUD MÁX. =
1000METROS (3.280 PIES)
CONTROLADOR
ET9XX15
DISPOSITIVO
Nº 1 DEL
ENLACE
COMÚN DE CAN
DISPOSITIVO
Nº 2 DEL
ENLACE
COMÚN DE CAN
BLINDAJEBLINDAJEBLINDAJE
1 PAR TRENZADO CON BLINDAJE
UL TIPO CL2

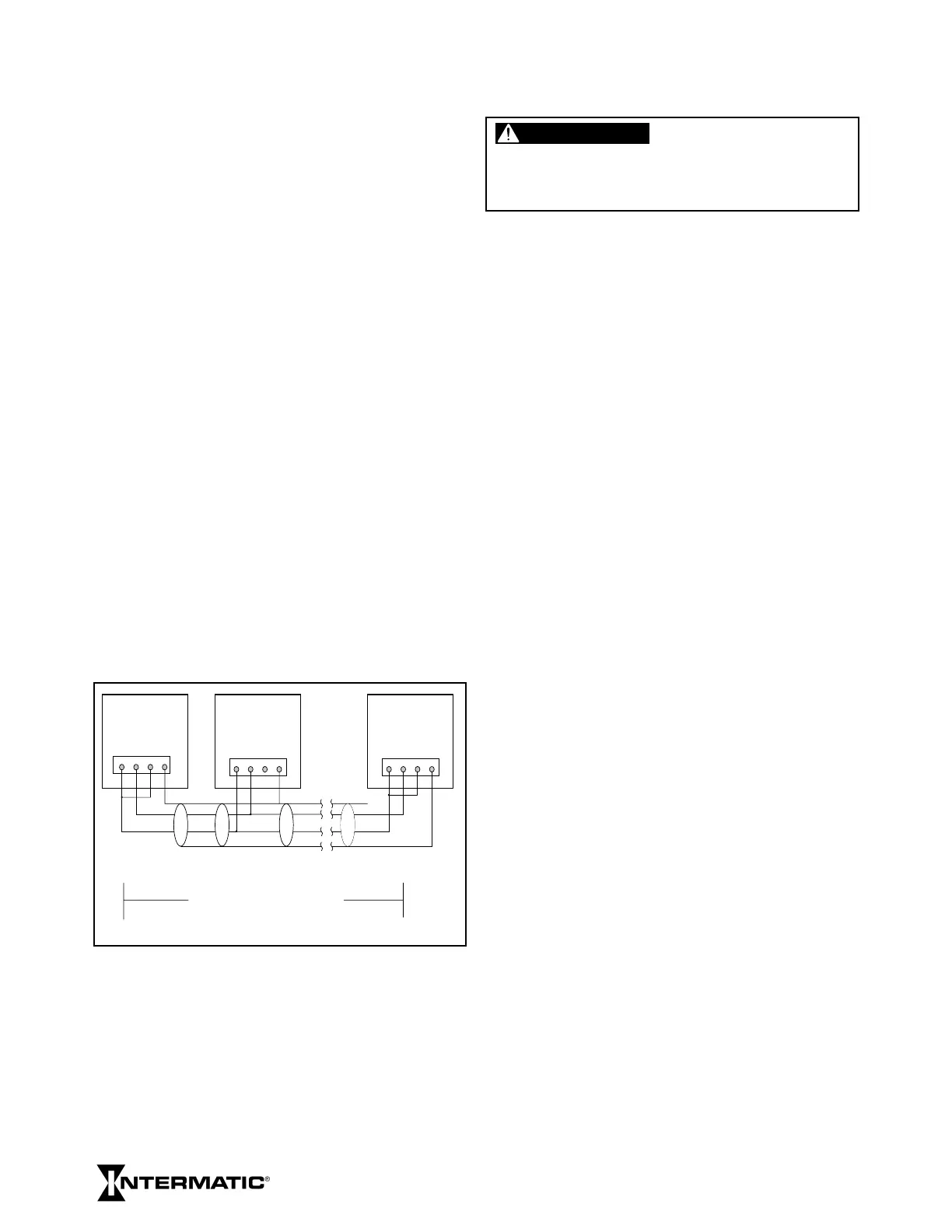

Figura 3: El ejemplo muestra las unidades del extremo en
conexion cadena tipo margarita con terminación
RETIRO E INSTALACIÓN DEL CONJUNTO DE LA
PUERTA: MODELOS DE 4 A 16 CIRCUITOS
Retiro
1. Abra la puerta exterior; retire y guarde los dos tornillos que
fijan el frente muerto interior al chasis.
2. Retire y guarde el tornillo que fija el conjunto de la puerta
del controlador y abra la puerta.
3. Desconecte los cables siguientes desde el controlador y
las placas de interfaz y etiquete cada conector o cable con
su ubicación.
• Cable entre el controlador y la interfaz
• Cable de Ethernet
• Canales 1 al 4, 5 al 8, 9 al 12, 13 al 16
• Conexiones de enlace común de CAN
• Conexiones del interruptor remoto
Nota: Algunos conectores tienen una característica de cierre
con pestillo; presiónelo para retirarlo.
4. Cierre la puerta; retire y guarde el tornillo superior de la
bisagra ubicada en la parte superior del conjunto.
5. Suba el conjunto hasta que se separe del soporte de la
bisagra, luego levante el conjunto hacia la parte superior
de la caja hasta que se libere del soporte inferior de la
bisagra.
PRECAUCIÓN
Se debe desconectar el suministro de energía hacia el sistema
ET90000 antes de agregar o retirar componentes del sistema. Si no
se desconecta la energía, se podrían producir lesiones personales,
daños al equipo y anulación de la garantía del producto.
