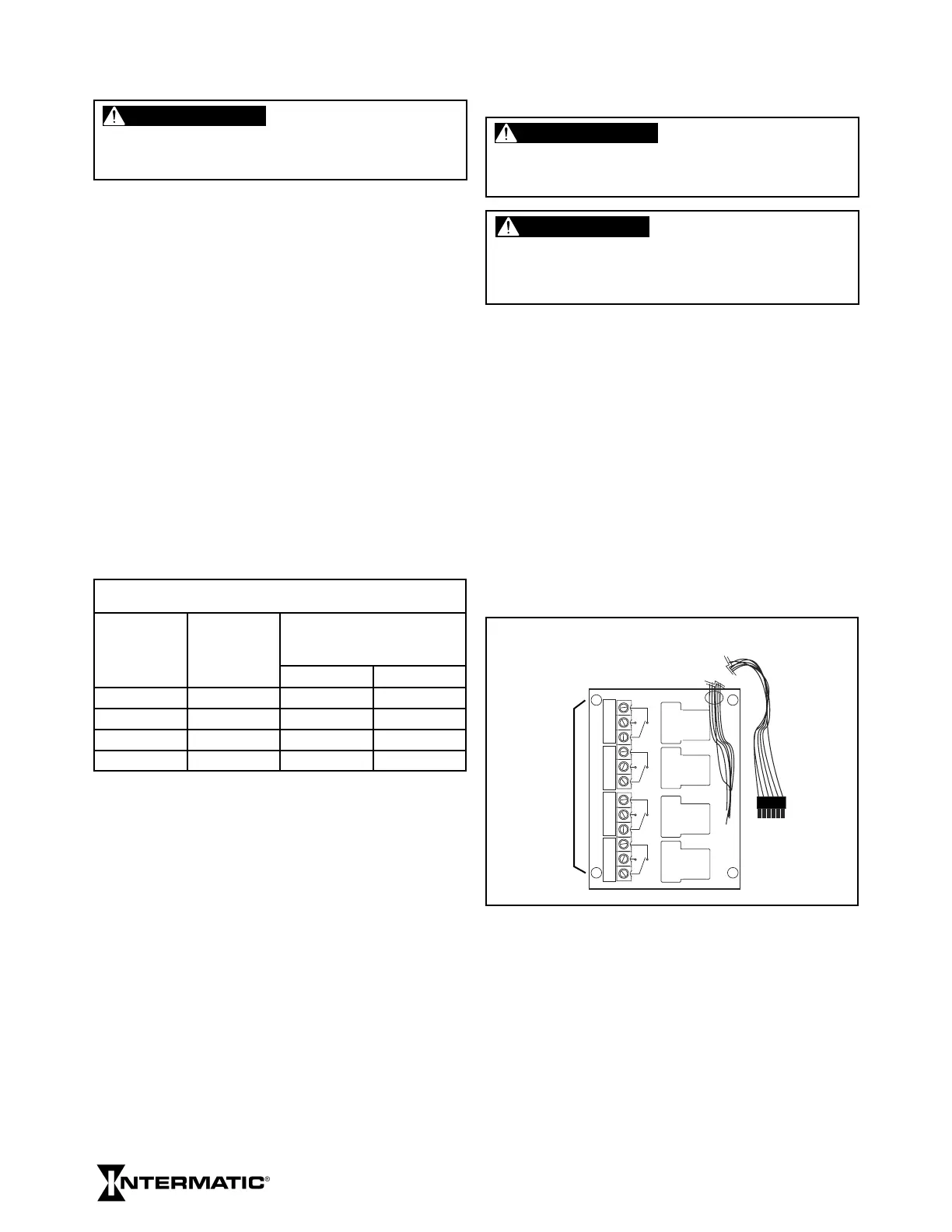

Temporizador electrónico serie ET90000
38
INSTALE EL CABLEADO
Acate este reglamento antes de conectar cualquier aplicación
al dispositivo.
• Los conductores de circuitos deben tener una
corriente permanente admisible no inferior a la carga
máxima total que se desee controlar.
• La protección contra la corriente excesiva debe tener
una potencia nominal de interrupción suficiente para
el voltaje de los circuitos de control de la aplicación
y la corriente de carga total del equipo que se esté
controlando.
• Se debe conectar un fusible o un disyuntor en serie con
cada conductor que no esté conectado a tierra (y debe
ser capaz de abrir cada conductor simultáneamente).
• La corriente nominal mínima para cada circuito es
resistiva y de uso general de 30 amperios. Consulte la
sección Potencias nominales en la página 35 para ver
otras potencias nominales.
Conecte los componentes y las aplicaciones a los tableros de
terminales, según sea necesario. Los tableros de terminales
están ubicados debajo de la placa de sujeción en la unidad
pequeña y a la derecha e izquierda de la unidad grande.
Inserte los cables en las ranuras; fíjelos con un destornillador
de paleta.
INFORMACIÓN DE CABLEADO – SOLAMENTE CONDUCTORES
DE COBRE
AISLAMIENTO
MÍN. 105°C
SEGÚN
TAMAÑO DEL
CABLE
POTENCIA
NOMINAL DEL
DISYUNTOR
DE
SUMINISTRO
CARGA MÁX. DEL MOTOR
(TRABAJO CONTINUO)
120 V 240 V
AWG AMP HP HP
14 15 1/2 1
12 20 1 2
10 30 – –
Rango de 20 a 6 AWG de calibre del cable del bloque de
terminales
AGREGAR TABLEROS DE RELÉS (SISTEMAS DE 4,
8 Y 12 CIRCUITOS)
Se pueden agregar tableros adicionales de relés de cuatro
circuitos al modelo de 4, 8 y 12 circuitos hasta un máximo de
16 circuitos por sistema.
IMPORTANTE: No exceda la carga máxima de 350 amperios
del panel.
1. Abra la puerta exterior y retire y guarde los dos tornillos
que fijan el frente muerto interior al chasis.
2. Retire y guarde el tornillo que fija el conjunto de la puerta
del controlador.
3. Seleccione la posición para instalar el nuevo tablero de
relés.
4. Retire y guarde los dos tornillos exteriores que fijan el
panel de relleno.
5. Retire el panel de relleno doblando en el borde dentado
hasta que se quiebre.
NC NO COM
NC NO COM
NC NO COM NC NO COM
TABLERO DE RELÉS DE 4 CIRCUITOS SERIE ET90000
CIRCUITOS DEL
1 AL 4, 5 AL 8, 9
AL 12 O 13 AL 16,
DEPENDIENDO
DE LA RANURA
QUE SE USE
ENCHUFE INDEXADO
PARA LA CONEXIÓN
A LA PLACA DE
INTERFAZ
6. Abra el conjunto de la puerta y retire y guarde los dos
tornillos que se encuentran justo enfrente de los tornillos
del panel de relleno.
7. Inserte el conjunto nuevo del tablero de relés en el orificio,
primero el cable. El tablero debe asentarse en la parte
superior de los soportes con los orificios de montaje
ubicados sobre los orificios de los tornillos que se retiraron
previamente.
ADVERTENCIA
Para evitar incendios, descarga eléctrica o la muerte, corte la energía
en el disyuntor y compruebe que la energía esté cortada antes de
realizar el cableado.
ADVERTENCIA
Para evitar incendios, descarga eléctrica o la muerte, corte la energía
en el disyuntor y compruebe que la energía esté cortada antes de
realizar el cableado.
PRECAUCIÓN
Algunos terminales del temporizador electrónico serie ET90000
pueden estar energizados incluso si la pantalla de estado está
apagada. Revise todos los terminales y cables con un voltímetro
adecuado antes de tocarlos.
