Minuterie électronique Série ET90000
24
Installation de commutateur à distance
Le port série consiste en de multiple entrées à 2 ls sur le
bornier. Il y a deux entrées à 2 ls sur les modèles à 1 et 2
circuits et huit entrées à 2 ls sur les modèles plus grands.
Un commutateur mural unipolaire unidirectionnel standard
peut être utilisé pour effectuer cette connexion. Pour câbler
les applications sur le port série, insérer le câblage dans
l’emplacement disponible, puis serrer avec un tournevis plat.
Bus CAN
Les dispositifs CAN (Controller Area Network) offrent des
capacités évoluées de commutation à distance à plus longue
portée.
Système à 1 et 2 circuits: Raccorder les dispositifs par
l’intermédiaire d’une interface à quatre ls sur le bornier au-
dessus du panneau isolé.
Système à 4, 8, 12, 16 circuits: Raccorder les dispositifs sur
l’arrière de la carte de circuit imprimé d’interface. Les dispositifs
peut être câblés en guirlande ou en étoile. Lorsque la ligne doit
être «terminée», raccorder la borne TRM à la borne C_H avec
un cavalier externe. Tirer le câble à travers l’une des alvéoles
défonçables au milieu du fond du boîtier.
Bornier du bus CAN
1 +5V
2 C_H
3 C_L
4 TRM (terminaison 120 ohm)
5 GND
• Longueur de bus maximale: 1000 mètres (3280 pieds)
• Nombre maximal de dispositifs à distance: 16
• Type de l: 1 paire torsadée blindée – UL Type CL2
• Plage de calibres: 16 à 26 AWG
C_HC_L TRM
77((5500,,11$$//%%//22&&..33
GND
C_HC_L TRM GND C_HC_L TRM GNDC_HC_L TRM GND
LONGUEUR MAX =
1000MÈTRES (3280 PIEDS)
CONTRÔLEUR
ET9XX15
DISPOSITIF DE
BUS CAN N° 1
DISPOSITIF DE
BUS CAN N° 2
BLINDAGEBLINDAGEBLINDAGE
1 PAIRE TORSADÉE BLINDÉE
UL TYPE CL2

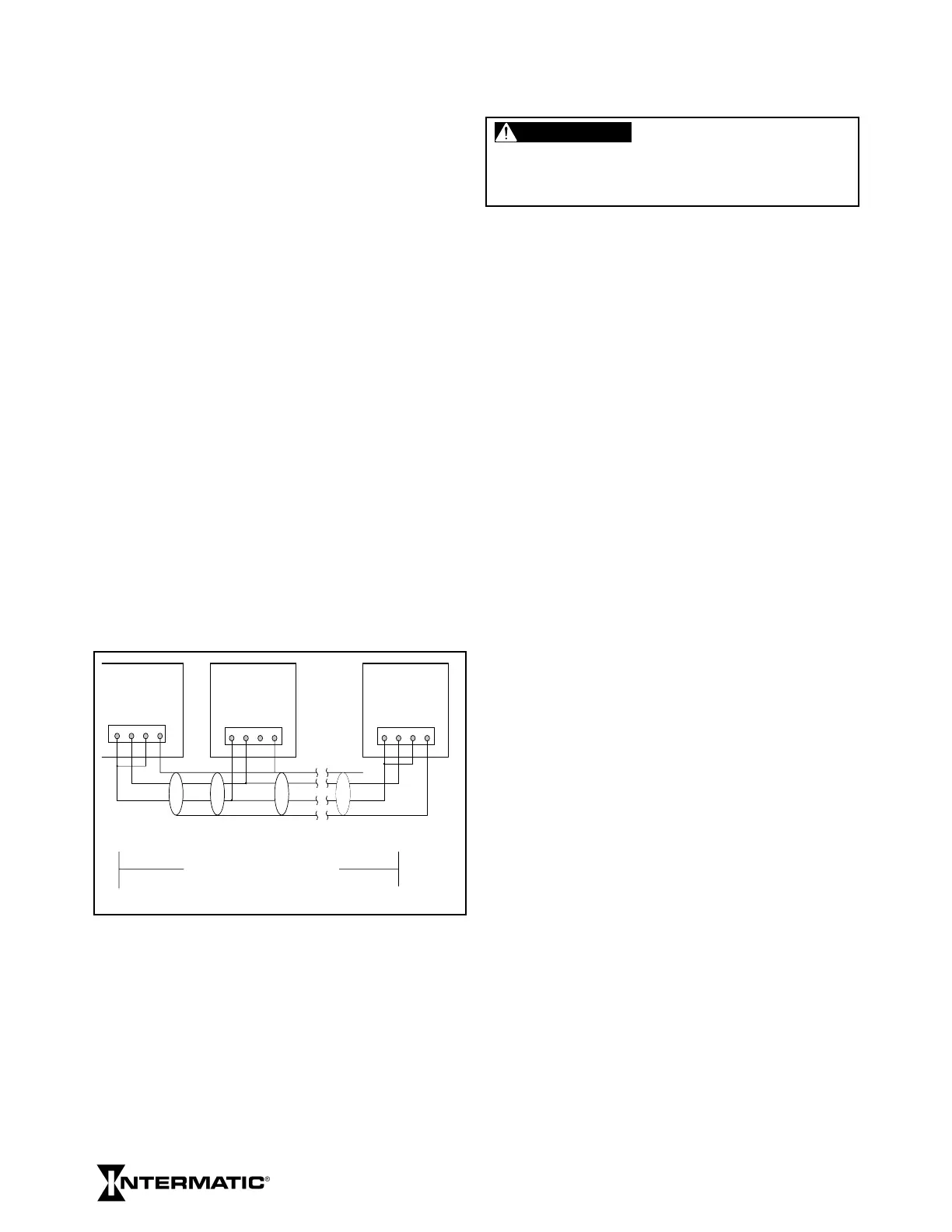

Figure 3: Exemple d’appareils de bout de câblage en
guirlande avec terminaison
DÉPOSE ET POSE DE LA PORTE – MODÈLES DE 4
À 16 CIRCUITS
Dépose
1. Ouvrir la porte extérieure, puis déposer et conserver les
deux vis qui maintiennent le panneau isolé intérieur sur le
châssis.
2. Déposer et conserver la vis de xation de la porte du
contrôleur et ouvrir la porte.
3. Débrancher les câbles suivants des cartes de contrôleur et
d’interface et étiqueter chaque connecteur/l pour indiquer
son emplacement.
• Câble entre le contrôleur et l’interface
• Câble Ethernet
• Canal 1-4, 5-8, 9-12, 13-16
• Raccordements de bus CAN
• Raccordements de commutateur à distance
Remarque: Certains connecteurs comportent un loquet;
l’enfoncer pour le dégager.
4. Fermer la porte; déposer et conserver la vis de charnière
supérieure située au sommet.
5. Soulever la porte jusqu’à la dégager du support de
charnière, puis la soulever vers le haut du boîtier jusqu’à la
dégager du support de charnière inférieur.
ATTENTION
Mettre la minuterie ET90000 hors tension avant d’ajouter ou d’enlever
un quelconque élément du système. La présence d’une tension
peut provoquer des blessures corporelles, des dégâts matériels et
l’annulation de la garantie du produit.
