Minuterie électronique Série ET90000
20
DONNÉES TECHNIQUES
• Température d’exploitation: -40°C à 40 °C (-40°F à
104°F)
• Dimensions du modèle 1 et 2 circuits (boît. type 1):
(hxlxp) 20,0 cm x 12,7 cm x 7,6cm (7-7/8 po x 5 po x
3po)
• Dimensions du modèle 1 et 2 circuits (boît. type 3R):
(hxlxp) 25,1 cm x 14,3 cm x 9,2 cm (9-7/8 po x 5-5/8 pox
3-5/8 po)
• Dimensions du modèle 4, 8, 12, 16 circuits: (hxlxp)
48,6cm x 32,1 cm x 13,7cm, ferrure de xation incluse
(19-1/8 po x 12-5/8 po x 5-3/8 po)
• Placement et taille des alvéoles défonçables: sur 1-2
circuits, combiné 1/2-3/4 po au dos, de chaque côté et
deux dans le fond; sur 4-16 circuits, combiné 1/2-3/4 po
de chaque côté et six dans le fond, combiné 3/4-1 po de
chaque côté et quatre dans le fond
• Poids: Appareil à 1 et 2 circuits, boîtier de type 1:
1,13kg (2,5 lb); appareil à 1 et 2 circuits, boîtier de type
3R: 1,54 kg (3,4lb); appareil à 4-16 circuits: 8,4 kg
(18,6lb)
INSTALLATION
MONTAGE (BOÎTIER À 1 ET 2 CIRCUITS)
IMPORTANT : Les vis de xation et les chevilles d’ancrage ne
sont pas fournies.
1. Ouvrir la porte du boîtier.
2. Choisir l’alvéole défonçable à utiliser. Avec précaution,
défoncer l’alvéole intérieure de 1/2po à l’aide d’un
tournevis plat placé dans la fente. Enlever la chute. Si
une ouverture de 3/4po est requise, détacher l’anneau
extérieur avec une pince après avoir ôté le disque de
1/2po. Lisser le bord le cas échéant.
3. Placer le boîtier à l’emplacement de montage souhaité et
marquer les trous de xation.
ATTENTION
Pour les emplacements extérieurs ou les endroits humides (étanches
à la pluie), des entrées de conduits conformes aux exigences de la
norme UL514B (pour la fixation des conduits et des boîtes de sortie)
doivent être utilisées. Para la instalación en exteriores, las conexiones
se deben identificar con una designación del tipo de caja (Tipo 3, 3X,
3S, 3SX, 3R, 3RX, 4, 4X, 6 o 6P) o como impermeables en la caja. Pour
les installations intérieures/extérieures, prévoir un espace suffisant
autour du boîtier pour le refroidissement par convection.
IMPORTANT : Si des ls d’alimentation électrique et de
raccordement aux applications doivent être tirés à travers le dos
du boîtier, voir les sections Raccorder à l’alimentation électrique
et Poser le câblage ci-dessous. Raccorder ces ls avant de
monter le boîtier.
4. Percer les trous.
5. Poser les chevilles d’ancrage dans le mur le cas échéant.
6. Poser la vis du haut en premier, puis accrocher le boîtier.
7. Poser les vis restantes à travers le boîtier et dans le mur.
8. Fermer la porte du boîtier.
MONTAGE (BOÎTIER À 4, 8, 12, 16 CIRCUITS)
IMPORTANT : Les vis de xation et les chevilles d’ancrage ne
sont pas fournies. Il est conseillé d’utiliser des vis de taille n°10;
toutefois, le type de vis choisi dépend de la surface de xation.

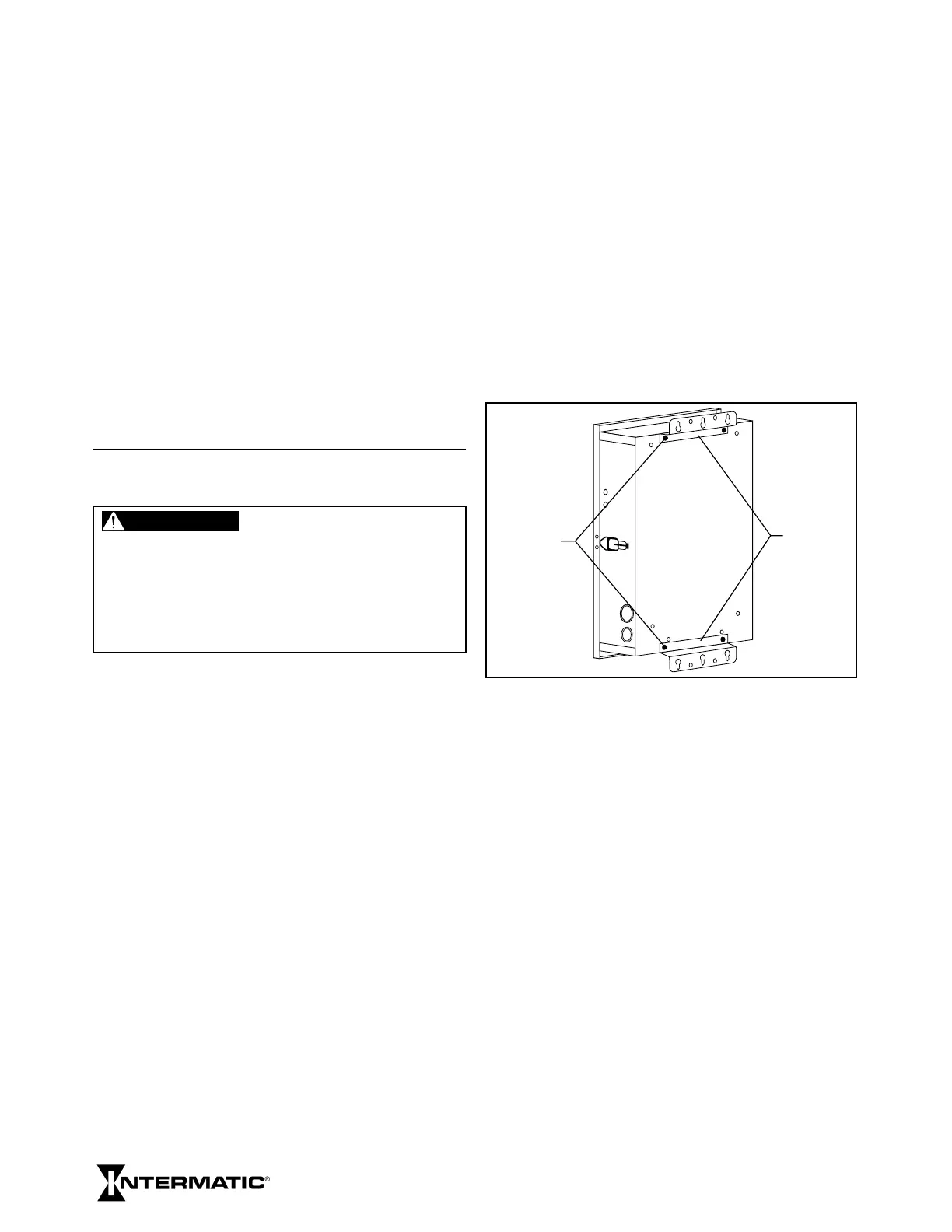

1. POSER LES FERRURES
1. Déposer les quatre vis à tête hexagonale (5/16po fendue)
placées au sommet et à la base du dos du boîtier.
2. À l’aide de ces vis, poser les ferrures avec la partie
comportant les trous en poire dépassant du boîtier et
produisant une espacement à l’arrière du dos du boîtier.
VIS DE
FIXATION DE
FERRURE (4)
FERRURE DE
FIXATION (2)
