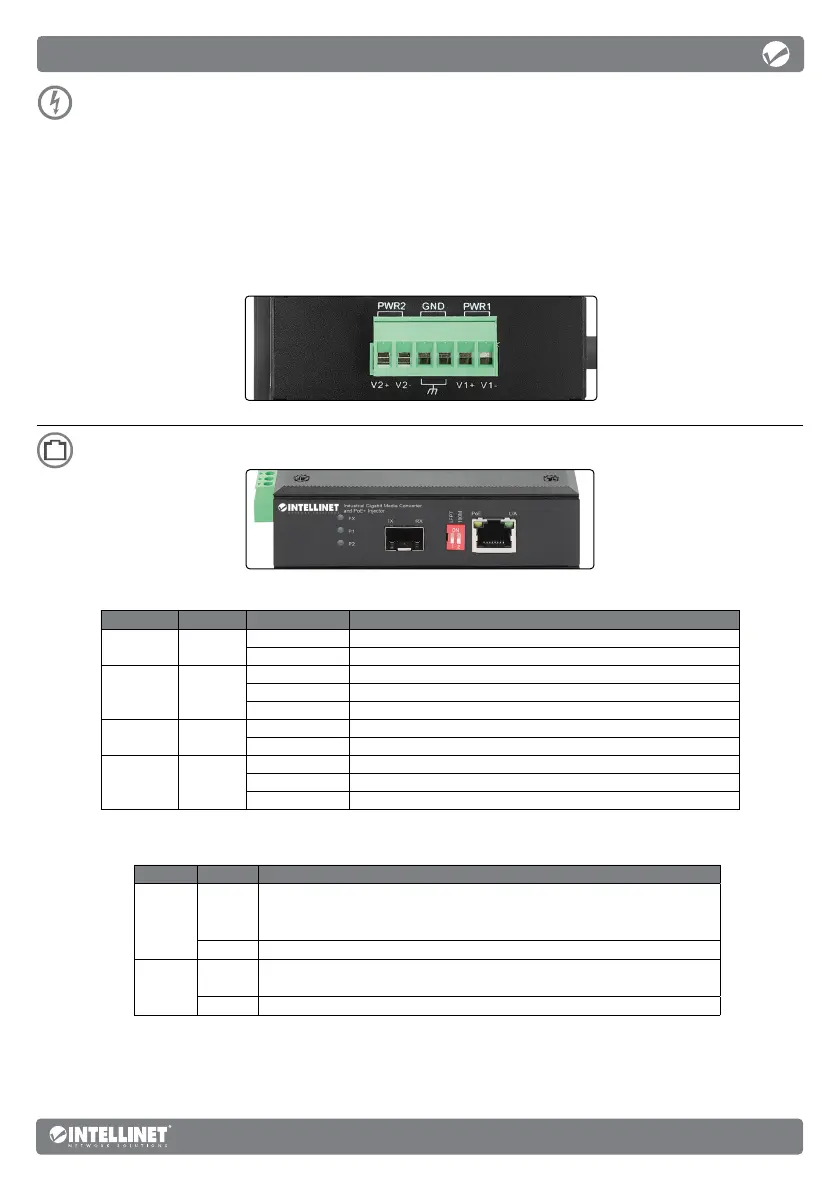

Strom
Installation der Klemmleiste
HINWEIS: Vergewissern Sie sich, dass die Stromversorgung vor Beginn abgeschaltet/getrennt ist!
1 Lösen Sie die entsprechenden Schrauben. Stecken Sie die blanken Stromversorgungsdrähte
in die entsprechenden Klemmen (Pluskabel in die Plusklemme [V1+], Minuskabel
in die Minusklemme [V1-], Erdungskabel in die Erdungsklemme [GND]).
2 Ziehen Sie die entsprechenden Schrauben an, um die Kabel zu fixieren. Wiederholen
Sie diese Schritte für ein zweites Netzteil, falls gewünscht (V2+, V2-, GND).
3 Setzen Sie die Leiste in das Gerät ein.
Frontblende
LED
LED Farbe Status Beschreibung
P1/P2 Grün
An Der Power-Kanal wird mit Strom versorgt.
Aus Der Power-Kanal wird nicht mit Strom versorgt.
FX Grün
An Glasfaseranschluss ist angeschlossen.
Aus Glasfaseranschluss ist nicht angeschlossen.
Blinkend Senden oder Empfangen von Daten.
PoE Gelb
An PoE wird an ein verbundenes, aktives Gerät geliefert.
Aus Keine Leistung wird an ein verbundenes, aktives Gerät geliefert.
L/A Grün
An Verbindung ist hergestellt.
Aus Verbindung ist nicht hergestellt.
Blinkend Senden oder Empfangen von Daten.
DIP Switch — LFPT/100M
Schalter Position Beschreibung
LFPT
An (ON)
Link-Fault-Pass-Through aktiviert: Geräte auf einer Verbindung müssen
bestätigen, dass sie online sind, bevor Daten übertragen werden können. Falls
eines der Geräte nicht antwortet, können keine Daten gesendet werden.
Aus Link-Fault-Pass-Through deaktiviert
100M
An (ON)
Verwaltung der Kupferschnittstelle — Begrenzung
der Datenübertragungsrate auf 100 Mbit/s
Aus Keine Beschränkung der Datenübertragungsrate
5
Anleitung
Deutsch
