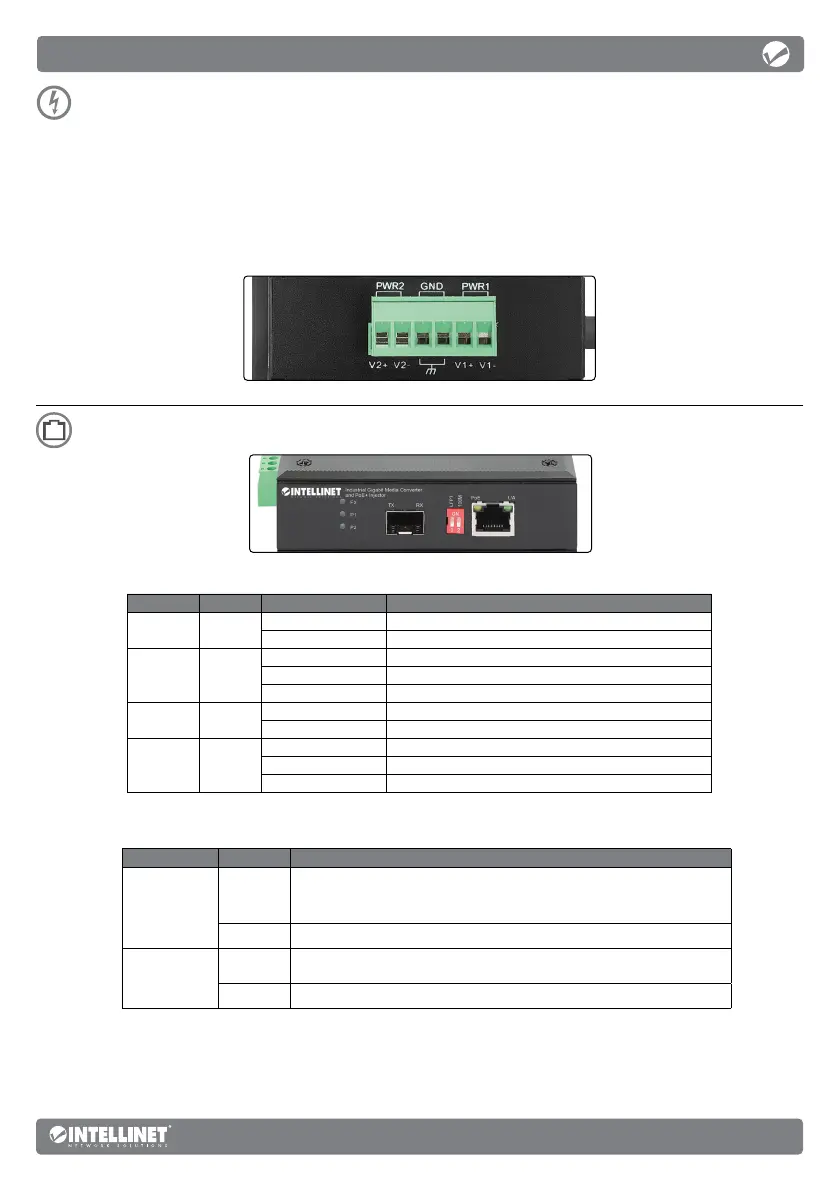

Potenza
Installazione morsettiera
Nota: Prima di iniziare, assicurarsi che l’alimentazione sia staccata/disattivata!
1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione nei terminali corrispondenti (cavo positivo nel
terminale positivo [V1+], cavo negativo nel terminale negativo [V1-], cavo di terra nel terminale di terra [GND]).
2 Serrare le viti appropriate per fissare i cavi. Ripetere le stesse fasi per un
secondo alimentatore, se necessario (V2+, V2-, GND).
3 Installare il blocco nel dispositivo.
Pannello frontale
LED
LED Colore Stato Descrizione
P1/P2 Verde
Acceso Canale di alimentazione alimentato.
Spento Canale di alimentazione non alimentato.
FX Verde
Acceso Porta in fibra ottica collegata.
Spento Porta in fibra ottica scollegata.
Lampeggiante Invio o ricezione dati.
PoE Giallo
Acceso Il PD connesso viene alimentato tramite PoE.
Spento Non viene fornita alimentazione ad un PD connesso.
L/A Verde
Acceso Porta di connessione valida.
Spento Nessuna connessione stabilita.
Lampeggiante Invio o ricezione dati.
Interruttore DIP — LFPT/100M
Interruttore Posizione Descrizione
LFPT
Acceso
(ON)
Link Fault Pass Through attivato: I dispositivi su un collegamento devono
riconoscere di essere online prima che i dati possano essere trasmessi;
quando uno dei dispositivi non risponde, i dati non possono essere inviati.
Spento Link Fault Pass Through disattivato
100M
Acceso
(ON)
Gestione dell'interfaccia in rame - Limita la velocità
di trasferimento dei dati a 100 Mbps
Spento Nessuna limitazione alla velocità di trasferimento dati
13
