4
Diese Kurzanleitung zeigt die grundlegenden Schritte zur
Einrichtung und Inbetriebnahme dieses Geräts.
Die Spezifikationen finden Sie auf intellinetnetwork.com. Registrieren
Sie Ihr Produkt auf register.intellinet-network.com/r/508940
oder scannen Sie den QR-Code auf dem Deckblatt.

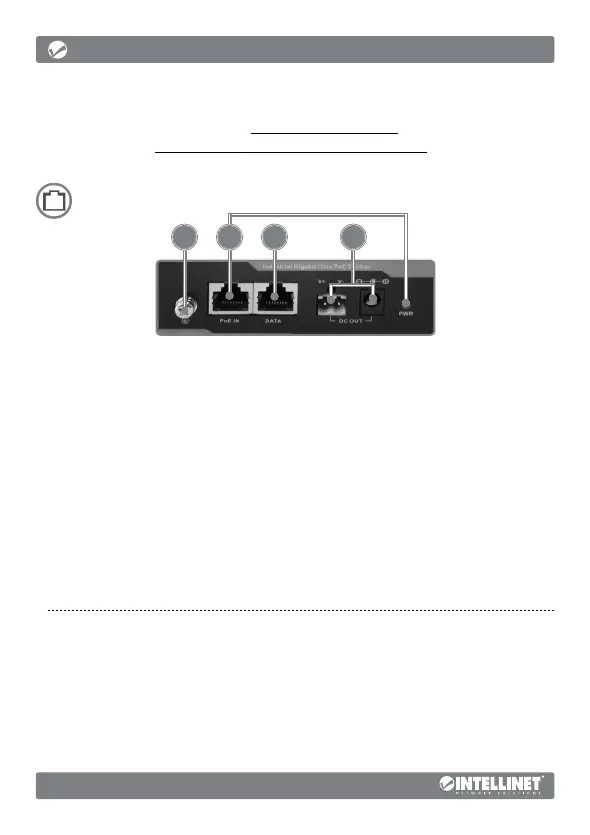

Anschlüsse
1 Verdrahten Sie die Erdungsklemme mit einem Erdungsobjekt,
um das Gerät vor externen Überspannungen zu schützen.
2 Ethernet-Kabel anschließen (min. Cat5e) von einem PSE-Anschluss
einer PoE-Quelle (bis 60 W Eingang; IEEE 802.3bt/at/af-konform) zum
PoE IN-Anschluss des Splitters. Die PWR LED leuchtet und zeigt an,
dass eine stromführende Verbindung zum PSE hergestellt wurde.
3 Ethernet-Kabel anschließen (min. Cat5e) vom DATA-Anschluss am
Splitter zu einem RJ45-Anschluss an einem Netzwerkgerät.
4 Schließen Sie ein geeignetes Kabel an einen der DC OUT-
Splitteranschlüsse (entweder Klemmleiste oder Strombuchse;
Leistung bis 12 V / 4,25 A / 51 W) sowie an das Netzwerkgerät oder
ein anderes Gerät an, das Sie mit Strom versorgen möchten.
Installation der Klemmleist
Hinweis: Vergewissern Sie sich, dass die Stromversorgung vor Beginn
abgeschaltet/getrennt ist! Der Drahtquerschnitt für die Klemmleiste
sollte zwischen 12 und 24 AWG (American Wire Gauge) liegen.
4-1 Lösen Sie die entsprechenden Schrauben. Führen Sie
die freiliegenden Stromkabel in die entsprechenden
Steckplätze ein (Pluskabel in den Plus-Steckplatz;
1 2 3 4
