22
Español

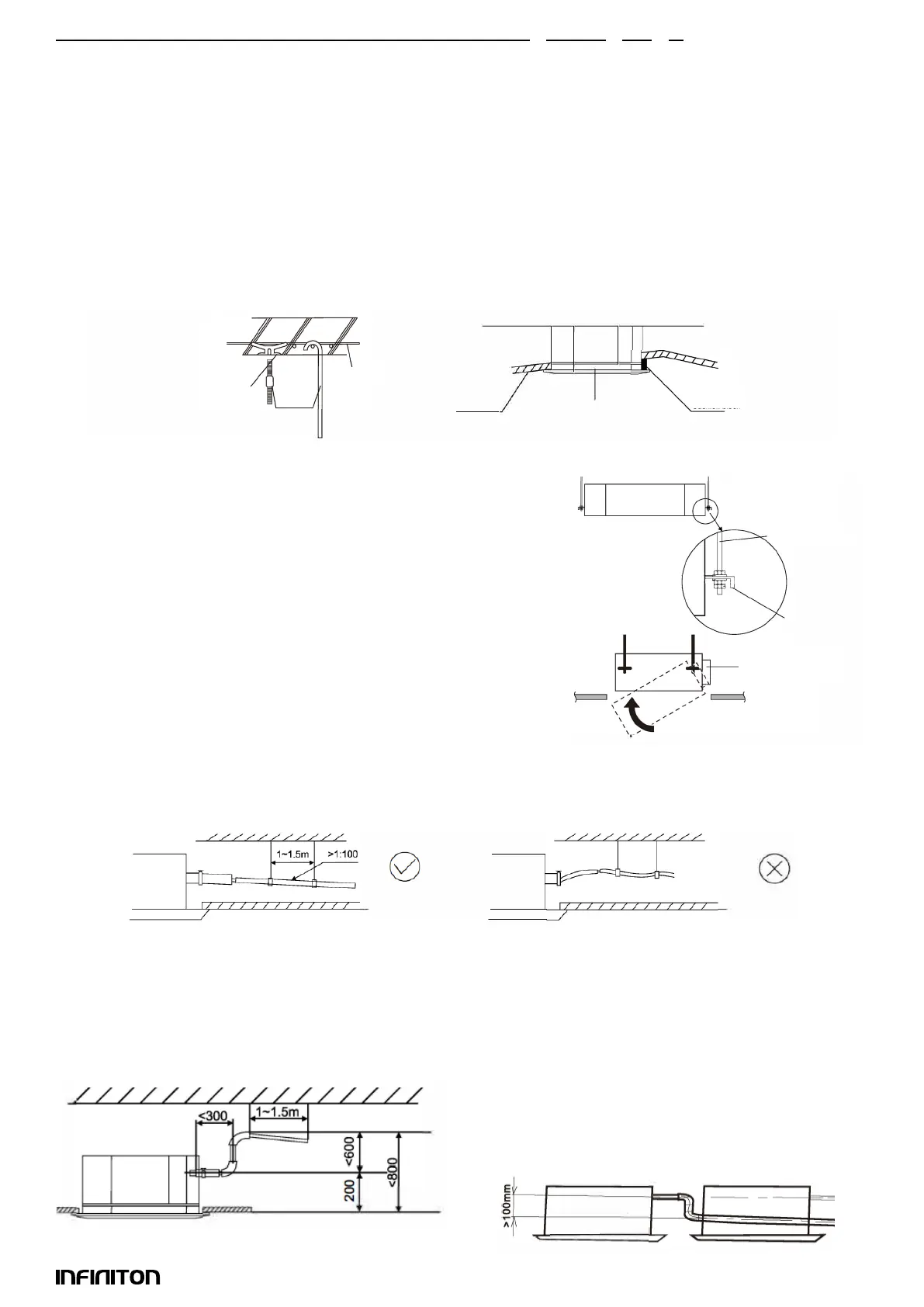

Instalación
Base de la suspensión de la unidad interior
1. Seleccionar la base de la suspensión
La base de la suspensión es una estructura de armazón de madera o de hormigón armado. Debe ser
rme y able para soportar el peso de más de 200 kg y capaz de soportar vibraciones durante largos
periodos.
2. Fijación de la base de la suspensión
Fije los tornillos de suspensión como se muestra a la derecha, p22-ya sea mediante un puntal o un soporte
de madera. Si esta unidad se instala en un techo inclinado, debe instalarse un bloque amortiguador
entre el techo y el panel de salida de aire, a n de garantizar que la unidad quede instalada en una
supercie nivelada. La instalación se realiza tal y como se muestra en el siguiente dibujo.
Suspensión de la unidad interior
1. Ajuste la posición relativa del gancho de suspensión en el
tornillo de suspensión.
2. Apriete el tornillo y asegúrese de que los cuatro ganchos
están en perfecto contacto con las tuercas y arandelas, y que la
unidad está suspendida de forma rme y able en los ganchos.
3. Asegúrese de que está bien sujeta y de que no tiembla ni se
balancea una vez instalada la unidad.
4. Asegúrese de que el centro de la unidad interior esté alineado
con el de la abertura del techo.
5. La instalación de la unidad de cassette con el panel de control
eléctrico externo se reere a la siguiente gura:
Instalación del tubo de drenaje
1. El tubo de drenaje debe estar debidamente aislado para evitar la formación de condensación.
Debe instalarse con una pendiente descendente.
3. Cuando se drenan varias unidades en una
línea de drenaje común, éste debe instalarse
unos 100 mm por debajo de la salida de drenaje
de cada unidad, como se muestra en el dibujo:
Para asegurar que el agua salga correctamente, la unidad debe estar horizontal o inclinada hacia la
tubería de drenaje cuando termine la instalación.
2. La unidad tiene una bomba de drenaje que se elevará hasta 1200mm. Sin embargo, después de que
la bomba se detenga, el agua que aún se encuentra en la tubería se drenará de nuevo y puede
desbordar la bandeja de drenaje causando una parada de protección. Por este motivo, instale el tubo
de desagüe como se muestra a continuación:
Tornillo de
suspensión
Techo inclinado
Unidad
interior
Bloque amortiguador
Gancho de
fijación
Barra de
refuerzo
Gancho
de suspensión
Utiliza un indicador de nivel
para comprobar la nivelación
Tornillo
de suspensión
Caja de control
eléctrico externo
