Português
Operação
Controlo remoto de parede
1
2
3
4 5
6
7
8
9

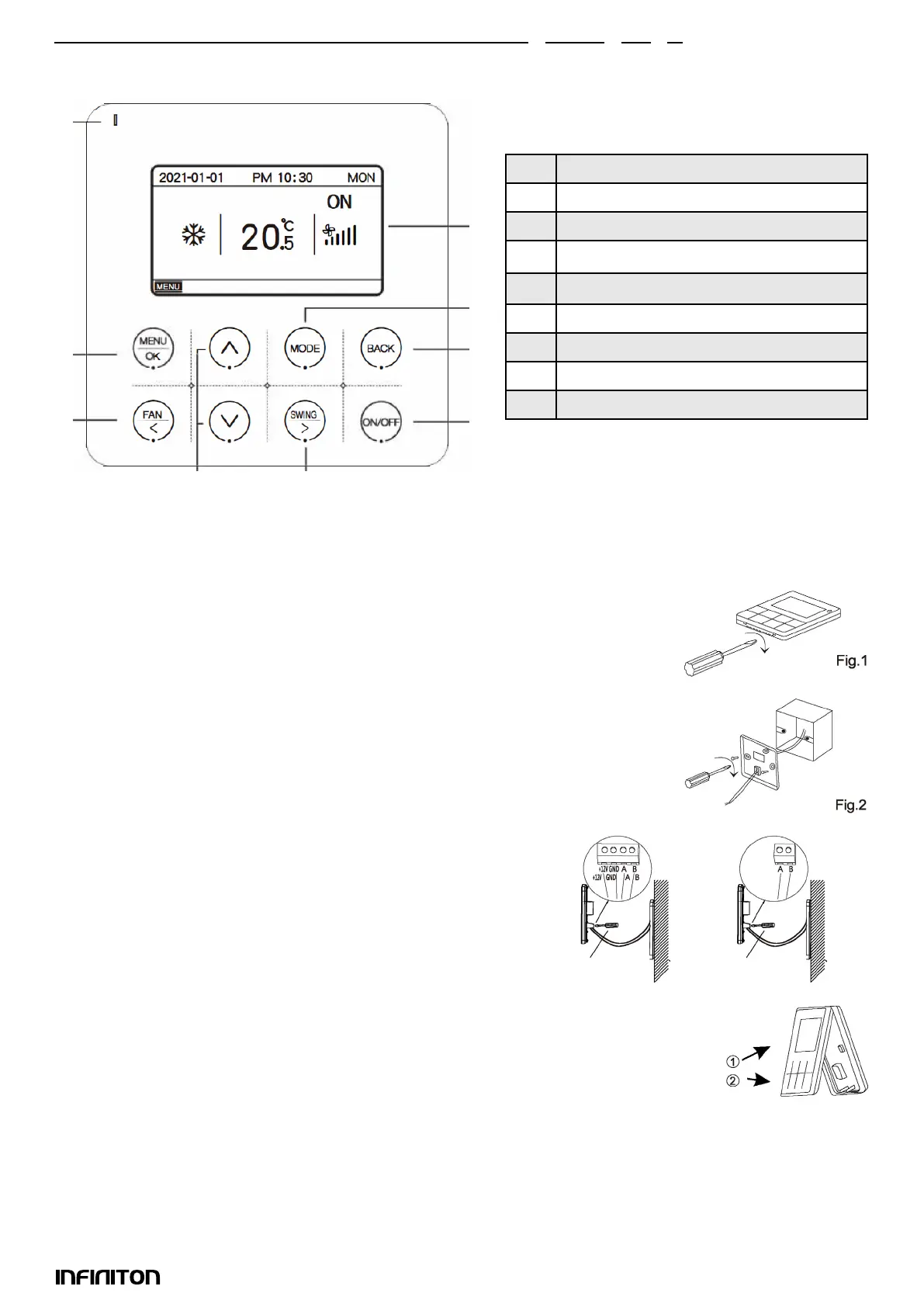

1 Luz indicadora
2 Botão para seleccionar MENU e OK
3 Ventilador / Esquerda
4 Botões PARA CIMA / PARA BAIXO
5 Baloiço / Direita
6 Visor LCD
7 Botão para seleccionar MODE
8 Botão Voltar
9 Ligado / Desligado
Nota: Este manual apresenta as funções de todos os controlos remotos. Se premir
um botão sem qualquer reacção, o ar condicionado que adquiriu pode não ter esta
função.
Nota: O produto tem botões de toque. Para garantir a validade da operação, tocar no centro de cada
botão.
Instalação
1. desligar a fonte de alimentação da unidade interior.
2. Como mostrado na Fig.1, usar uma chave de fendas de
cabeça plana para abrir ligeiramente a ranhura inferior do
termóstato (demasiada força danicará a placa de circuito),
e fazer rotação para abrir a tampa traseira.
3. Como mostrado na Fig.2, xar os parafusos de 4 * 20mm
fornecidos juntamente com a tampa traseira da caixa, depois
passar os os de chumbo através da tampa traseira.
4. Ligar a cablagem de alimentação eléctrica da caixa dentro
da parede ao terminal de ligação (vericar se existem cur-
tos-circuitos).
5 Depois de ligar o cabo de ligação ao controlador principal
como mostrado na Fig. 4, instalar a parte principal do contro-
lador de acordo com os passos seguintes:
1) Empurrar a parte superior do corpo principal para dentro do
clipe.
2) Utilizar a força da parte superior inclinada para instalar
a parte inferior do corpo principal (a instalação horizontal é
proibida, pois é muito provável que danique a ranhura da
estrutura).
LCAC VRF
Fig.3
Fig.4
