183 inniton.es
Português
Instalação
18.000 / 60.000BTU (trifásica)
Método de ligação

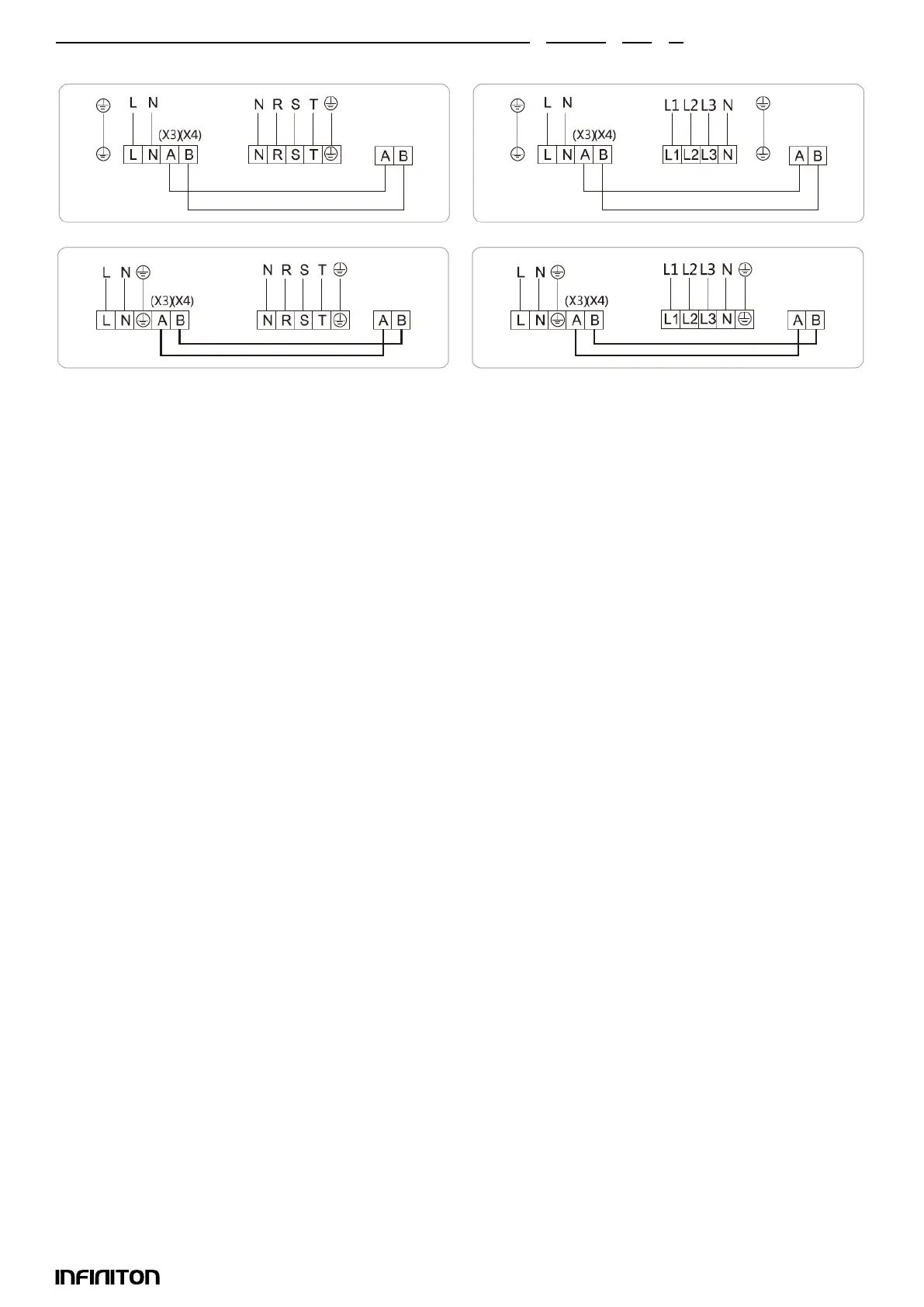

Para ligar a unidade interior
Abrir a tampa da caixa terminal. Ligar os os de acordo com o diagrama de ligação eléctrica. E vericar
se todos os os estão ligados de forma segura, rme e correcta.
Para ligar o exterior
Abrir o painel de acesso eléctrico da unidade exterior e ligar os os de acordo com o diagrama do
circuito na parte de trás do painel de acesso. Vericar se todos os os estão ligados de forma segura e
correcta. O o terra deve ser ligado no local correcto.
Nota: A placa de PC da unidade exterior cuja fonte de alimentação tem protecção de sequência de fa-
ses. Por favor, preste atenção ao mesmo enquanto liga o cabo de alimentação.
Após todas as ligações terem sido feitas e vericadas, os tubos terem sido vericados quanto à estan-
quicidade e carga e os tubos de drenagem terem sido vericados quanto à estanquicidade, os tubos e
cabos devem ser unidos da seguinte forma.
1. Localizar o tubo de escoamento no fundo juntamente com o cabo de controlo.
2. Posicionar os tubos de refrigeração isolados na parte superior.
3. Colocar o cabo de alimentação em cima destes.
4. Amarrar cuidadosamente com ta adesiva.
5. Certicar-se de que o tubo de drenagem não é danicado.
Cuidado: Não esmagar o tubo de drenagem durante a operação de união.
