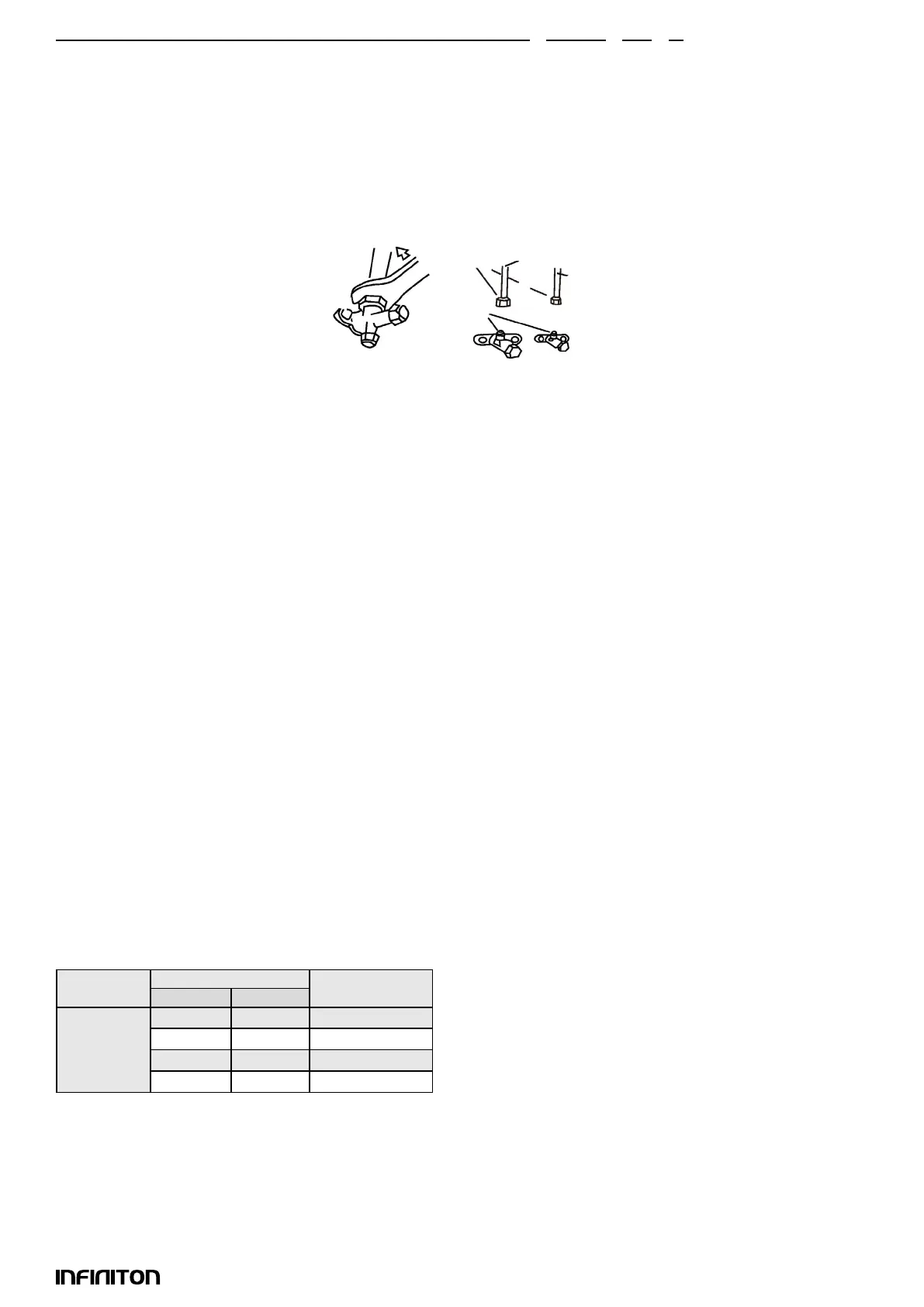

inniton.es178
Português
Instalação
Tubo pequeño
Tubo grande (gas)
Conectores
Tuercas
Ligação do tubo e da unidade interior
Remover a porca de cobre da unidade interior e inseri-la no tubo não queimado antes de fazer a junta,
alinhar o lado queimado do tubo de ligação com o conector da unidade interior, revestir ligeiramente
a junta e a porca com óleo refrigerante, aparafusar a porca de cobre no conector da unidade interior e
apertá-la (o binário de aperto é indicado na tabela acima).
Ligação da tubagem e unidade exterior
Seguir as instruções de queima da unidade interior, como mostra a gura:
Instalação do tubo de drenagem
Para garantir que a água drenada drena correctamente, a unidade deve ser inclinada para o fundo da
unidade após a instalação estar completa.
1. A mangueira de drenagem deve ser envolvida com isoladores térmicos para isolar devidamente e
evitar o gelo.
2. O tubo deve ser instalado com uma inclinação descendente (>1/1,36) para permitir a drenagem da
água.
3. A tubagem não deve ser elevada em nenhum momento.
Evacuando ou sangrando as tubagens
Antes de libertar o refrigerante da unidade exterior para a tubagem e unidade interior, é necessário
assegurar que não haja objectos estranhos, água ou gás não condensante no sistema de refrigeração.
Para o fazer, é necessário evacuar ou purgar o sistema:
Uma bomba de refrigerante R32 dedicada deve ser utilizada para fazer o vácuo do refrigerante R32.
Antes de trabalhar no ar condicionado, remover a tampa da válvula de corte (válvulas de gás e líquido)
e certicar-se de reapertar posteriormente (para evitar possíveis fugas de ar).
Para evitar fugas e derrames de ar, apertar todas as porcas de ligação em todos os tubos.
2. Ligar a válvula de corte, a mangueira de carga, a válvula de colector e a bomba de vácuo.
3. Abrir completamente a válvula do colector e aplicar um vácuo durante pelo menos 15 minutos e veri-
car se a mangueira de vácuo
15 minutos e vericar se o medidor de vácuo no equipamento indica -0,1 MPa(-76cmHg).
4. Depois de aplicar vácuo, abrir completamente a válvula de corte com uma chave hexagonal.
5. Vericar se as ligações internas e externas estão livres de fugas de ar.
Ajuste da quantidade do refrigerante. Quando o comprimento do tubo exceder 5m, adicionar refrige-
rante de acordo com a tabela abaixo:
Tubo refrigerante
Tubería para el refrigerante
Carga adicional (Kg/m)
Gas (mm) Líquido (mm)
Tubería
entre la unidad
interior y la
unidad
exterior
9.52x0.75 6.35x0.75 0.033
12.7x1 6.35x0.75 0.03
15.88x1 9.52x0.75 0.05
19.05x1 9.52x0.75 0.05
Nota:
1. Esta tabela é apenas para orientação.
2. As juntas não devem ser reutilizadas, excepto após o reacendimento do tubo.
3. Após a instalação, vericar se a tampa da válvula de corte está bem presa.
4. A espessura do tubo é de 0,6-1,0, a pressão de rolamento é de 4,2MPa.
5. Se o tubo de ligação for demasiado longo, a capacidade de refrigeração e a estabilidade diminuirão. Quanto maior for o número de curvas, maior
será a resistência no sistema de tubagens, o que reduzirá a capacidade de refrigeração e aquecimento e levará mesmo a rupturas.
Isto reduzirá a capacidade de refrigeração e aquecimento e levará mesmo à quebra do compressor. Se a diferença de altura entre a unidade inte-
rior e exterior for superior a 5m, deve ser instalado um colector de óleo no tubo de gás a cada 10m.
6. Por favor, adicionar refrigerante de acordo com a tubagem do líquido.
