169 inniton.es
Português
Instalação

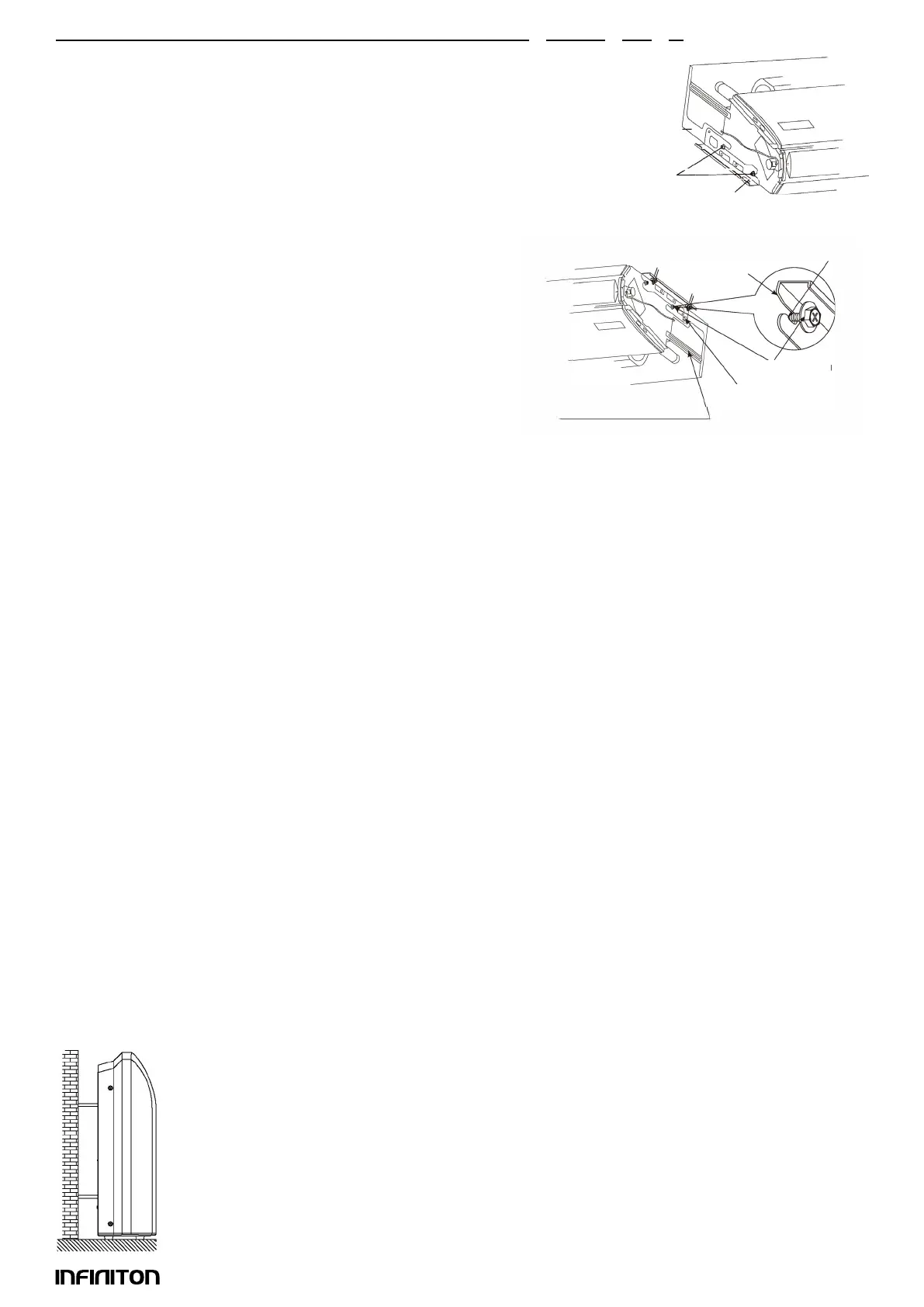

2. retirar o suporte da suspensão
- Desaperte 2 parafusos para instalar o suporte em ambos os lados
(M8) (4 posições à esquerda e à direita) com 10 mm de espaço
livre.
- Remover o parafuso de xação da suspensão na traseira (M5),
puxar a suspensão para trás (na direcção da seta) para a remover.
3. Instalar a unidade interior
- Levantar a unidade interior, deslizá-la pela frente, e
colocar o parafuso de instalação da suspensão (M8) com
segurança para suspensão temporária.
- Apertar os parafusos de xação do suporte (M5) em 2
posições, que foram removidos, como anteriormente. É
necessário evitar o desalinhamento da unidade interior.
- Apertar rmemente os parafusos de instalação do su-
porte (M8) em 4 posições.
Instalação de tecto
1. selecção da base para a suspensão
A base de suspensão pode ser uma estrutura de madeira ou de betão armado. Deve ser rme e ável
para suportar o peso de mais de 200 kg e capaz de resistir a vibrações durante longos períodos.
2. xação da base de suspensão
Fixar os parafusos da base da suspensão como se mostra à direita ou por meio de um suporte de aço
ou madeira.
3) Suspender a unidade interior
A unidade interior deve ser suspensa, como se mostra abaixo:
- Ajustar as posições relativas dos ganchos de suspensão.
- Apertar as porcas e certicar-se de que os ganchos estão rmemente ligados às porcas e arruelas.
lavadores.
- Uma vez instalada a unidade, certicar-se de que está bem presa e que não treme ou balança:
Para assegurar que a água de drenagem drena correctamente, a unidade deve ser inclinada para o
fundo da unidade após a instalação estar completa.
2. Por favor, certique-se de que o lado da frente é mais alto, caso contrário pode causar a drenagem
da saída de ar.
4.lInstalação do tubo de drenagem
O tubo de drenagem deve ser devidamente isolado para evitar a geração de condensação.
As tubagens devem ser instaladas com uma inclinação descendente para permitir a drenagem da
água.
O tubo não deve ser levantado em nenhum momento.
Instalação no chão
A unidade deve estar na horizontal ou inclinada para o tubo de escoamento quando a
instalação estiver concluída.
Tornillos de
sujección(M8)
Soportes de sujección
Parte adjunta
Cuando transporte la unidad interior,
no sujete las placas de refuerzo.
Tornillo de instalación
(M8)
Tornillo de sujección
(M5)
Sujección
