Português

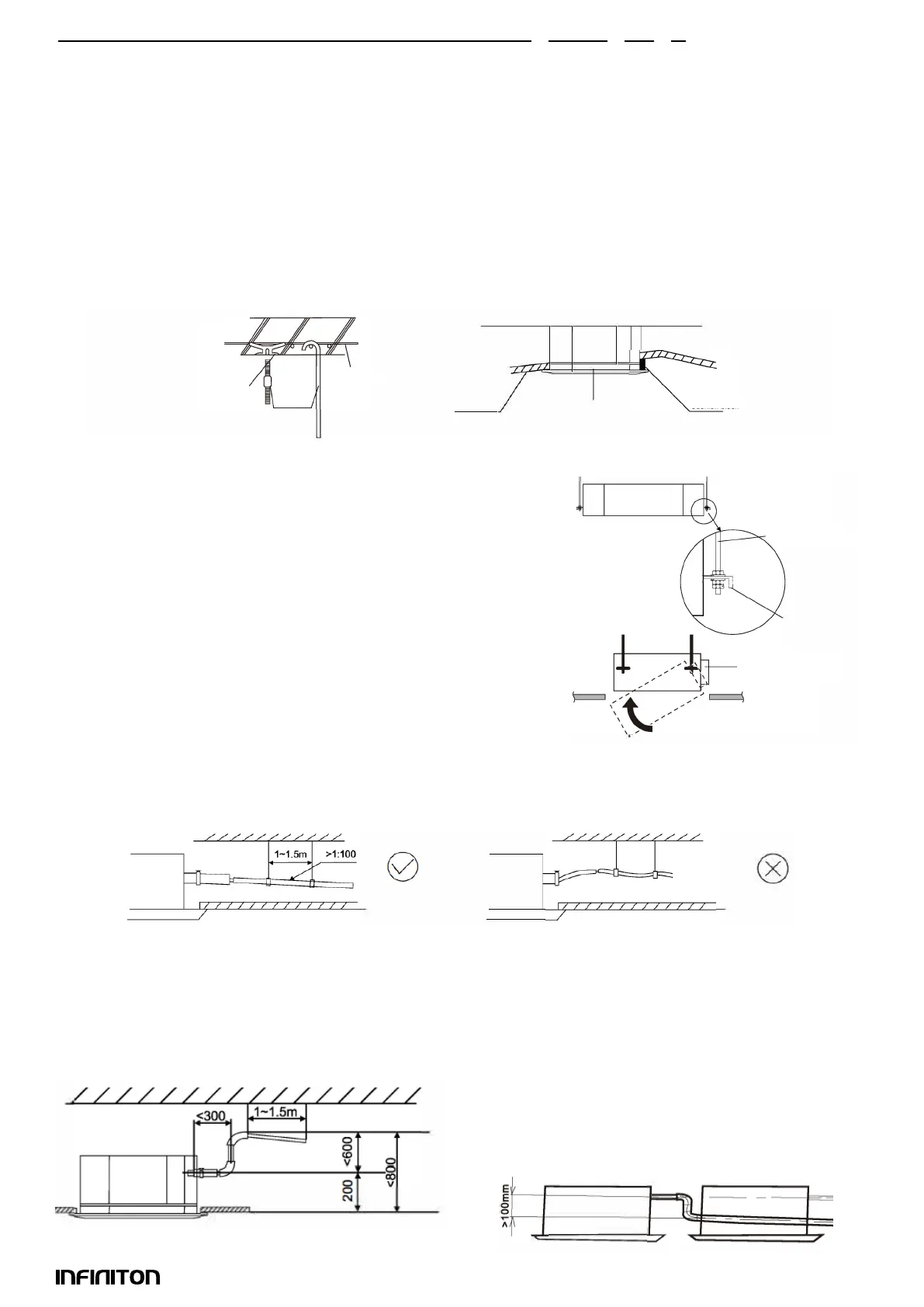

Instalação
Base de suspensão da unidade interior
1. selecção da base de suspensão
A base de suspensão é uma estrutura em madeira ou betão armado. Deve ser rme e ável para su-
portar o peso de mais de 200 kg e capaz de resistir a vibrações durante longos períodos.
2. a xação da base de suspensão
Fixar os parafusos de suspensão como mostrado à direita, quer por meio de uma escora ou de um
suporte de madeira. Se esta unidade for instalada num tecto inclinado, deve ser instalado um bloco
amortecedor entre o tecto e o painel de saída.
deve ser instalado entre o tecto e o painel de saída de ar para assegurar que a unidade é instalada
numa superfície plana. A instalação é realizada como se mostra no desenho abaixo.
Suspensão da unidade interior
Ajustar a posição relativa do gancho de suspensão no parafuso de suspensão.
2. Apertar o parafuso e assegurar que os quatro ganchos estão em perfeito con-
tacto com as porcas e anilhas, e que a unidade está suspensa rme e avelmente
nos ganchos.
3. Certicar-se de que está bem xado e que não treme ou balança uma vez insta-
lada a unidade.
4. Certique-se de que o centro da unidade interior está alinhado com o centro da
abertura do tecto.
5. A instalação da unidade de cassete com o painel de controlo eléctrico externo
é referida na gura seguinte. A instalação da unidade de cassete com o painel de
controlo eléctrico externo é referida na gura seguinte:
Instalação do tubo de drenagem
1. O tubo de drenagem deve ser devidamente isolado para evitar a formação de condensação.
Deve ser instalado com um declive descendente.
3. Quando várias unidades são drenadas numa linha de
drenagem comum, a linha de drenagem deve ser instalada
cerca de 100 mm abaixo da saída de drenagem de cada uni-
dade, como se mostra no desenho:
Para garantir que a água drena correctamente, a unidade deve estar horizontal ou inclinada para o
tubo de drenagem quando a instalação estiver concluída.
2. A unidade tem uma bomba de drenagem que irá elevar até 1200mm. No entanto, após a bomba pa-
rar, a água ainda no tubo irá drenar novamente e poderá transbordar a bandeja de drenagem.
transbordar a bandeja de drenagem causando um encerramento de protecção. Por esta razão, instalar
o tubo de drenagem como se mostra abaixo:
Tornillo de
suspensión
Techo inclinado
Unidad
interior
Bloque amortiguador
Gancho de
fijación
Barra de
refuerzo
Gancho
de suspensión
Utiliza un indicador de nivel
para comprobar la nivelación
Tornillo
de suspensión
Caja de control
eléctrico externo
