Português
Instalação
PERFURAÇÃO NA PAREDE E MONTAGEM DO SUPORTE

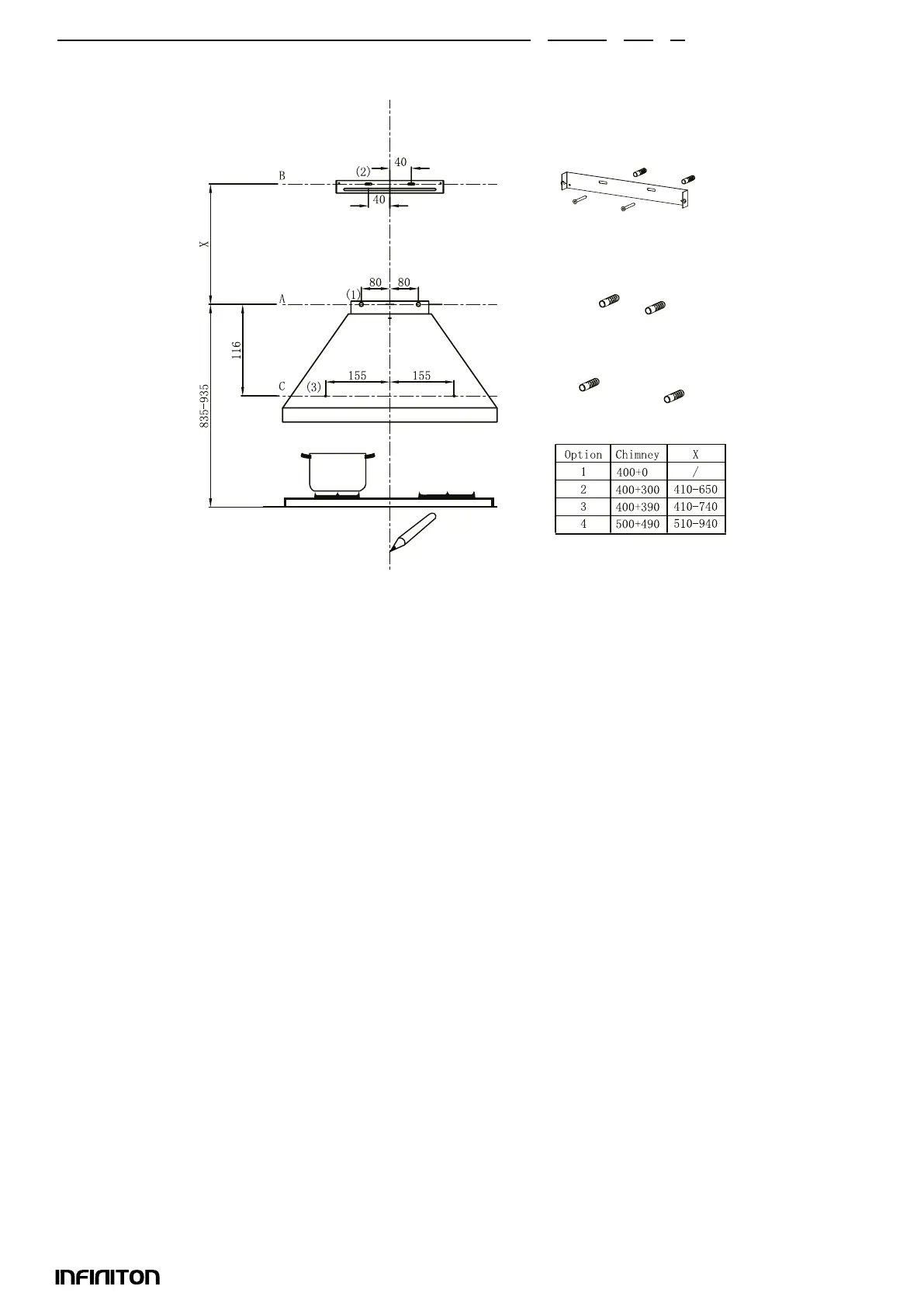

Numa primeira fase, proceder de acordo com os desenhos seguintes:
Uma linha vertical até ao teto ou até ao limite superior, no centro da área onde o exaustor vai ser insta-
lado.
Uma linha horizontal A a 835-935 mm acima do teto.
Uma linha horizontal B a X acima da horizontal A.
Uma linha horizontal C a 116 mm acima da horizontal A.
Marcação dos pontos
Marcar um ponto 1 na linha horizontal A, 80 mm à direita da linha vertical de referência.
Repetir esta operação do outro lado, vericando se as duas marcas estão niveladas.
Marcar um ponto 2 na linha horizontal B, 40 mm à direita da linha vertical de referência.
Repetir esta operação do outro lado e na linha vertical de referência, vericando se as três marcas es-
tão niveladas.
Marcar um ponto 3 na linha horizontal C, 155 mm à direita da linha vertical de referência.
Repita esta operação do outro lado, vericando se as duas marcas estão niveladas.
Fixação dos suportes (facultativo)
Fazer furos nos pontos marcados, com uma broca de 10 mm.
Introduzir as buchas 11 nos furos.
Fixar um suporte de xação da chaminé 21 com 2 parafusos 10 (5 x 50) na linha horizontal A.
Aparafusar 2 parafusos 10 (5 x 50) nas buchas 11 na linha horizontal A; cerca de quatro quintos do com-
primento dos parafusos 10 (5 x 50) são aparafusados nas buchas 11, utilizadas para xar o exaustor.
