7 inniton.es
Instalación
Español

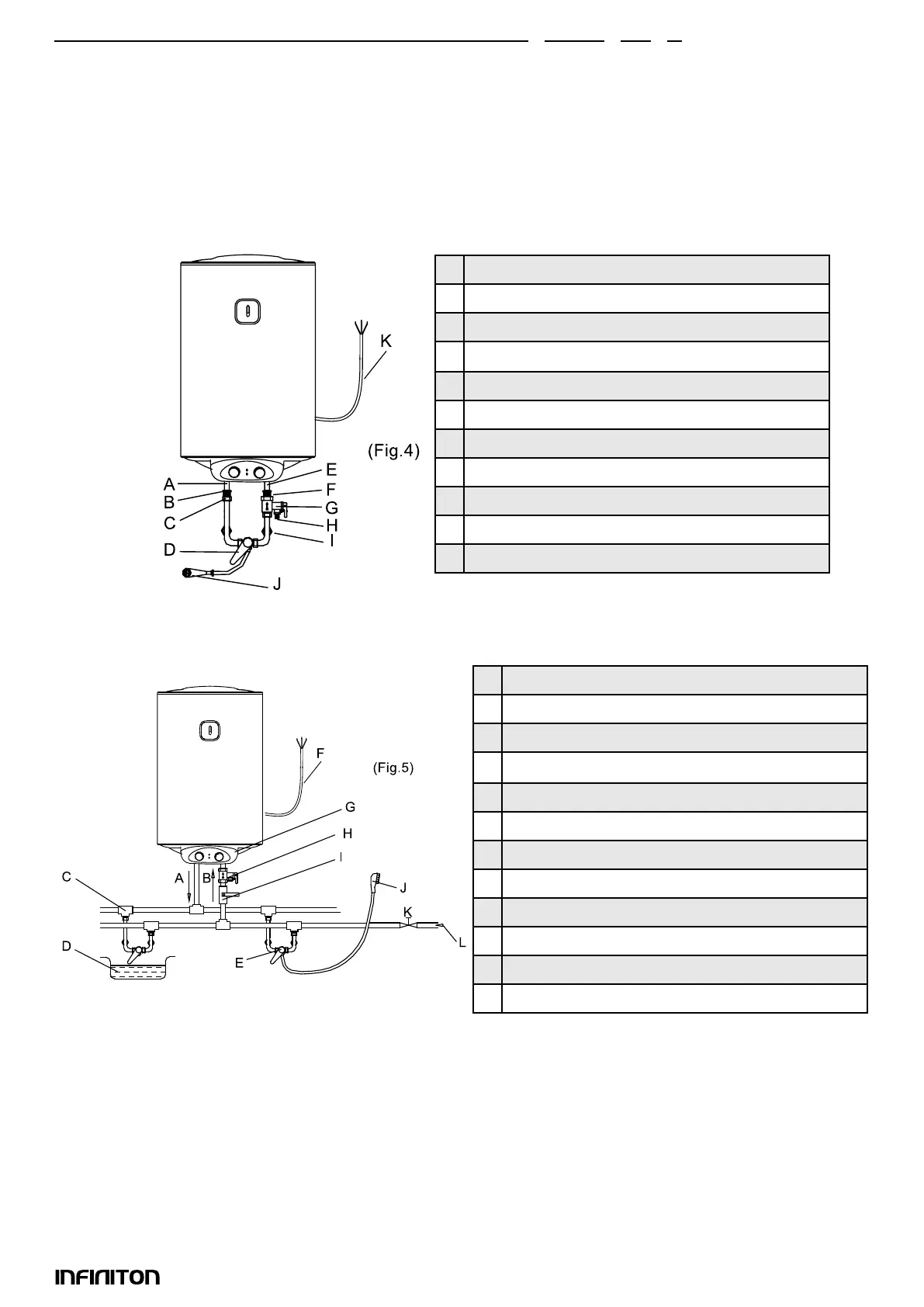

CONEXIÓN DE LAS TUBERÍAS
1. Las medidas de las tuberías deben ser de G1/2”; La presión máxima de entrada debe ser expresada
en Pa; La presión mínima de entrada debe ser expresada en Pa.
2. Conexión de la válvula de alivio de presión con el calentador en la entrada del calentador de agua.
3. Para evitar fugas al conectar las tuberías, las juntas de estanqueidad de goma suministradas con
el calentador deben añadirse al nal de las roscas para garantizar uniones a prueba de fugas (ver
Fig.4).
4. Si desea realizar un sistema de suministro de varias salidas, consulte el método que se muestra en
las guras 5 y 6 para conectar las tuberías.
Asegúrese de utilizar los accesorios suministrados por nuestra empresa para instalar este calenta-
dor de agua eléctrico. Este calentador de agua eléctrico no puede colgarse del soporte hasta que se
haya conrmado que es rme y able. De lo contrario, el calentador de agua eléctrico puede caerse
de la pared, lo que puede provocar daños en el calentador, incluso accidentes graves de lesiones. Al
determinar la ubicación de los oricios para los pernos, deberá asegurarse de que exista un espacio
libre no inferior a 0,2 m en el lado derecho del calentador eléctrico, para facilitar el mantenimiento del
calentador, en caso necesario.
A Salida de agua caliente
B Juntas de goma
C Tornillo para salida de agua caliente
D Palanca de ajuste de la válvula mezcladora
E Entrada de agua fría
F Juntas de goma
G Válvula de alivio de presión
H Oricio de descarga de presión
I Tornillo de unión para entrada de agua fría
J Salida de ducha
K Cable de alimentación
A Salida de agua caliente
B Entrada de agua fría
C Junta triple
D Depósito de agua
E Válvula mezcladora
F Cable de alimentación
G Unidad principal
H Válvula de alivio de presión
I Válvula de entrada de agua
J Salida de ducha
K Válvula de entrada de agua
L Tubería de agua corriente
