Service and Installation Manual
13

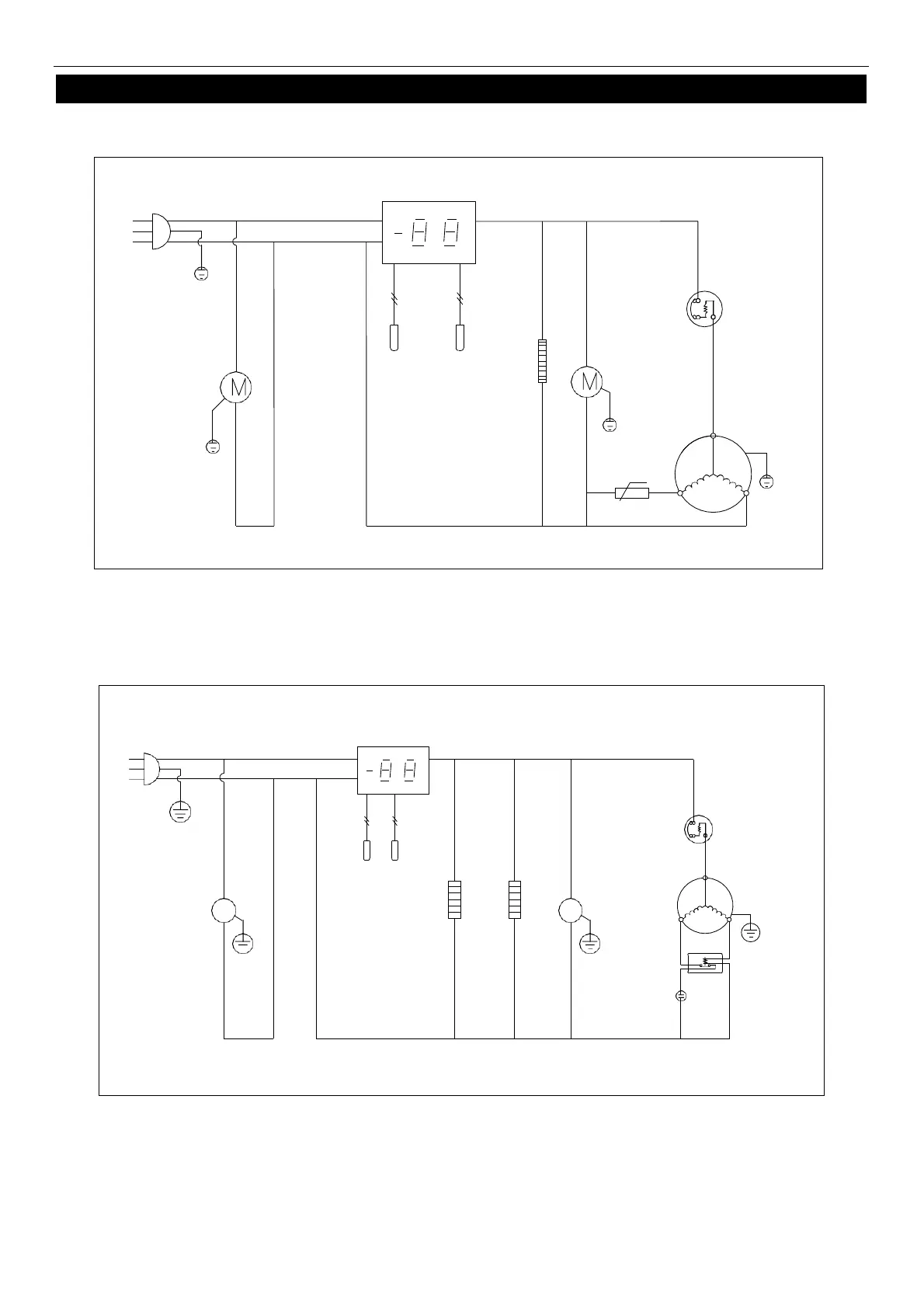

WIRING DIAGRAM
MODEL: IPP47
MODEL: IPP71
THERMOSTAT DISPLAY
N
L
PLUG
OVERLOAD
PROTECTOR
CIRCUITALION
FAN MOTOR
ROOM
EVAP
SENSOR
CONDENSER
FAN MOTOR
COMPRESSOR
t ℃
PTC STARTER
THERMOSTAT DISPLAY
N
L
PLUG
OVERLOAD
PROTECTOR
ROOM
EVAP
CIRCUITALION
FAN MOTOR
SENSOR
M
M
CONDENSER
FAN MOTOR
COMPRESSOR
CURRENT
RELAY
STARTING
CAPACITOR
DOOR FRAME HEATER
MIDDLE FRAME HEATER
DOOR FRAME HEATER
