24
24 ft.
×
(
1 24 ft.
(7.3 m)
)
=
(7.3 m)
5 ft.
(1.5 m)
×
(
1 )
=
5 ft.
(1.5 m)
12 ft.
1 12 ft.
(3.6 m)
×
( )
=
(3.6 m)
=
4 1 ft.
(12.5 m)
× =
17
Outside top exhaust/Extraction extérieure par le haut/
Escape superior exterior
example

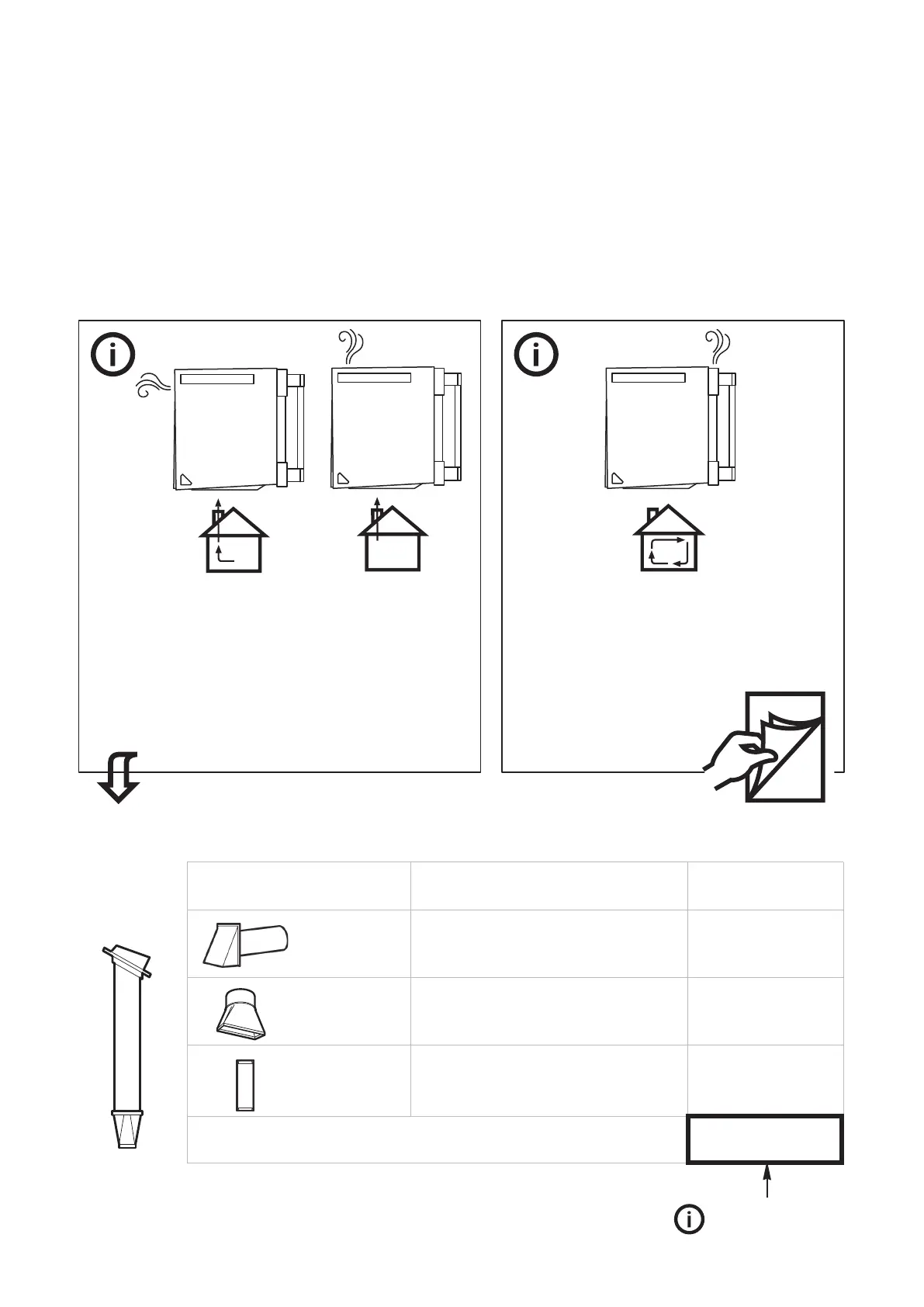

How to decide your exhaust type
1. If you decide to use internal exhaust type, go to P24 and no need calcution.
2. If you decide to use outside exhaust type, follow below steps to calcute total ductwork.
Comment choisir du type d’extraction
1. Si vous décidez d’utiliser le type d’évacuation intérieure, passez à la page24 et ne
calculez pas le nombre de conduits.
2. Si vous décidez d’utiliser un système d’évacuation par l’extérieur, suivez les étapes
ci-dessous pour calculer le nombre total de conduits.
Cómo decidir su tipo de escape
1. Si decide utilizar el tipo de escape interno, vaya a la página 24 y no necesitará realizar
ningún cálculo.
2. Si decide utilizar el tipo de escape exterior, siga los pasos a continuación para calcular el
total de conductos.
Outside back exhaust
(horizontal duct)
Outside top exhaust
(vertical duct)
Recirculating
(non-vented/ductless)
Duct Pieces
Roof cap
Rectangular-to-Round
Transition Adapter
12 ft. (3.6 m) Straight Duct (6 in.
(15.2 cm)) round
Equivalent Length Number Used Total Equivalent Length
Total ductwork
Total ductwork
For proper airflow,
this number should
not exceed 140 ft.
Recirculation
(non ventilé/sans conduit)
Extraction extérieure par
le haut (conduit vertical)
Évacuation à l’extérieur
(conduit horizontal)
exemple
Pièces de conduit
Capuchon de
sommet
Adaptateur de transition
rectangulaire-rond
3,6m (12pi) de conduit droit
(15,2cm (6po)) rond
Longueur équivalente Nombre utilisé
Longueur totale équivalente
Total du réseau de conduits
Pour une bonne circulation de l’air, ce nombre
ne doit pas dépasser 42,7m (140pieds).
Recirculación
(sin ventilación/sin
conductos)
Escape superior exterior
(conducto vertical)
Escape trasero exterior
(conducto horizontal)
ejemplo
Piezas del conducto
Tapón del techo
Adaptador de transición de
rectangular a redondo
Conducto recto de 12 pies (3.6 m)
(redondo de 6 pulg. (15.2 cm))
Longitud equivalente
Número utilizado
Longitud equivalente total
Para un flujo de aire adecuado, este
número no debe superar los 140 pies.
