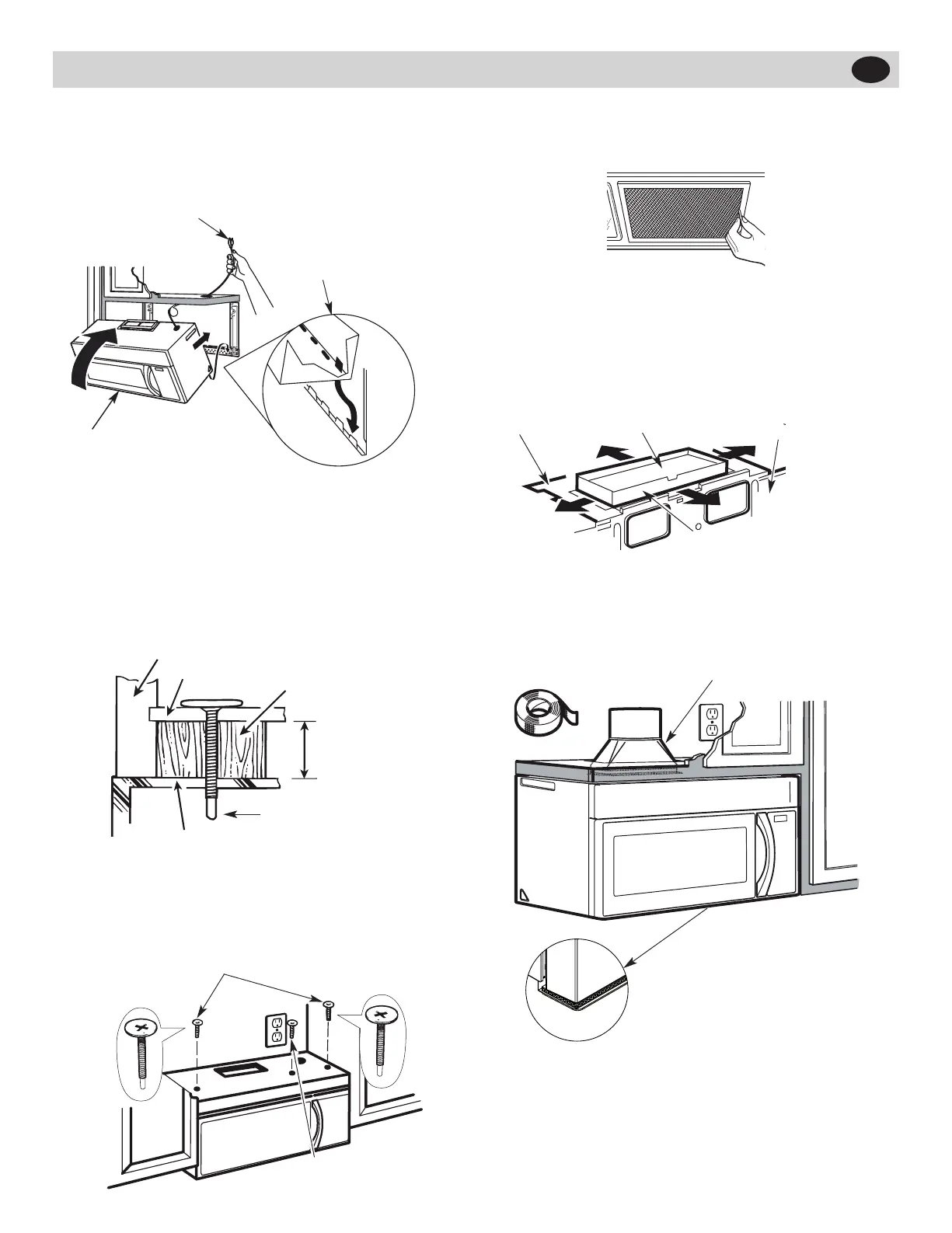

NOTA: cuando instale el horno
microondas, ease el cable eléctrico a través del
agujero
correspondientedelasupercieinferior
del gabinete superior Mantengalo tenso recto
durante los pasos 1 a 3. No
permita que el cable quede
atrapado ni levante el horno
tirando del cable.
1.Levanteelmicroondas,inclíne-
lo hacia adelante y enganche
las ranuras (situadas en el
borde trasero inferior) a las
cuatro lengüetas inferiores de
la placa de instalación.
2. Gire la parte delantera del
horno hacia arriba, contra la
supercieinferiordelgabinete.
3. Inserte un tornillo autoalineante a través del agujero
del centro del gabinete superior. Fije temporalmente
el horno apretando el tornillo al menos dos vueltas
completas después de due el tornillo quede enroscado.
(Más adelante se procederá a apretar completamente
el tornillo.)Asegúrese de mantener tenso/recto el cable
eléctrico. Tenga cuidado de evitar que el cable quede
atrapado, especialmente al realizar la instalación del
hornoarascontralasupercieinferiordelgabinete.
Parte delantera del gabinete
Estante inferior del gabinete
Parte superior del horno
microondas
Tornillo autoalineante
Equivalente a
la profundidad
delasupercie
hueca del
gabinete
4. Fije el horno microondas al gabinete superior.
5. Inserte 2 tornillos autoalineantes a
través de los agujeros exteriores del
gabinete superior. Apriete cede uno de
los tornillos dos vueltas completas.
6. Apriete completamente
el tornillo del centro.
7. Apriete los dos tornillos externos a la parte superior del
horno. (Mientras aprieta los tornillos, mantenga sujeto
el horno contra la pared y el gabinete superior)
C6. AJUSTE DEL ADAPTADOR DE EXTRACCIÓN
Abra el gabinete superior y ajuste el adaptador de Extrac-
ción para acoplarlo al conducto de la cocina.
Placa del
ventilador
Regulador de
extracción
Parte trasera del
microondas
Para ajustes en dirección
delantera-trasera o lado a lado,
deslice el adaptador de extrac-
ción según sea necesario
C7. ACOPLAMIENTO DEL SISTEMA DE
CONDUCTOS
Conducto de la cocina
1. Extienda el conducto de la cocina para que se acople al
adaptador de extracción.
2.
Selle las uniones del conducto de escape usando cinta
aislante para calefacción para altas temperaturas.
IMPORTANTE: retire los separadores de cartón entre el
escudo térmico y la puerta
ES
Pieza de relleno
8. Instale los filtros de grasa. Consulte el Consejos e
instrucciones provisto con el microondas.
40
