There are three possible installation methods according to the wall stud position and exhaust mode, as shown below. Please
select an appropriate installation method as needed.
25
Wall stud
Center of the
wall stud

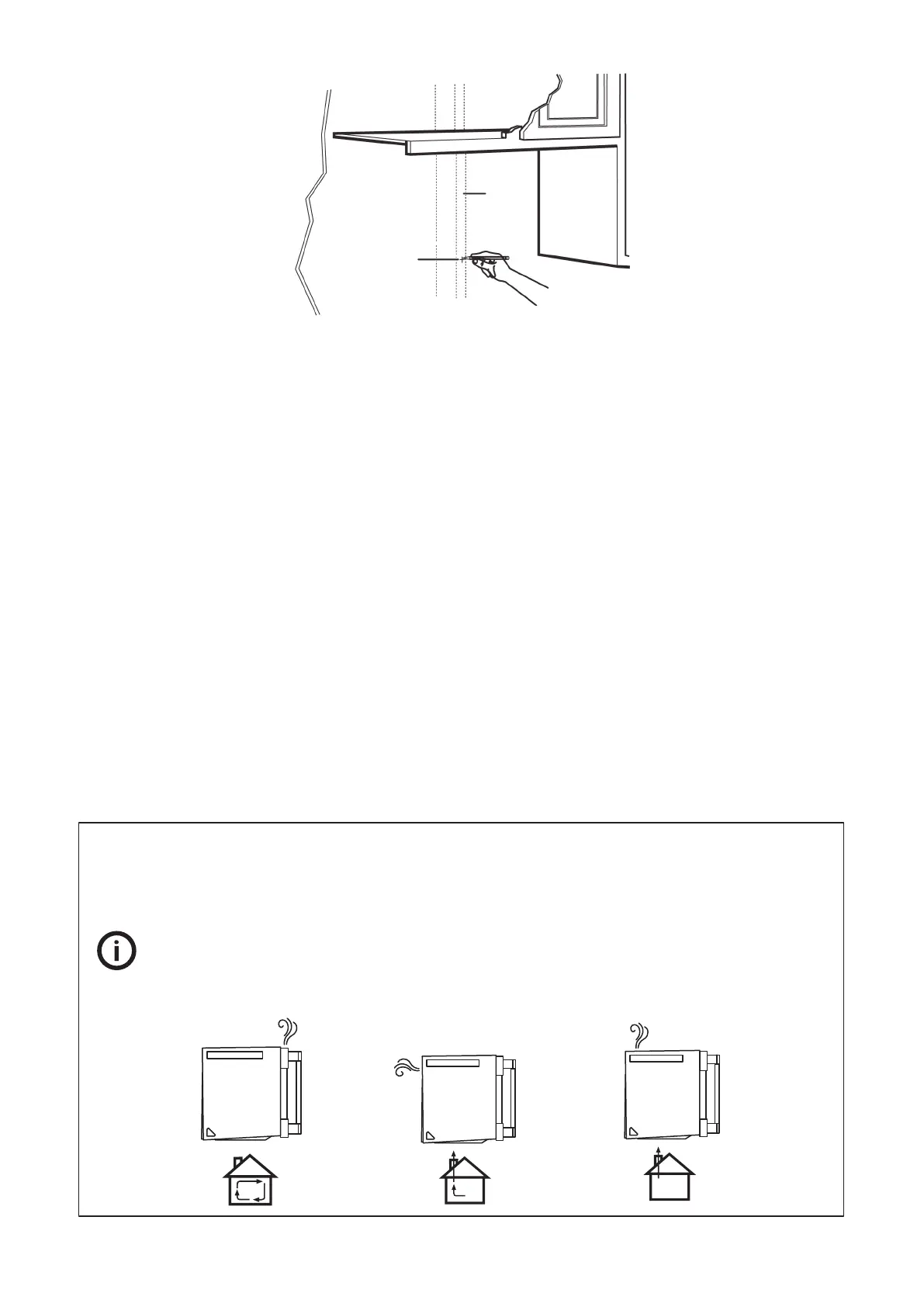

1 Using an edge-to-edge stud finder, locate the edges of the wall stud(s) within the
opening.
Note: To quickly find the next wallstud, the distance between two adjacent wall studs
should be 16" or 24" from this mark.
2 Mark the center of each stud, then draw a vertical line down the center of each stud.
ENGLISH
Recirculating
(non-vented/ductless)
Outside back exhaust
(horizontal duct)
Outside top exhaust
(vertical duct)
Montant
mural
Centre du
montant mural
1 À l’aide d’un détecteur de montants d’un bord à l’autre, repérez les bords du ou des
montants muraux à l’intérieur de l’ouverture.
Remarque: Pour trouver rapidement le montant mural suivant, la distance entre deux
montants muraux adjacents doit être de 16po ou 24po à partir de cette marque.
2 Marquez le centre de chaque montant, puis tracez une ligne verticale au centre de
chaque montant.
FRANÇAIS
Recirculation (non ventilé/sans
conduit)
Évacuation à l’extérieur
(conduit horizontal)
Extraction extérieure par
le haut (conduit vertical)
Il existe trois méthodes d’installation possibles en fonction de la position des montants muraux et du mode d’évacuation,
comme indiqué ci-dessous. Veuillez sélectionner une méthode d’installation appropriée.
Montante
de pared
Centro del
montante de
la pared
1 Utilizando un detector de montantes de borde a borde, localice los bordes del
montante(s) de pared dentro de la abertura.
Nota: Para encontrar rápidamente el siguiente montante de pared, la distancia entre
dos montantes de pared adyacentes debe ser de 16" o 24" desde esta marca.
2 Marque el centro de cada montante y luego dibuje una línea vertical a lo largo del
centro de cada montante.
ESPAÑOL
Recirculación (sin ventilación/sin
conductos)
Escape trasero exterior
(conducto horizontal)
Escape superior exterior
(conducto vertical)
Hay tres métodos de instalación posibles según la posición del montante de la pared y el modo del escape, como se muestra a
continuación. Por favor, seleccione un método de instalación adecuado según sus necesidades.
