5 ft. (1.5 m) × ( ) = ft. or m
40 ft. (12.2 m) × ( ) = ft. or m
10 ft. (3 m) × ( ) = ft. or m
5 ft. (1.5 m) × ( ) = ft. or m
25 ft. (7.6 m) × ( ) = ft. or m
5 ft. (1.5 m) × ( ) = ft. or m
24 ft. (7.3 m) × ( ) = ft. or m
1 ft. (0.3 m) × ( ) = ft. or m
ft. or m
=
21

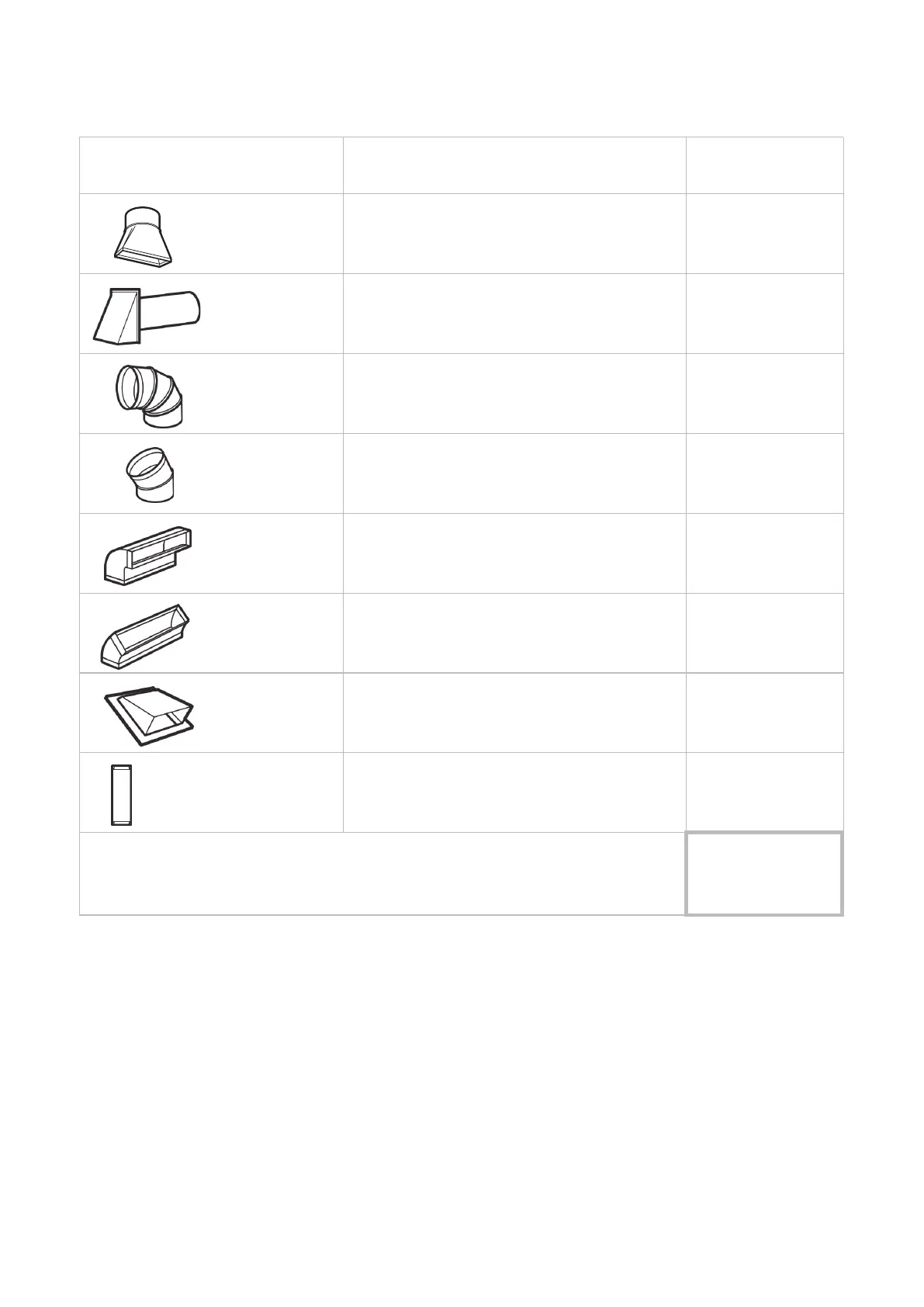

Duct length calculation table/Tableau de calcul de la longueur des
conduits/Tabla de cálculo de la longitud del conducto
× =
ENGLISH
Equivalent duct length table
To calculate your equivalent duct length:
1 Write the number of sections used for each of the duct pieces.
2 Multiply the number used by the equivalent length for each duct piece.
3 Add the total equivalent lengths together. This number must be less than 140 ft.
(42.7 m)
Duct Pieces Equivalent Length Number Used Total Equivalent Length
Rectangular-to-round
transition adapter
Wall cap
90° elbow
45° elbow
90° elbow
45° elbow
Roof cap
Straight duct 6” round or
3-1/4” × 10” rectangular
Total ductwork
(For proper airflow, this
number should not
exceed 140 ft.)
Total du réseau de conduits
(Pour une bonne circulation
de l’air, ce nombre ne doit
pas dépasser 140pieds.)
Pièces de conduit Longueur équivalente Nombre utilisé Longueur totale équivalente
Capuchon de mur
Adaptateur de transition
rectangulaire-rond
Coude à 90°
Coude à 45°
Coude à 90°
Coude à 45°
Capuchon de sommet
Conduit droit rond de 6po ou
rectangulaire de 3-1/4po ×10 po
Total de conductos
(Para un flujo de aire
adecuado, este número no
debe superar los 140 pies).
Piezas del conducto Longitud equivalente Número utilizado Longitud equivalente total
Tapón de pared
Adaptador de transición
de rectangular a redondo
Codo de 90°
Codo de 45°
Codo de 90°
Codo de 45°
Tapón del techo
Conducto recto redondo de 6”
o rectangular de 3-1/4” × 10”
