SMFx5x 电磁感应式流量计
34
SP1
low
high
SP2
(TP1)(TP2)
PDV
0
1

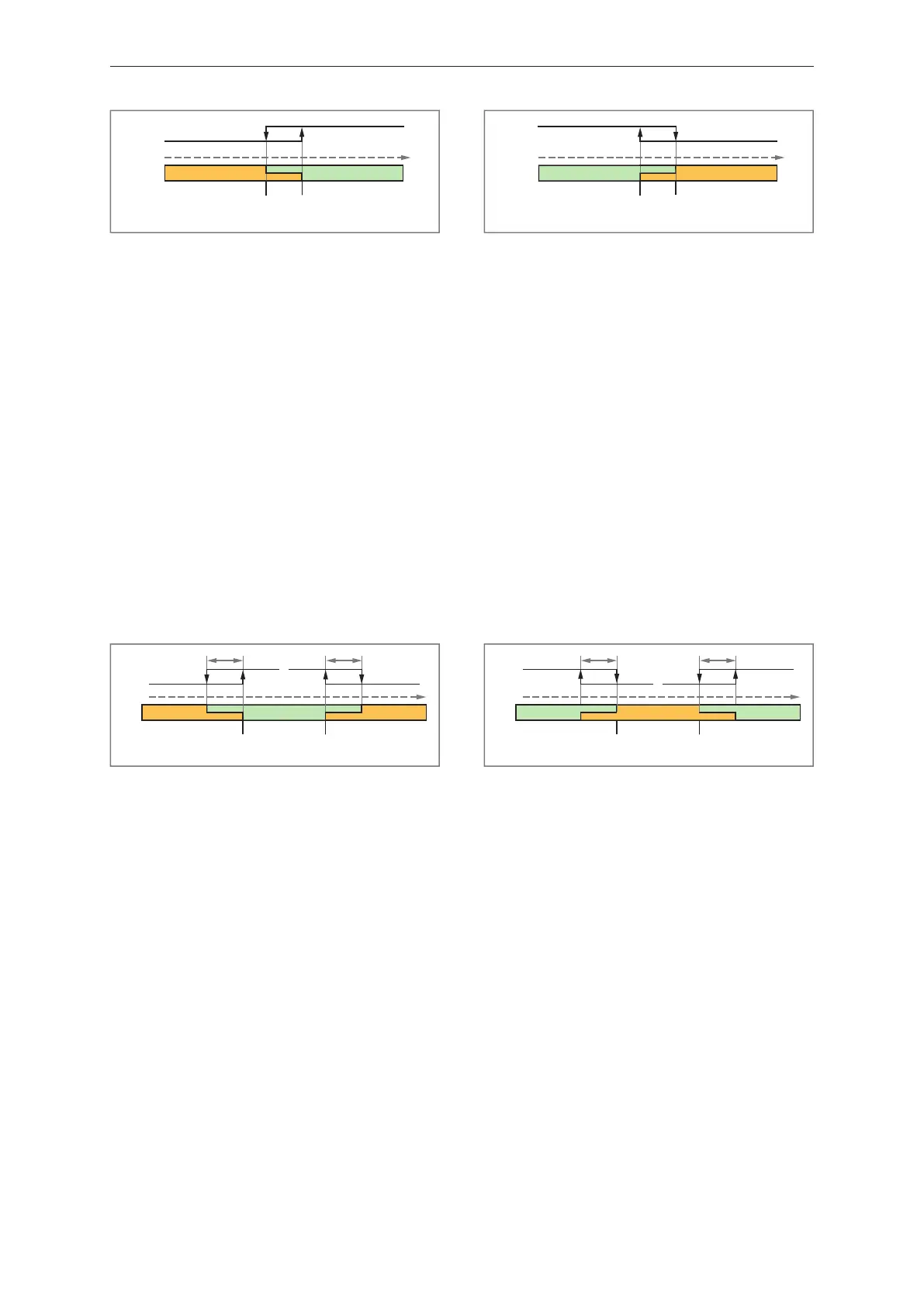

图22: [Two Point Mode] / [High active]
SP1: 开关点 1
SP2: 开关点 2
TP1: 示教点 1 (=SP1)
TP2: 示教点 2 (=SP2)
SP1
high
low
SP2
(TP1)(TP2)
PDV
1
0
图23: [Two Point Mode] / [Low active]
SP1: 开关点 1
SP2: 开关点 2
TP1: 示教点 1 (=SP1)
TP2: 示教点 2 (=SP2)
窗口模式
手动设定或示教两个开关点 (SP1) 和 (SP2)。
两个开关点划定窗口区域。
开关点位置可自由选择：SP1 可低于或高于 SP2。下开关点为窗口区域的下限值，上开关点为窗口区域的
上限值。
就示教而言，开关点直接设为相应的示教过程值。以下几点将适用：[示教SP1] 设定 SP1, [示教SP2] 设
定 SP2。
当过程数据值进入窗口区域时，则当超过/未达到开关点时，开关信号通道的状态立即发生变化。
如果过程数据值离开窗口区域，则当超过/未达到开关点加迟滞（SP1+H 或 SP2-H）时，开关信号通道的
状态会发生变化。
SP2 SP1
(TP2) (TP1)
lowlow
high
PDV
0 0
1
H
H
图24: [Window Mode] / [High active]
H： 迟滞
SP1： 开关点 1
SP2： 开关点 2
TP1： 示教点 1 (=SP1)
TP2： 示教点 2 (=SP2)
SP2 SP1
(TP2) (TP1)
low
highhigh
PDV
0
1 1
H
H
图25: [Window Mode] / [Low active]
H： 迟滞
SP1： 开关点 1
SP2： 开关点 2
TP1： 示教点 1 (=SP1)
TP2： 示教点 2 (=SP2)
待设定参数：
• 开关点模式 [SSCx.y Config.Mode]
• 开关点 [SSCx.y Param.SPx]
• 迟滞 [SSCx.y Config.Hyst]
• 开关点逻辑 [SSCx.y Config.Logic]
• 开启延迟 [SSCx.y Switching delay]
• 关闭延迟 [SSCx.y Reset delay]
