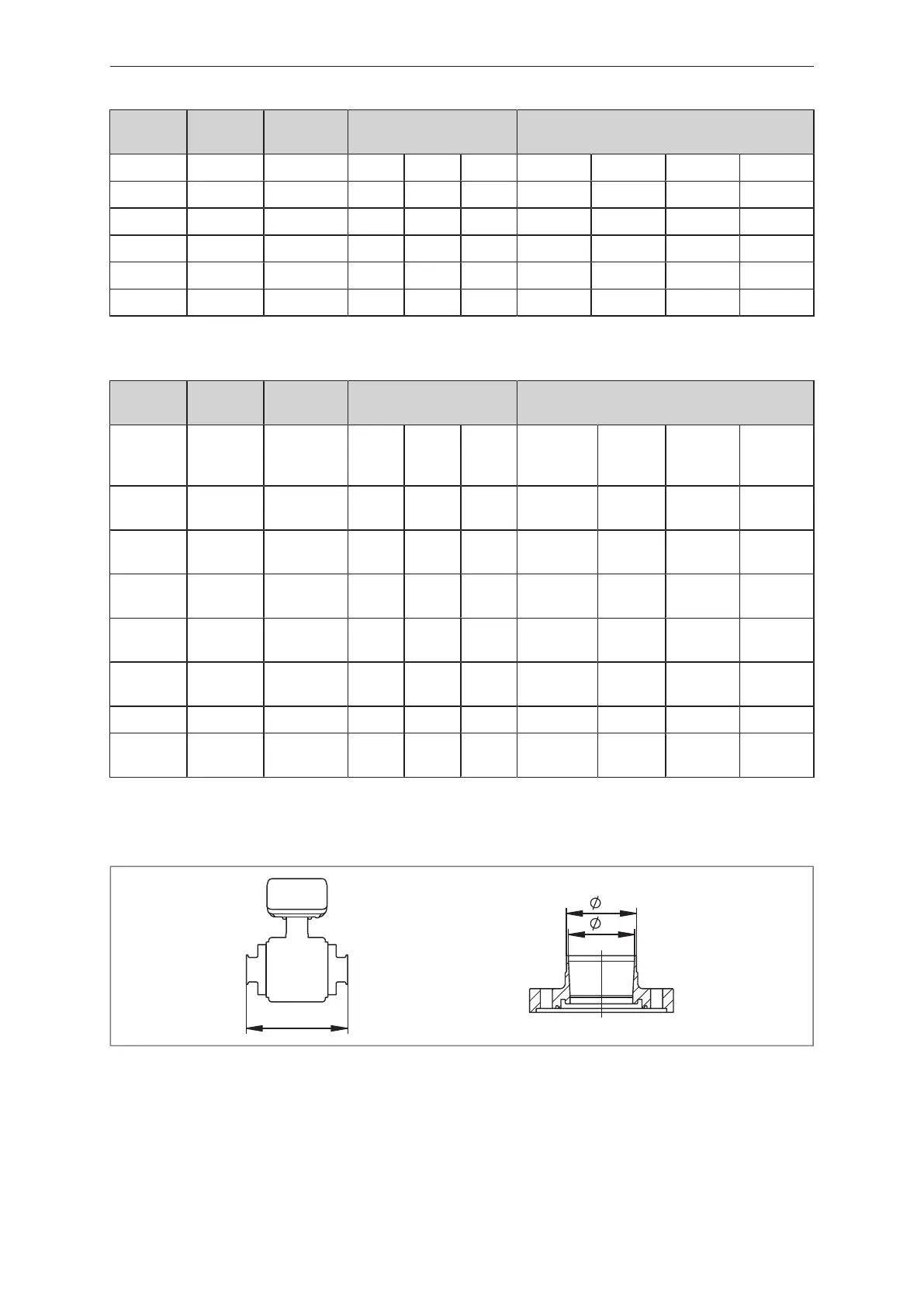

电磁感应式流量计 SMFx5x
17
类型 标称宽度
ifm 转接头
可用
尺寸（以 mm 为单位）（Ò
上图）
适用管道标准
SMF4xx DN50 220 50.1 64
SMF5xx DN65 220 66.1 91
SMF6xx DN80 220 81.1 106
SMF7xx DN100 220 100.1 119
SMF8xx DN125 300 125 155
SMF9xx DN150 300 150 183
表3: 夹具 DIN 32676-A (DIN)
类型 标称宽度
ifm 转接头
可用
尺寸（以 mm 为单位）（Ò
上图）
适用管道标准
DIN 32676-C
(ASME BPE)
EL Ø B Ø A DIN EN
10357 系列
C
DIN
11850 系
列 C
BS 4825 第
1 部分
ISO 2037
SMF3xx DN40 220
mm
35 50.5
SMF4xx DN50 220
mm
48 64
SMF5xx DN65 220
mm
60 77.5
SMF6xx DN80 220
mm
73 91
SMF7xx DN100 220
mm
97 119
SMF8xx DN125
SMF9xx DN150 300
mm
146.96 167
表4: 夹具 DIN 32676-C
5.4.2 焊接转接头
EL
B
A
图8: 使用焊接转接头安装
EL： 传感器 + 转接头安装深度
Ø A： 转接头外径
Ø B： 转接头内径
ifm electronics 提供符合 EN10357 系列 A、C (ASME BPE) 和 D (SMS) 的焊接转接头，适用于各种管道
标准：
