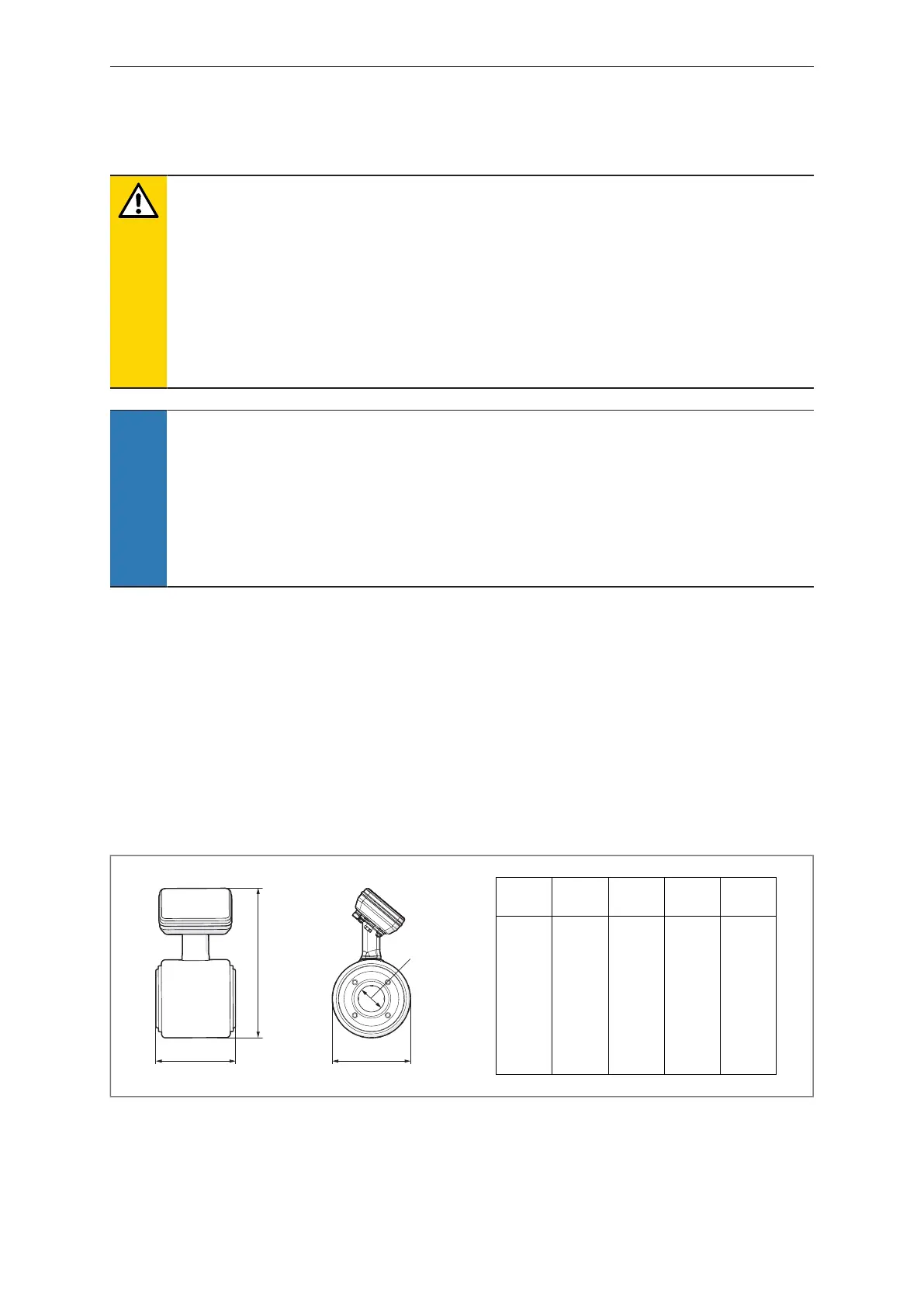

SMFx2x 電磁誘導式流体センサ
12
5 取付方法
注意
媒体の温度が50 °C 以上になると、センサ本体の温度が65 °C以上になるおそれがありま
す。
w やけどのおそれ
u センサが誤って可燃性の物に触れることがないようにしてください。
u 同封の警告ラベルをセンサのケーブルに貼ってください。
注意
非接地の配管内（プラスチックの配管など）に取付ける場合は機能接地にはなりません。
w 測定精度の低下やセンサ故障のおそれ
u アースケーブルを使って接続し、媒体とセンサ間を等電位にしてください（Ò 電気接
続）。
u システムに圧力がかかっていないことを確認してください。
u 取付時、設置個所から媒体が漏れないように行ってください。
u 配管内に付着物やガス・空気の滞留がないようにしてください。
取付後にシステム内に気泡が発生すると測定に影響します。是正措置:
u 取付け後はシステムの配管をすすぎ、換気してください。
5.1 外形寸法
G
L H
diA
DN
[mm] [mm] [mm] [mm] [mm]
40
50
65
80
100
140
140
140
140
140
252.6
267.5
281.6
295.9
319.6
125
139.7
154
168.3
192
34.3
47
59.7
72.4
96.9
L
G
H diA
図2: 配管サイズ別のセンサ寸法（内径DN）
