SMFx2x 電磁誘導式流体センサ
22
5.4.3 ねじ込み式アダプタ
EL
B
A

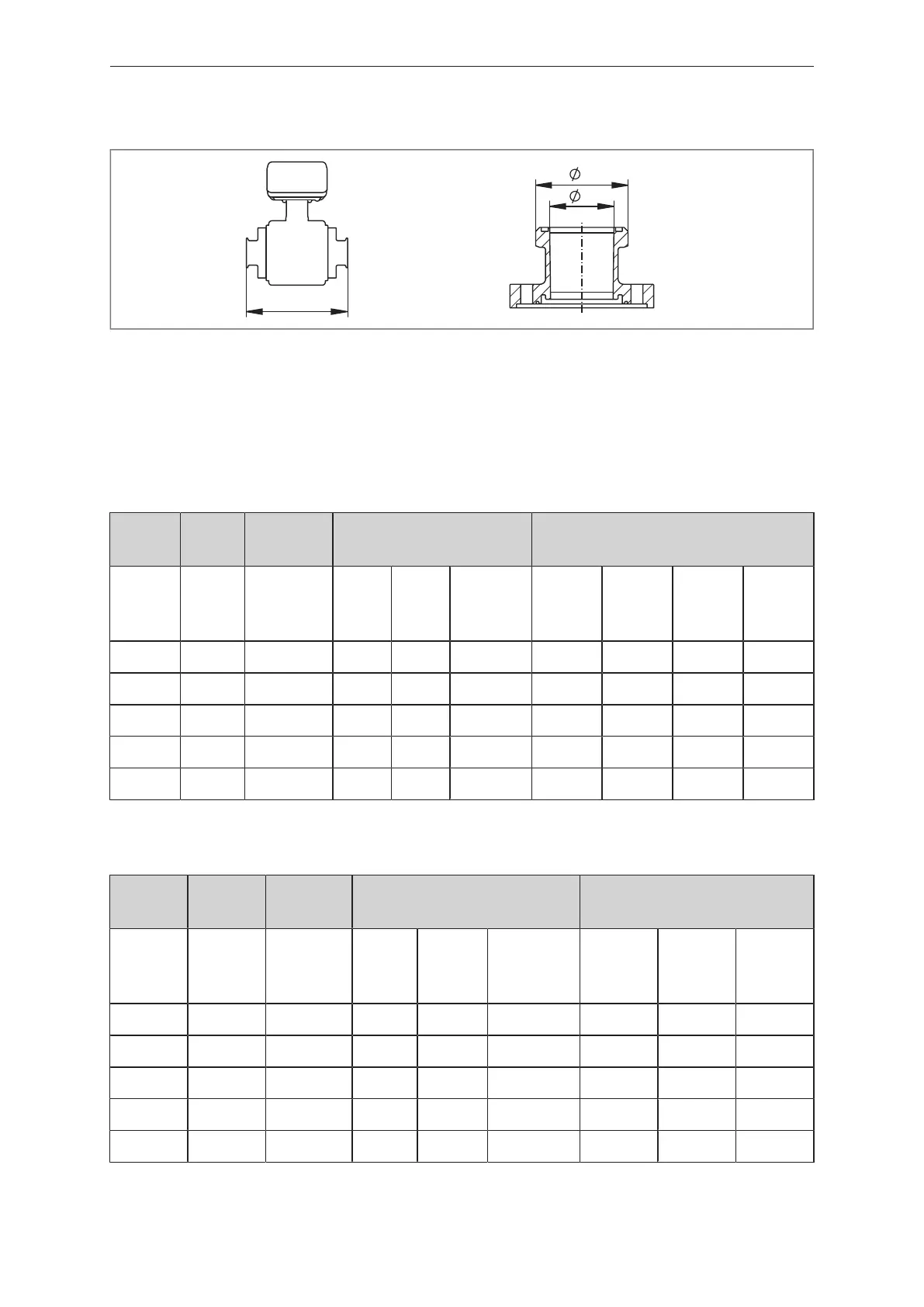

図9: ねじ込み式アダプタの取付
EL： センサとアダプタの取付深さ
Ø A： アダプタ外径
Ø B： アダプタ内径
ifmでは、DIN 11851（配管継手）とSMS 1145に適合する各配管規格用ねじ込み式アダプタをご用意
しています。
タイプ 管径
ifm対応アダ
プタ
寸法（mm）（Ò 上の図） 配管規格
DIN11851 EL Ø B Ø A DIN EN
10357 シ
リーズA
DIN 11850
シリーズ2
DIN 11866
シリーズA
DIN 11850
シリーズ1
SMF3xx DN40 260 38 Rd 65 x 1/6
SMF4xx DN50 260 50 Rd 78 x 1/6
SMF5xx DN65 270 66 Rd 95 x 1/6
SMF6xx DN80 280 81 Rd 110 x 1/4
SMF7xx DN100 290 100 Rd 130 x 1/4
表8: ネジ接続（DIN 11851、パイプ継手）
タイプ 管径
ifm対応アダ
プタ
寸法（mm）（Ò 上の図） 配管規格
SMS 1145 EL Ø B Ø A ISO 2037 DIN EN
10357 シリ
ーズD
BS 4825
Part 1
SMF3xx DN40 256 35.6 Rd 60 x 1/6
SMF4xx DN50 256 48.6 Rd 70 x 1/6
SMF5xx DN65 266 60.3 Rd 85 x 1/6
SMF6xx DN80 276 72.9 Rd 98 x 1/6
SMF7xx DN100 286 97.6 Rd 132 x 1/6
表9: ネジ接続（SMS 1145）
