电磁感应式流量计 SMFx5x
31
开关信号通道 SSCx.y 编号的说明：
x = 过程值；y = 开关信号通道
开关信号通道仅可通过 IO-Link 接口评估。
每个开关信号通道的参数都可以单独设定。
在设定开关信号通道参数时，设定开关点模式、开关点和开关点逻辑。
开关点模式
根据 IO-Link 智能传感器配置文件功能类别“物体检测”，您可以在以下开关点模式中进行选择：
• [Deactivated]
• [Single Point Mode]
• [Two Point Mode]
• [Window Mode]
开关信号通道根据过程数据值 (PDV) 更改为有效状态。
活动状态在 [Single Point Mode] 和 [Two Point Mode] 模式下高于开关点，在 [Window Mode] 模式下
在窗口部分内。
开关点逻辑
通过设定开关点逻辑 [High active] 或 [Low active]，即可指定开关信号通道处于有效状态的值：
• [High active]：开关信号通道在有效状态下为“高”（= ON = 常开 = 1）
• [Low active]：开关信号通道在有效状态下为“低”（= OFF = 常闭 = 0）

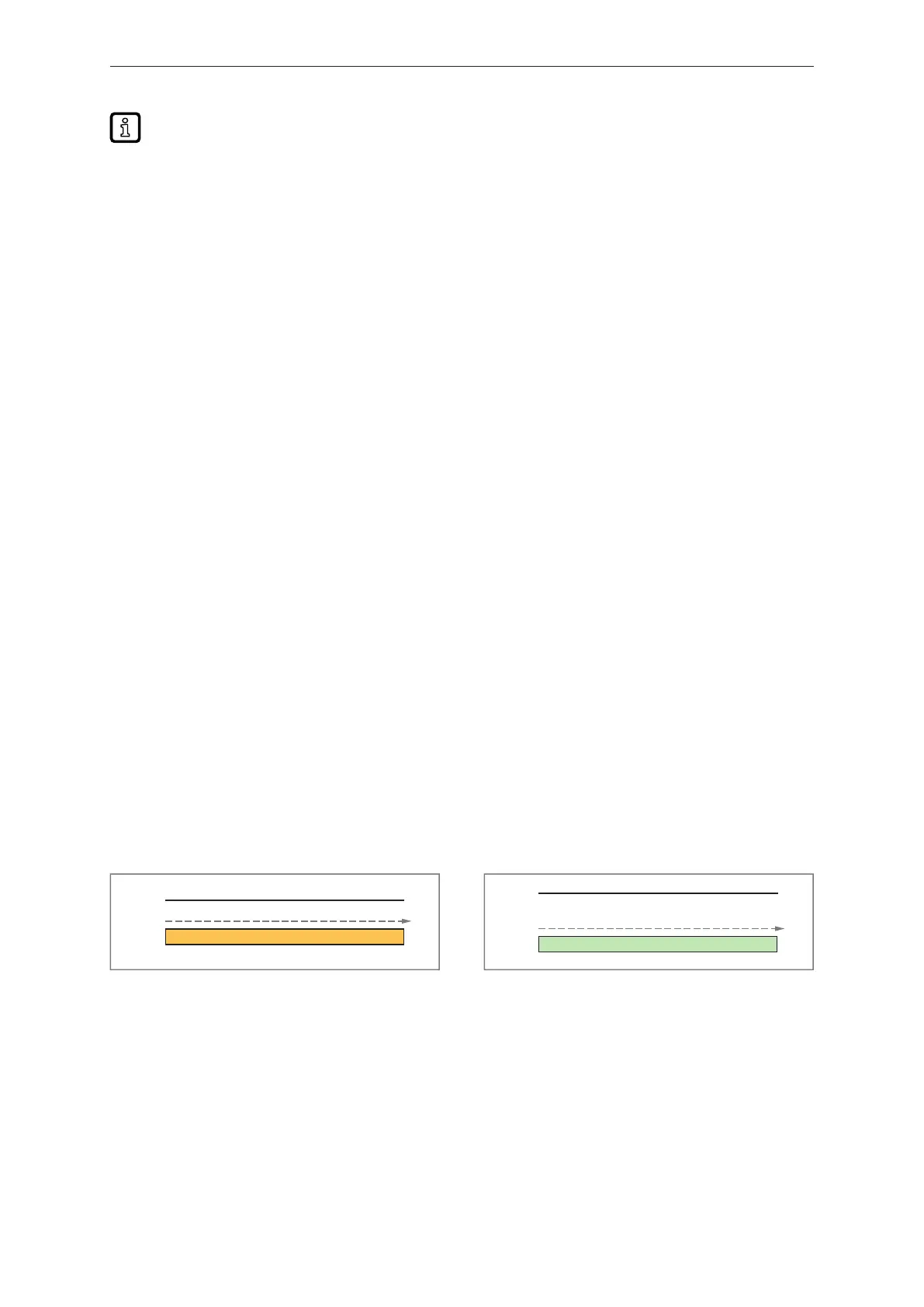

下图显示了取决于开关点模式、开关点逻辑和过程数据值 (PDV) 的开关信号通道的状态。
已禁用
如果针对开关信号通道设定了 [Deactivated] 开关点模式，则无论过程值如何，该开关信号通道将永久具
备以下值：
• 针对开关点逻辑 [High active]：永久“低”。
• 针对开关点逻辑 [Low active]：永久“高”。
low
PDV
0
图18: [Deactivated] / [High active]
high
PDV
1
图19: [Deactivated] / [Low active]
单点模式
只有一个开关点（SP1）可手动设置或示教。
复位点 (SP1-H) 取决于开关点和设定的迟滞。
示教时，开关点通过迟滞设为低于示教过程值 (TP1)。
