7
NL
4.2 Communicatie, parametrering, analyse
OUT1 (pen 4)
• Schakelsignaal voor systeemdrukgrenswaarde
• Communicatie via IO-Link
OUT2 (pen 2)
• Schakelsignaal voor systeemdrukgrenswaarde
• Analoog signaal 4���20 mA / 0���10 V

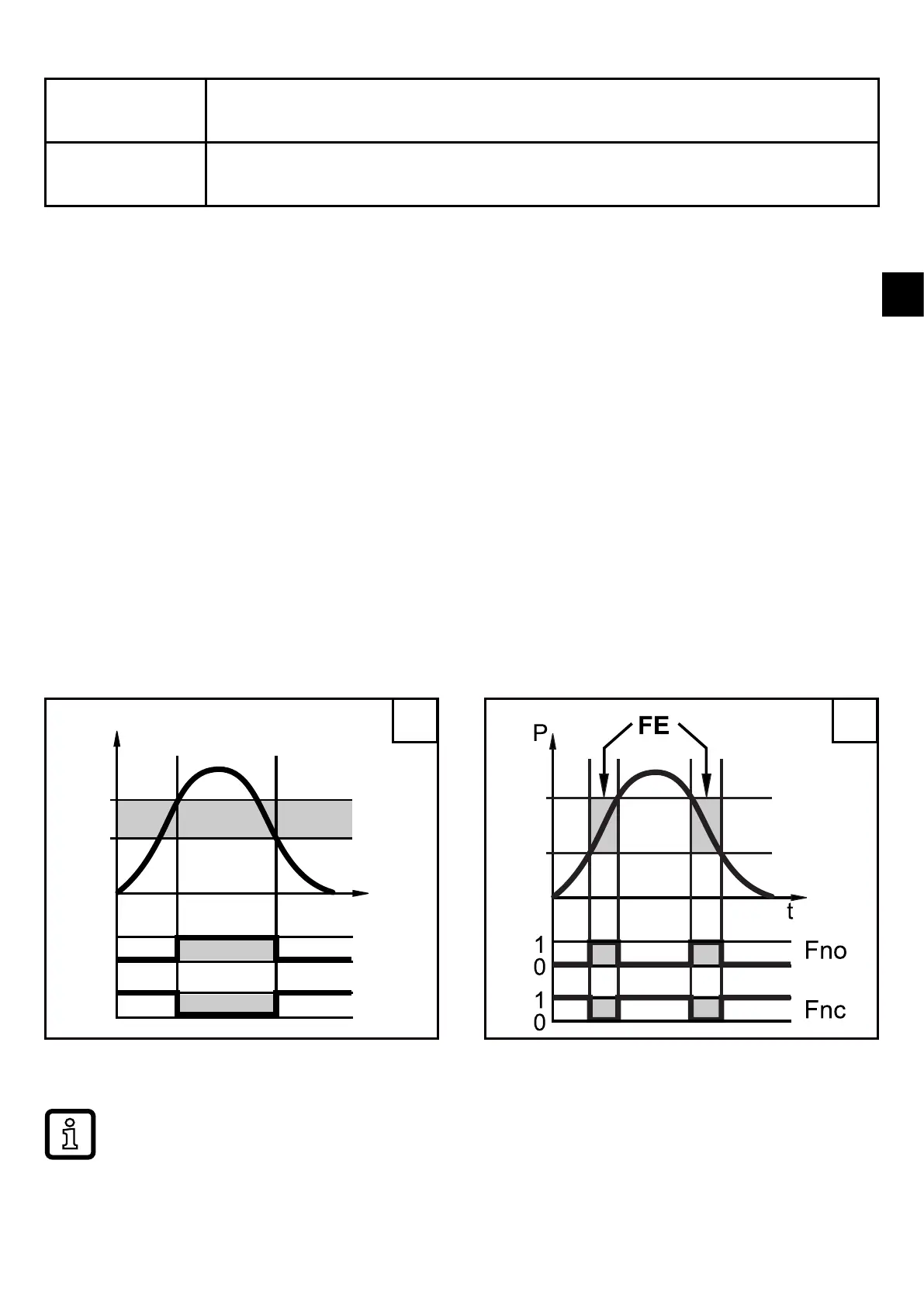

4.3 Schakelfunctie
OUTx wijzigt zijn schakeltoestand bij het over- of onderschrijden van de ingestelde
schakelgrenzen (SPx, rPx)� Hierbij kunnen volgende schakelfuncties worden
gekozen:
• Hysteresefunctie / maakcontact: [ou1/ou2] = [Hno] (→ afb. 1).
• Hysteresefunctie / verbreekcontact: [ou1/ou2] = [Hnc] (→ afb. 1).
Eerst wordt het schakelpunt (SPx) vastgelegd, dan het terugschakelpunt (rPx)�
De hysterese die op deze manier is gedefinieerd, blijft ook behouden bij een
nieuwe wijziging van SPx�
• Vensterfunctie / maakcontact: [ou1/ou2] = [Fno] (→ afb. 2).
• Vensterfunctie / verbreekcontact: [ou1/ou2] = [Fnc] (→ afb. 2).
De breedte van het venster is instelbaar door de afstand van FHx tot FLx�
FHx = bovenste waarde, FLx = onderste waarde�
FH
FL
1 2
P = systeemdruk; HY = hysterese; FE = venster
Bij instelling op vensterfunctie hebben schakel- en terugschakelpunt een
vaste hysterese van 0,25% van de meetspanne�
