Skalieren des Meßbereichs
• Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei wel-
chem Meßwert das Ausgangssignal 4mA beträgt.
• Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei wel-
chem Meßwert das Ausgangssignal 20mA beträgt.
• Mindestabstand zwischen ASP und AEP = 25% der Meßspanne
(Skalierfaktor 4)..
Im eingestellten Meßbereich liegt das Ausgangssignal liegt zwischen
4 und 20mA.
Weiter wird angezeigt:
• Systemdruck oberhalb des Meßbereichs: Ausgangssignal > 20mA
• Systemdruck unterhalb des Meßbereichs: Ausgangssignal fällt
maximal bis auf 3,2mA (je nach Skalierung).
11
4
DEUTSCH

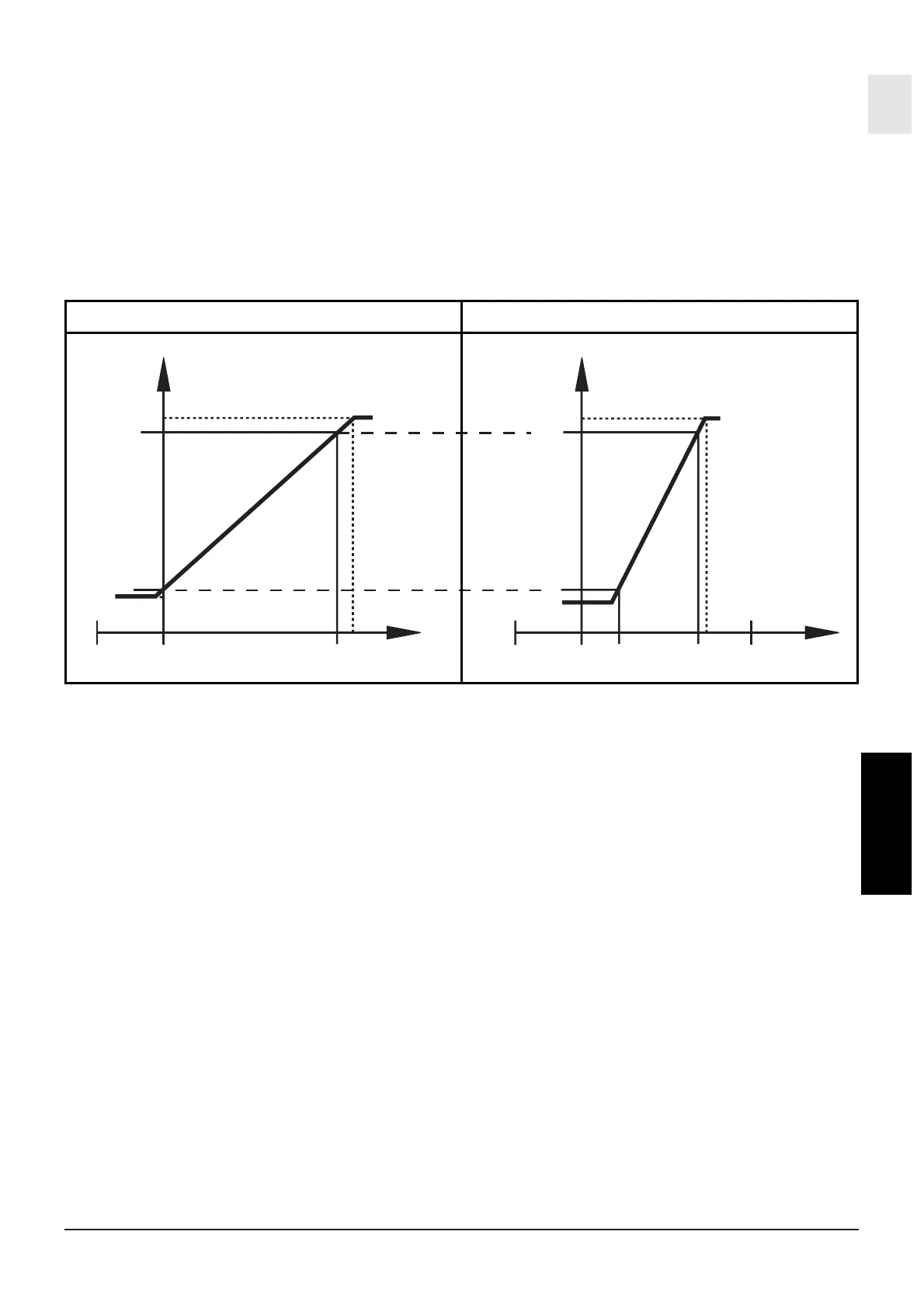

I [mA]
P
4
20
MEW (AEP)
0 (ASP)-1
I [mA]
P
4
20
AEP
ASP-1 0
MEW
Werkseinstellung
Meßbereich skaliert
MEW = Meßbereichsendwert
