3. Montage
Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die
Anlage druckfrei ist.
Durch Prozeßadapter ist der
Sensor adaptierbar an unter-
schiedliche Prozeßanschlüsse.
ifm-Prozeßadapter sind geson-
dert als Zubehör zu bestellen.
Bei hohen Mediumtemperaturen
wird waagerechter Einbau emp-
fohlen.

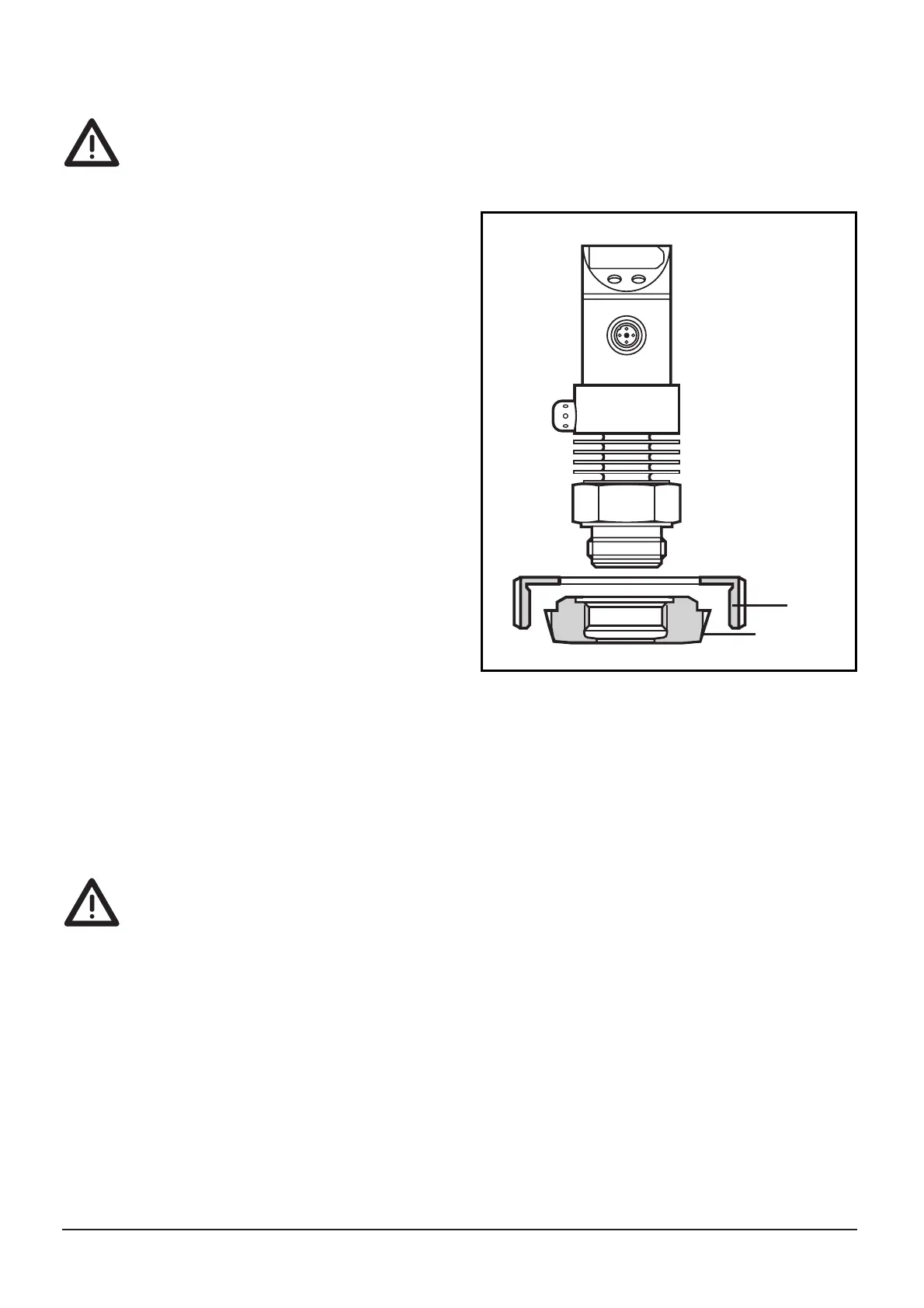

Das Gehäuse (A) ist drehbar.
Prozeßadapter:
Montieren Sie zuerst den
Adapter (C) an den Sensor, dann
Sensor + Adapter mit Hilfe einer
Überwurfmutter, eines
Klemmflanschs o. ä. (B) an den Prozeßanschluß.
Falls das Befestigungselement (B) nicht von oben über den Sensor
geschoben werden kann: schieben Sie es vor Montage des Adapters
von unten auf den Sensor.
Sensor und Adapter dürfen nur einmal montiert werden.
Einschweißadapter:
Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den
Sensor.
8
B
C
A
