Elektronische druksensor PI16xx PI18xx
17

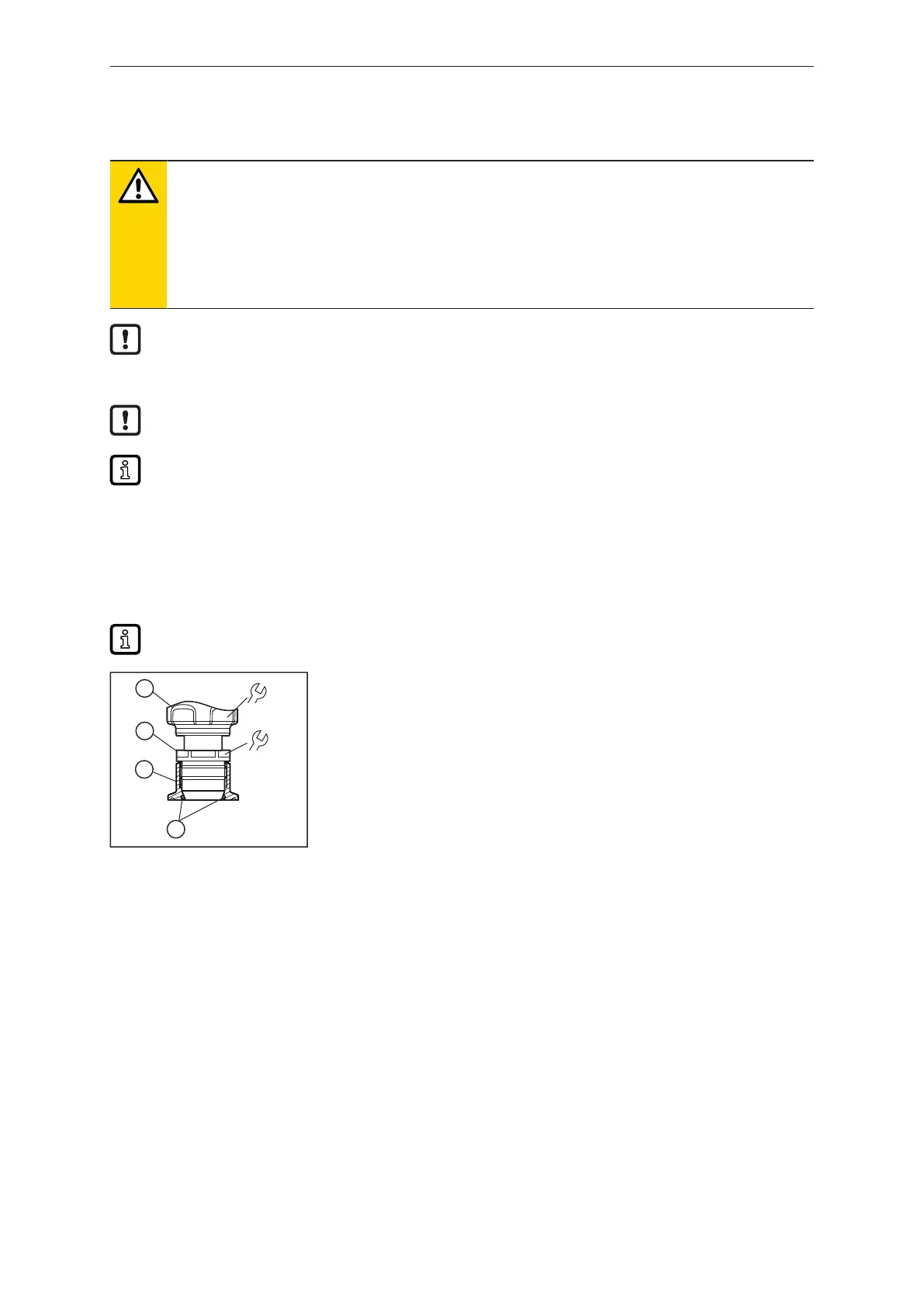

6 Montage G1-afdichtingsconus met wartelmoer (PI18xx)
VOORZICHTIG
Bij mediatemperaturen van meer dan 50 °C (122 °F) kunnen sommige gedeelten van de
behuizing warmer worden dan 65 °C (149 °F).
w Verbrandingsgevaar.
u Behuizing afschermen om niet in contact te komen met ontvlambare stoffen en tegen
onopzettelijk aanraken.
Voordat het apparaat wordt gemonteerd en gedemonteerd: Zorg er voor dat de installatie
drukloos is en er zich geen medium in de leiding of tank bevindt.
u Houd rekening met gevaren die verbonden kunnen zijn met installatie- en mediatemperaturen.
Het apparaat mag alleen in een daarvoor bestemde ifm-procesaansluiting met G1-
afdichtingsconus worden gemonteerd.
Informatie over beschikbare adapters op: www.ifm.com
u Handleiding van de adapter in acht nemen.
u Zorg ervoor dat de sensor door de wartelmoer tegen de metalen aanslag in het voorste gedeelte
wordt geperst dat in contact staat met het product. Dat moet onafhankelijk zijn van het feit of een
adapter met een metalen afdichtrand wordt gebruikt of een O-ring die voor de aanslag is
aangebracht (afdichting aan mediumzijde).
w De montage in een 1"-schroefdraad zonder metalen aanslag resulteert in lekkage.
Voor de inbouw in 1"-schroefdraadhulzen met passend ontworpen kops vlak zijn de
sensorseries Pix7xx, Pmx7xx en Pi26xx beschikbaar.
2
3
4
1
34
46
1: Sensor
2: Schroefdraadhuls
3: Procesaansluiting
4: O-ring (mits gebruikt)
u Schroefdraad van de schroefdraadhuls (2) met een voor de actuele toepassing geschikte en
toegestane smeerpasta iets invetten.
u Sensor (1) in de procesaansluiting (3) aanbrengen.
u De schroefdraadhuls (2) naar de binnendraad van de procesaansluiting (3) schuiven en losjes
inschroeven.
u De sensor (1) uitlijnen en de schroefdraadhuls (2) met een steeksleutel vastdraaien, daarbij de
sensor (1) uitgelijnd houden. aandraaimoment 20 Nm.
De procesadapter kan worden aangepast aan verschillende procesaansluitingen.
De volgende mogelijkheden zijn mogelijk:
1: Montage in procesadapter met afdichtring
u Afdichtring voor montage van de sensor in de groef van de adapter plaatsen.
u Een geschikte O-ring gebruiken, bij hygiënische toepassingen een O-ring die voor de toepassing is
goedgekeurd.
Gebruik van inlasadapters:
