4. Montage
Avant de monter / démonter le capteur, s'assurer que la pressi-
on n'est pas appliquée au circuit.
Monter le capteur de pression à l’aide d’un montage process appro-
prié (voir étiquette “Port Size”).
5. Raccordement électrique
L'appareil doit être monté par un électricien.
Les règlements nationaux et internationaux relatifs à l'installa-
tion de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Mettre l’installation hors tension avant le raccordement.

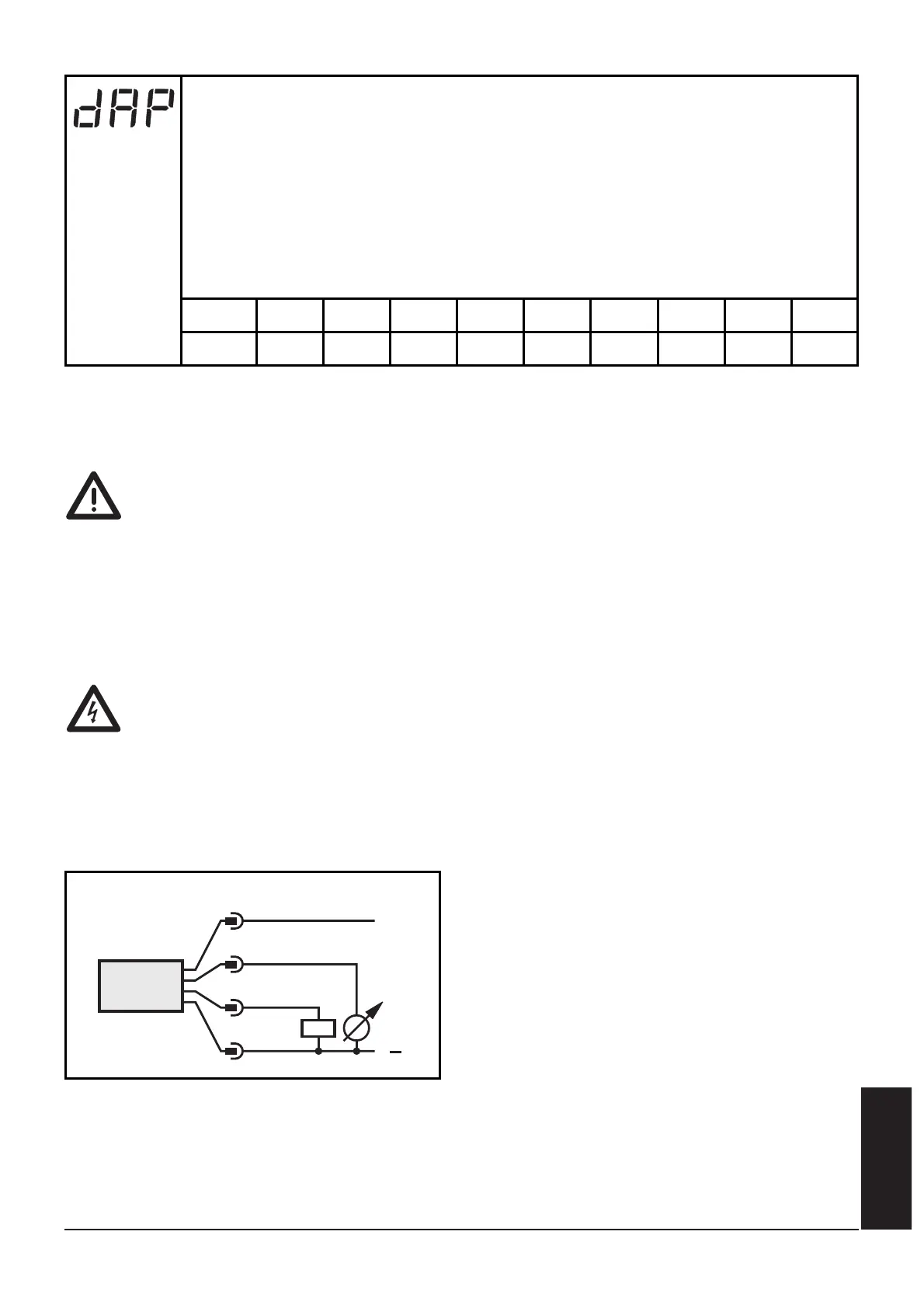

Schéma de branchement:
29
FRANÇAIS
L
L
+
3
4
2
1
BU
BK
WH
BN
Amortissement pour la sortie de commutation
Les pics de pression de courte durée ou de haute fréquence
peuvent être filtrés.
Valeur dAP = temps d' amortissement entre changement de la
pression et changement de l'état de commutation en ms.
• la valeur pour dAP définit la fréquence de commutation de la
sortie (f)
• les valeurs fixes suivantes peuvent être réglées:
dAP
f [Hz]
3
170
6
80
10
50
17
30
30
16
60
8
125
4
250
2
500
1
Couleurs des fils conducteurs des
connecteurs femelles ifm:
1 = BN (brun), 2 = WH (blanc),
3 = BU (bleu), 4 = BK (noir).
