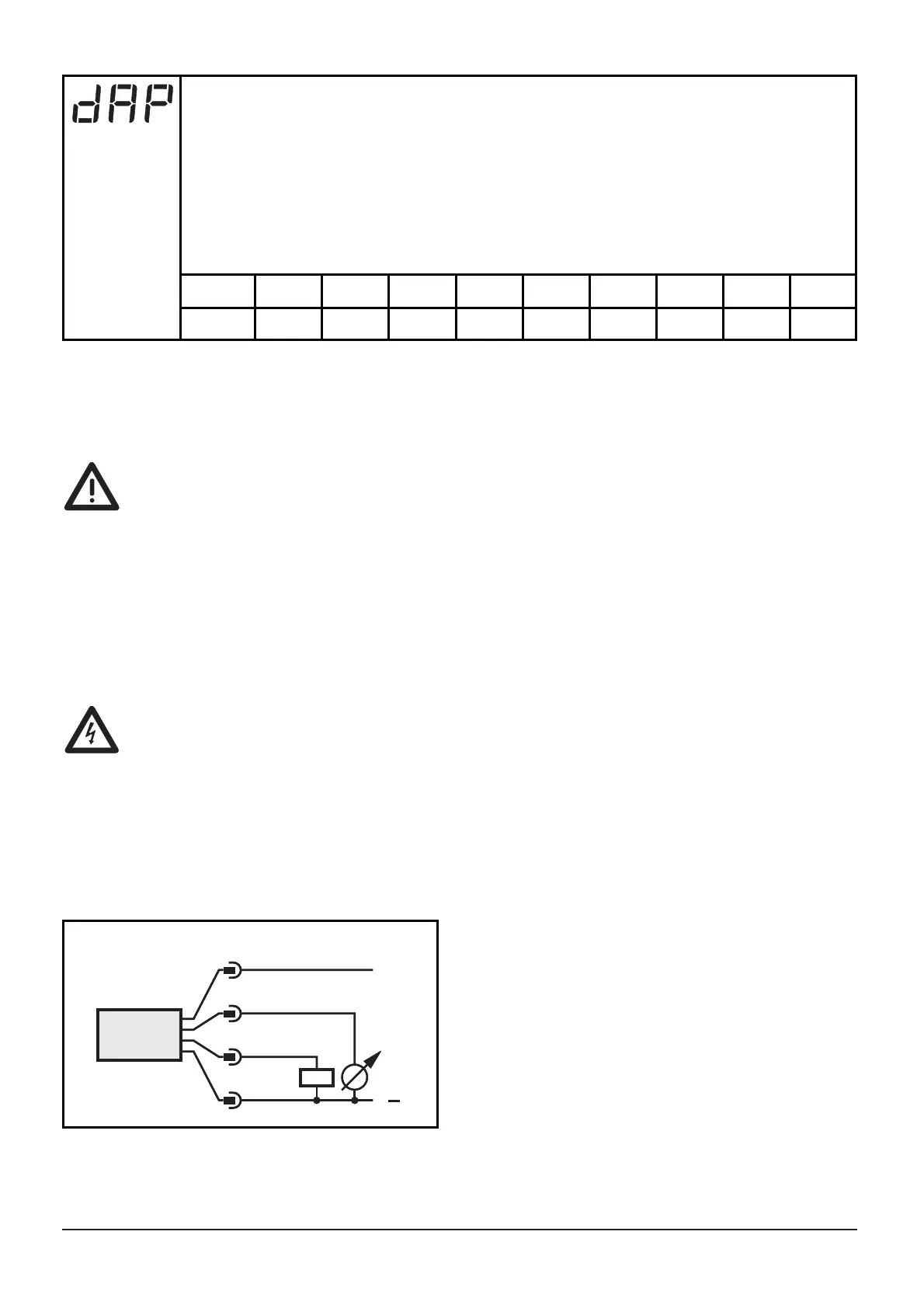

4. Montage
Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die
Anlage druckfrei ist.
Befestigen Sie den Drucksensor an einem entsprechenden
Prozeßanschluß (s. Typaufkleber “Port Size”).
5. Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät
anschließen.
Anschlußbelegung:
10
L
L
+
3
4
2
1
BU
BK
WH
BN
Dämpfung für den Schaltausgang
Mit dieser Funktion lassen sich Druckspitzen von kurzer Dauer
oder hoher Frequenz ausfiltern.
dAP-Wert = Ansprechzeit zwischen Druckänderung und Ände-
rung des Schaltzustands in ms.
• Einstellbar sind folgende feste Werte; diese Werte bestimmen
die Schaltfrequenz (f) des Ausgangs:
dAP
f [Hz]
3
170
6
80
10
50
17
30
30
16
60
8
125
4
250
2
500
1
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß)
3 = BU (blau), 4 = BK (schwarz)
