Der Standgrenzschalter besteht aus dem nach dem kapazitiven Prinzip
arbeitenden Standaufnehmer (1) mit eingebautem Messumformer (2)
(Füllstandssonde mit einem binärem Ausgangssignal).
Dieses binäre Signal kann direkt oder über einen Signalverstärker (4),
der Meldeeinrichtung (5a) oder der Steuerungseinrichtung (5b) mit
ihrem Stellglied (5c) zugeführt werden.
Die nichtgeprüften Anlageteile der Überfüllsicherung, wie der Signal-
verstärker (4), die Meldeeinrichtung (5a) oder die Steuerungseinrich-
tung (5b) mit ihrem Stellglied (5c) müssen den Anforderungen der
Abschnitte 3 und 4 der Zulassungsgrundsätze für Überfüllsicherungen
(ZG-ÜS) entsprechen.
Der kapazitive Sensor misst die Kapazitätsänderung bezogen auf das
Erdpotential, die durch das Annähern von elektrisch leitenden und
nichtleitenden Flüssigkeiten im elektrischen Feld eines Kondensators
1)
hervorgerufen wird. Die Kapazitätsänderung wird in ein binäres elek-
trisches Signal umgewandelt.
1)
im Frontbereich des Sensors
Über eine Programmiertaste am Gerät erfolgt ein sogenannter "Leer-
abgleich", d.h. Beeinflussungen durch die Installationsumgebung wer-
den im Gerät erfasst und für die Signalauswertung ausgeblendet.
Ebenso kann ein "Vollabgleich" durchgeführt werden (Schaltpunkt-
einstellung mit vorhandenem Medium; s. 6. Einstellhinweis).
Standaufnehmer Typ LI2xxx
Seite 10
1 Aufbau der
Überfüllsicherung

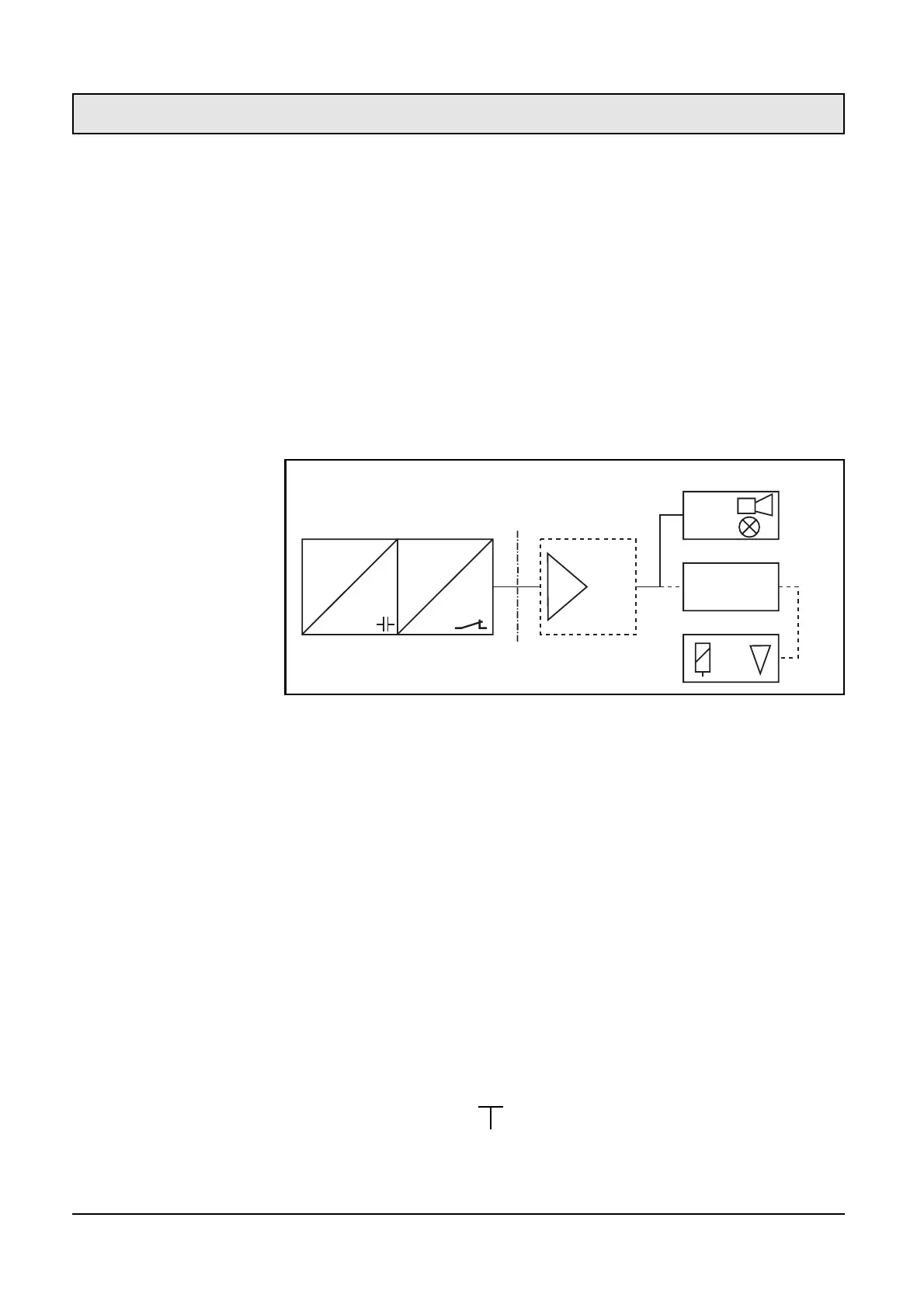

1.1 Schema der
Überfüllsicherung
1.2 Funktions-
beschreibung
1.3 Typenschlüssel
Messumformer
L E
Kapazitiver
Sensor
Standaufnehmer
Signalverstärker
Meldeeinrichtung
Stellglied
Steuerungseinrichtung
(5a)
(5b)
(5c)
(4)(2)(1)
(1) Standaufnehmer (Kapazitiver Sensor)
(2) Messumformer (im Standaufnehmer eingebaut)
(4) Signalverstärker
(5a) Meldeeinrichtung
(5b) Steuerungseinrichtung
(5c) Stellglied
Sondenlänge (verschlüsselt)
Technische Beschreibung
Technische Beschreibung Stand: 28. 09. 2005
