CR3122 ISOBUS gateway
14
• 3 = red

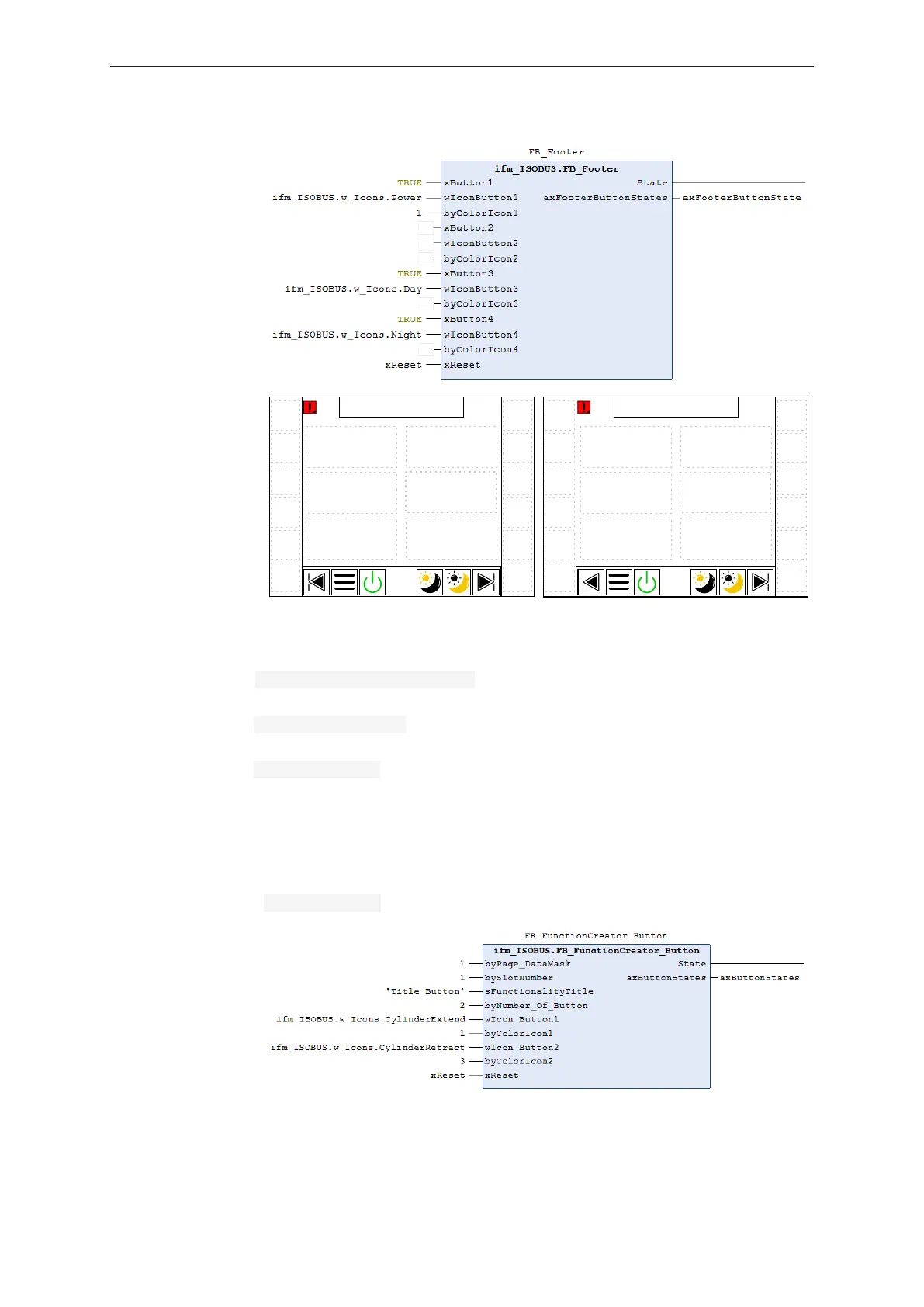

Configuration example
in CODESYS:
Visualisation
example:
1
2
3
4
5
6
1
3
4
1
2
3
4
5
6
7
9
10
8
12
11
Page 2
1
2
3
4
5
6
1
3
4
1
2
3
4
5
6
7
9
10
8
12
11
Page 1
8.2.5 Defining operating elements
The function module FB_FunctionCreator_Button defines operating elements for a specific data
mask (page). A maximum of 6 of these objects can be placed in a data mask.
The input parameter wID_IconButton<n> defines the symbol on the corresponding operating
element.
The input parameter byColorIcon<n> defines the colour of the softkey symbol:
• 0 = black
• 1 = green
• 2 = yellow
• 3 = red
The output parameter axButtonState contains the current states of the two operating elements.
Configuration example
in CODESYS:
