INSTRUKCJA OBSŁUGI

WENTYLATOR POKOJOWY ID2501

• OPIS OGÓLNY

1. Klamry zabezpieczające

2. Płytka

3. Siatka ochronna – front

4. Wkręty – zestaw „A”

5. Nakrętka zabezpieczająca

śmigło

6. Śmigło

7. Nakrętka zabezpieczająca

siatkę

8. Siatka ochronna – tył

9. Trzpień

10. Obudowa silnika

11. Włącznik oscylacji

• PRZEZNACZENIE

Wentylator IDEAL ID2501 przeznaczony jest do poprawy komfortu termicznego

w pomieszczeniach mieszkalnych. Przy jego pomocy powietrze zostaje wprawione w ruch,

zapewniając tym samym przyjemne odczucie chłodzenia.

• UŻYTKOWANIE

− Przed użyciem należy sprawdzić czy urządzenie jest kompletne i nie jest uszkodzone.

− Przed pierwszym użyciem należy urządzenie rozpakować i złożyć poszczególne elementy.

− Włożyć stopki (21) w końce elementów podstawy (22).

− Elementy podstawy (22) połączyć ze sobą „na krzyż”, fot. 01.

− Za pomocą wkrętów (20) połączyć złożoną podstawę (22) z rurą bazową (19), fot. 02.

− Zsunąć osłonę (18) na podstawę (22), fot. 03.

− Wysunąć rurę (16) i zablokować ją pierścieniem (17).

− Korpus (12) połączyć z rurą (16) i zablokować dokręcając blokadę (15).

− Na trzpień (9) nasunąć tylną siatkę (8).

− Otwory siatki (8) dopasować do zaczepów na obudowie silnika (10) i przymocować nakrętką (7).

− Na trzpień (9) nasunąć śmigło (6) i zamocować je nakrętką (5).

− Płytkę (2) zmocować na przedniej siatce (3) za pomocą wkrętów (4).

− Przednią siatkę (3) połączyć z tylną (8) w dolnej części za pomocą dołączonej śruby, fot. 4

i zabezpieczyć klamrami (17), fot. 5.

− Ustawić urządzenie na stabilnej i równej powierzchni.

− Wyregulować wysokość. Poluzować pierścień (17), wsunąć lub wysunąć rurę (16) na wymaganą

wysokość, a następnie zablokować dokręcając pierścień (17).

− Ustawić kąta nachylenia czaszy.

− Rozwinąć całkowicie przewód.

• OBSŁUGA

− Włącznik (14) ustawić w pozycji „0” i podłączyć urządzenie do sieci.

− Włącznikiem (14) wybrać prędkość obrotów wentylatora (przyciski „1”,”2” lub „3”).

− Włączenie urządzenia następuje po wciśnięciu jednego z przycisków „1”, „2”, „3”. Wyłączenie

urządzenia następuje po wciśnięciu przycisku „0”.

− Niezależnie od ustawionej prędkości obrotowej można wybrać opcję oscylacji poprzez wciśnięcie

włącznika (11). Wyłączenie tej funkcji odbywa się poprzez wysunięcie włącznika (11).

12. Korpus

13. Przewód

14. Wyłącznik oraz I/II/III

bieg

15. Blokada

16. Rura przedłużająca

17. Pierścień regulacji

wysokości

18. Osłona

19. Rura bazowa

20. Wkręty – zestaw „B”

21. Stopki

22. Podstawa

• DANE TECHNICZE

− moc: 45W

− napięcie zasilania:

220-240V~ 50/60Hz

• CZYSZCZENIE I KONSERWACJA

− Przed rozpoczęciem czyszczenia urządzenia należy odłączyć urządzenie od sieci i poczekać,

aż śmigło się zatrzyma.

− Urządzenia nie wolno zanurzać w wodzie

− Urządzenie przetrzyj wilgotną szmatką, a następnie wytrzyj do sucha.

− Ściągnąć przednią siatkę, śmigło oraz tylną siatkę – elementy przetrzyj wilgotną szmatką,

a następnie wytrzyj do sucha.

− nie używać do czyszczenia silnych lub niszczących powierzchnię środków czystości.

• OCHRONA ŚRODOWISKA

− urządzenie jest zbudowane z materiałów, które mogą być poddane ponownemu przetwarzaniu

lub recyklingowi,

− należy je przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem

urządzeń elektrycznych i elektronicznych.

GWARANCJA

Producent zapewnia dobrą jakość i dobre działanie sprzętu, którego dotyczy niniejsza gwarancja

w okresie 24 miesięcy od daty sprzedaży zapisanej w dowodzie zakupu.

W przypadku wystąpienia wady lub ujawnienia uszkodzenia sprzętu w okresie gwarancji, sprzęt

będzie naprawiony bezpłatnie na terenie RP w terminie 14 dni roboczych od daty dostarczenia

niesprawnego urządzenia do sprzedawcy wraz z dowodem zakupu.

Przesyłka na adres sprzedawcy (wskazany w dokumencie zakupu) powinna być należycie

zabezpieczona (zaleca się użycie oryginalnego opakowania). Przed wysłaniem urządzenia należy

skontaktować się ze sprzedawcą.

Termin naprawy urządzenia, w przypadku dostarczenia go na adres sprzedawcy wysyłką pocztową

lub za innym pośrednictwem ulegnie przedłużeniu o czas niezbędny do dostarczenia i odbioru

sprzętu.

Gwarancją nie są objęte uszkodzenia powstałe w wyniku niewłaściwego lub niezgodnego z instrukcją

jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb, wszelkich

uszkodzeń mechanicznych oraz na skutek naturalnego, częściowego lub całkowitego zużycia

zgodnie z właściwościami lub przeznaczeniem towaru.

Gwarancja nie obejmuje żarówek, baterii i akumulatorów.

Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających

z przepisów Ustawy z dnia 30.05.2014r. o prawach konsumenta oraz innych powszechnie

obowiązujących przepisów prawa regulujących sprzedaż i odpowiedzialność

producenta/sprzedawcy za towar.

Sprzęt przeznaczony jest wyłącznie dla konsumenta do prywatnego użytku w gospodarstwie

domowym, w przypadku innego użytkowania traci gwarancję.

Eldom sp. z o.o, tel: 32 253 04 13, e-mail: serwis@eldom.eu

INSTRUKCJA OBSŁUGI

WENTYLATOR KOLUMNOWY ID6501

PL

6

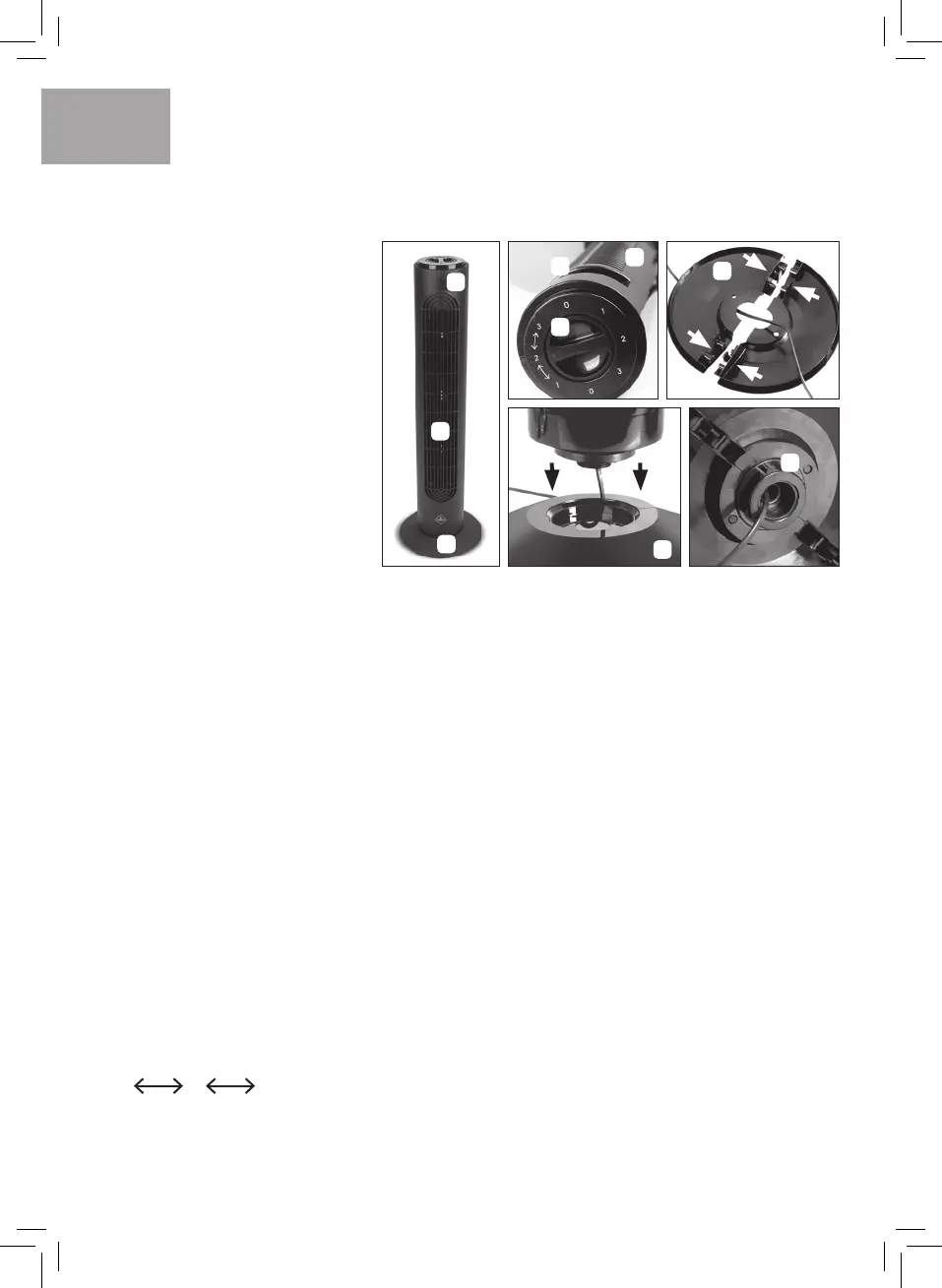

OPIS OGÓLNY

1. Włącznik – (tryby pracy)

2. Uchwyt

3. Kratka wlotu powietrza

4. Kratka wylotu powietrza

5. Korpus

6. Podstawa

7. Nakrętka mocująca

DANE TECHNICZE

moc: 40W

napięcie zasilania:

220-240V ~ 50Hz

MONTAŻ

Po rozpakowaniu urządzenia należy upewnić się, czy nie uległo ono uszkodzeniu w czasie transportu.

W razie jakichkolwiek wątpliwości należy wstrzymać się z jego użyciem do czasu skontaktowania się

z punktem serwisowym.

Przed pierwszym użyciem należy złożyć poszczególne elementy urządzenia:

- odkręcić nakrętkę (7) znajdującą się na spodzie urządzenia

- między częściami podstawy (6) przeprowadzić przewód, a następnie je połączyć – fot. 3

- złożoną podstawę (6) dopasować do zaczepów na spodzie korpusu – fot. 4 – i zamocować

nakrętką (7) – fot. 5

- przewód wyprowadzić z podstawy (6) przez specjalny rowek, aby urządzenie stało stabilnie.

PRACA URZĄDZENIA

- ustawić urządzenie na płaskim i stabilnym podłożu,

- ustawić włącznik (1) w pozycji „0”,

- urządzenie jest wyłączone gdy strzałka na włączniku wskazuje jedno z „0”

- podłączyć wentylator do sieci o parametrach zgodnych z podanymi w instrukcji,

- włączenie urządzenia następuje po wybraniu pokrętłem (1) prędkości trybu oraz prędkości pracy:

- praca z oscylacją

- praca bez oscylacji

- aby wyłączyć urządzenie należy przekręcić pokrętło w pozycję „0”

1 2 3

1 2 3

7

6

6

3

1

2

4

5

6

fot. 1

fot. 2

fot. 5

fot. 4

fot. 3

PL

INSTRUKCJA OBSŁUGI

WENTYLATOR KOLUMNOWY WKC20

45W

50/60Hz
