2-3
は
じ
め
に
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
16
17
18
19
20
安
全
上
の
ご
注
意
さ
く
い
ん
21

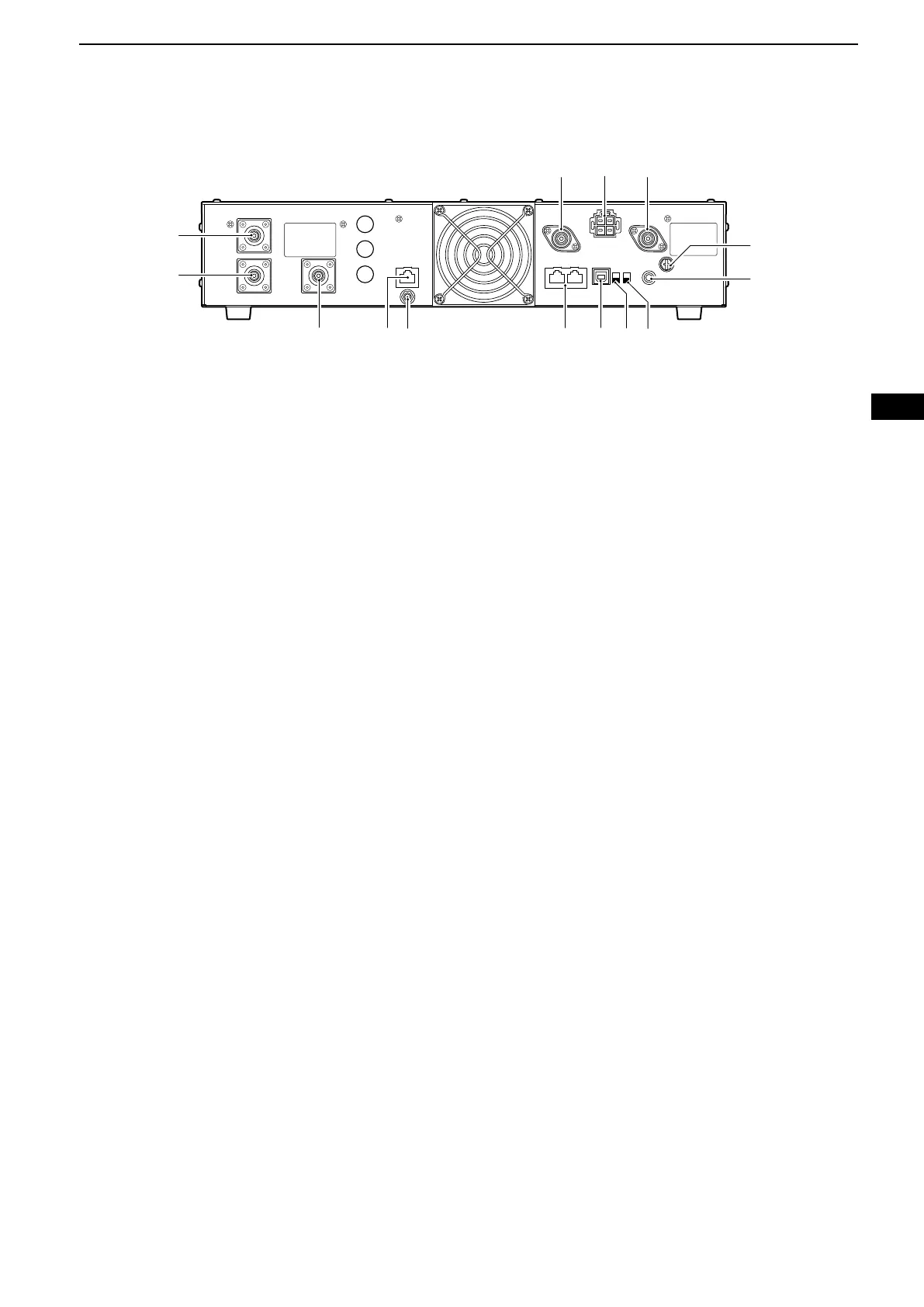

各部の名称と機能
2
1［DUPLEXERCOM］コネクター（P.3-5）
デュプレクサーを使用するとき、50Ω系のアンテナ
（送受信用）を接続するコネクターです。（N型）
2［DUPLEXERLOW］コネクター（P.3-5）
デュプレクサーのLPF側コネクターです。（N型）
使用するときは、同軸ケーブル（付属品）で［RXANT］
コネクターと接続します。
※逆シフトでレピータを構成する局は、［TXANT］コ
ネクターに接続してください。
3［DUPLEXERHIGH］コネクター（P.3-5）
デュプレクサーのHPF側コネクターです。（N型）
使用するときは、同軸ケーブル（付属品）で［TXANT］
コネクターと接続します。
※逆シフトでレピータを構成する局は、［RXANT］コ
ネクターに接続してください。
4［CONTI/O］ポート（P.3-7）
ゲートウェイ局やアシスト局として、ID-RP2C（弊社
製）を接続する場合に使用するポートです。
※デジタルデータ（DD）モードの場合は、使用できま
せん。
5［REFIN10MHz］コネクター（P.8-2）
10MHzの内部基準信号を外部入力するポートです。
6［RPT1］/［RPT2］ポート（P.3-5、P.8-1）
周波数帯（バンド）や動作モードの異なる本製品と多段
接続する場合に使用するポートです。
7［USB］ポート（Bタイプ）（P.3-3、P.8-2）
本製品の設定ユーティリティーがインストールされた
パソコンとUSBケーブル（付属品）で接続するポート
です。
8［CONTI/ORPT］スイッチ（P.3-5～P.3-7）
DVモ ー ド 時、［CONTI/O］ポ ー ト（4）と［RPT1］/
［RPT2］ポート（6）の使用を切り替えるスイッチです。
※電源を入れなおすまで、切り替わりません。
※FMや DDモードに設定されている場合は、動作しま
せん。
9［DD/DV］スイッチ（P.3-3）
海外向け製品で使用するスイッチで、本製品では動作
しません。
［SERVICE］ジャック（P.8-2）
AF信号とDTMF信号を出力するジャックです。
（φ3.5mm）
［GND］端子（P.3-1）
アースを接続します。
※感電事故やほかの機器からの妨害を防ぐため、必ず
アースを取ってください。
［TXANT］コネクター（P.3-4、P.8-2）
アンテナ（AH-108：別売品）、またはデュプレクサー
を接続するアンテナコネクターです。
（50Ω系、N型）
※デジタルデータ（DD）モードの場合は、送受信用ア
ンテナコネクターとして動作します。
［DC13.8V］コネクター（P.3-1、P.8-1）
付属のDC電源ケーブルを使用して、市販の外部電源
装置（DC13.8V）と接続します。
［RXANT］コネクター（P.3-4、P.8-2）
受信用アンテナ（AH-108：別売品）、またはデュプレ
クサーを接続するアンテナコネクターです。
（50Ω系、N型）
※デジタルデータ（DD）モードでは、動作しません。
◇ID-RP1200VD
2
1
3 4 5 6 7 8 9
※デュプレクサー内蔵タイプ（1 ～3）のイラストを使用しています。
