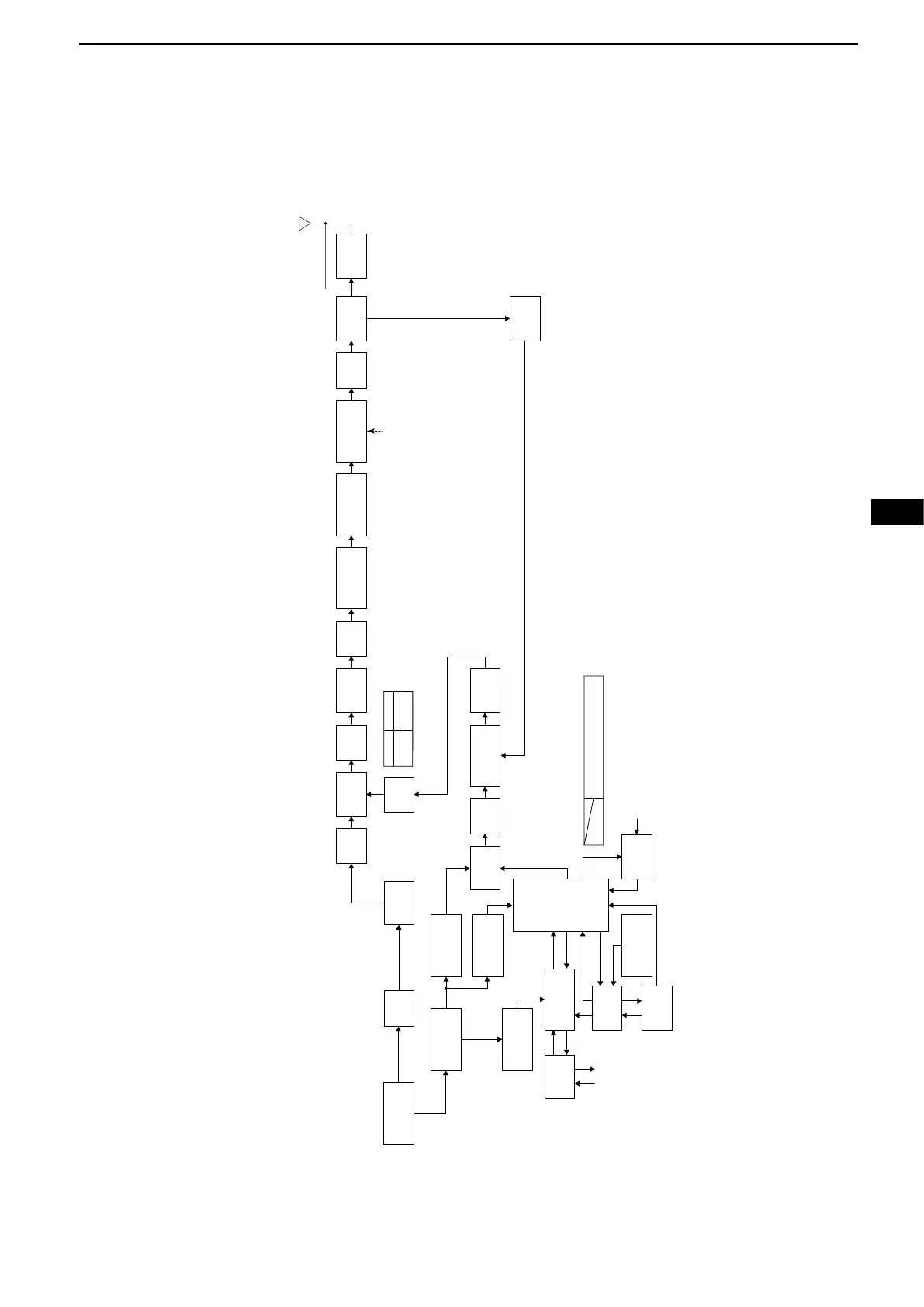

◇ID-RP1200VD送信機系統図
1200MHz帯
DVモード運用時 F7W
FMモード運用時 F3E他
1W
PD85004
DRIVE AMP
MMG3H21NT1
PRE DRIVE AMP
SWR DET
NJM13403
PWR CTRL
R7S721001
MAIN CPU
STM32F030
SUB CPU
LPF
内蔵
DUPLEXER
LPFBPFBPF
X4 BPF
BGA616
RF AMP
ADL5350
MIXER
LMX2581
PLL
13.6V（13.8V
時
）
196.608MHz
1605.632MHz
FINAL AMP
AFT09MS031N
LCMXO2-640
CPLD
5CEFA9F23
FPGA
周波数（MHz）
1200MHz帯 1260.000000 ～ 1300.000000
IF（MHz）RF（MHz）
1260
1300 305.632
345.632
ALC
IF
BGA616
RF AMP
BAP70Q X2
PIN ATT
LTC2156
ADC
1179.648MHz
MOD（DV/DD/FM）
TD TC
74AC541
BUFF
CONT I/O （DV/DD）
サンプリングクロック
CLOCK
GENERATOR
AD9518
SN65LVDS1
LVDS DRIVER
SN74AHC74
1/2 DIVIDER
TMS320C5517
DVDSP
SN74AHC74
1/2 DIVIDER
TCXO
CR-1080
（49.152MHz）
BPF
DAC3482
DAC
内蔵DUPLEXERなし、
およびDDモードの場合
