設置と接続
2
2-6

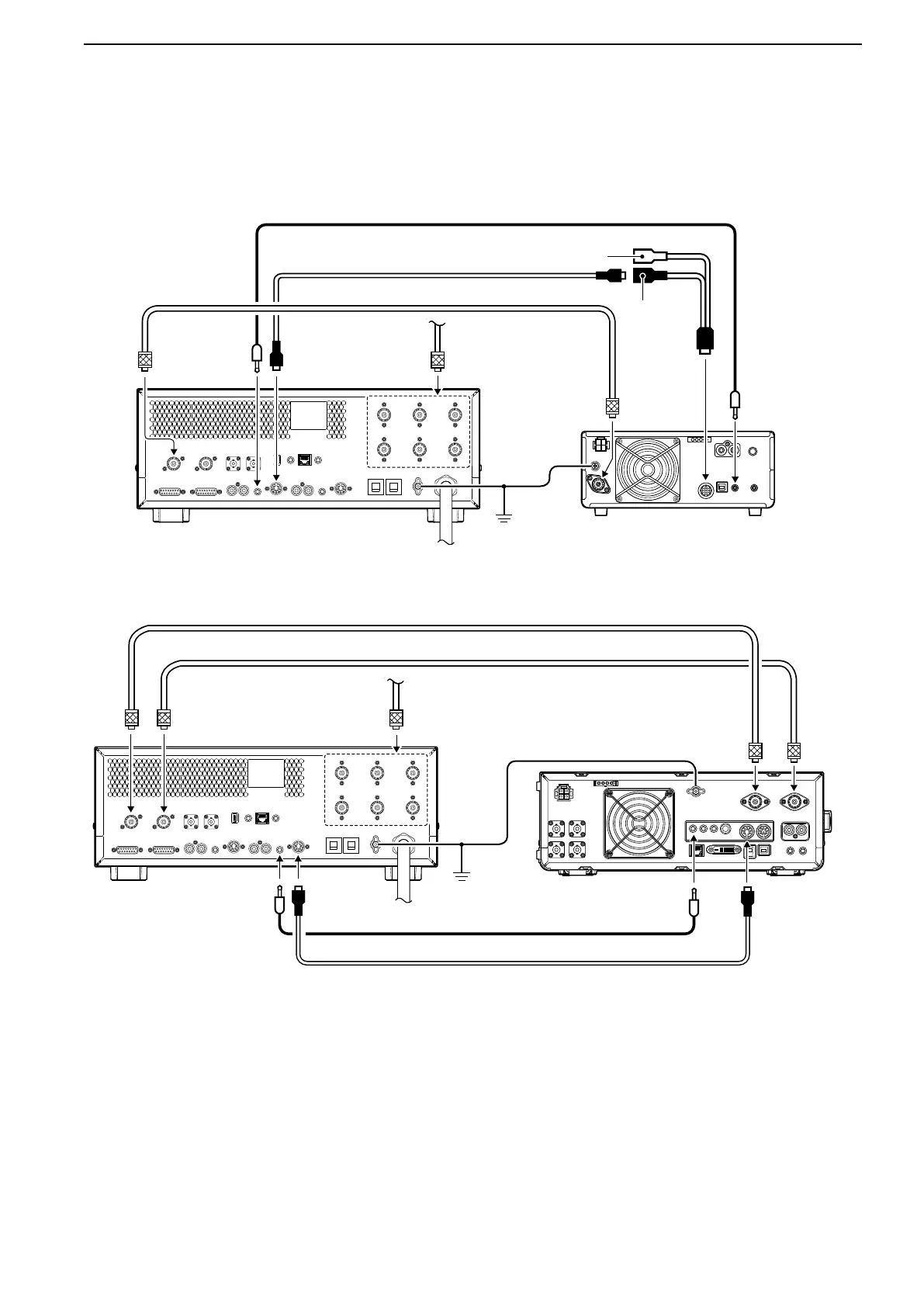

■エキサイターとの接続
◇1台の弊社製エキサイターをINPUT2だけに接続
IC-7300
GND
GND
接地
REMOTE2
REMOTE
ACC
（13ピン
タイプ）
7ピン側
INPUT2
ACC2
ACC ケーブル（付属品）
OPC-599 変換ケーブル
（別売品）
ミニプラグケーブル（付属品）
ANT
同軸ケーブル（付属品）
本製品
ANT（1 ～ 6）
アンテナへ
◇1台の弊社製エキサイターをINPUT1とINPUT2に接続
IC-7610
※
GND
GND
接地REMOTE1
REMOTE ACC(2)
INPUT1
ACC1
ACC ケーブル（付属品）
ミニプラグケーブル（付属品）
ANT１ANT２
INPUT2
同軸ケーブル（付属品）
同軸ケーブル
本製品
ANT（1 ～ 6）
アンテナへ
※ 上図の接続で、周波数データと連動させて運用するには、無線機（IC-7851、IC-7610、IC-7850（生産終了品））のファームウェ
アを最新バージョンに更新すると、無線機側のセットモードに「IC-PW2 デュアル接続モード」の設定が追加されますので、その設
定を「ON」に変更してください。
※ 無線機側でのアンテナ切り替え操作、受信専用アンテナ（RX-ANT）の選択、アンテナメモリーの登録や選択ができません。
※ 1台のIC-7851、またはIC-7850を接続する場合は、あらかじめ無線機のANT1とANT2のアンテナコネクターに接続すること
で、動作するように設計されています。
