エリア拡張システムでの通話方法
4-1
■「エリア拡張システム」について
遠隔制御システムより広範囲に移動機と通話できるシステムです。
操作機が「エリア拡張システム」に設定、移動機間通信機能が操作機と送受信機に設定されている場合は、本製品に接続
されているIPネットワークを経由して、
C
移動機と
D
移動機が通話できます。
※下図の構成で、
C
移動機と
D
移動機が通話できるのは、ユーザーコードが設定された通話チャンネル番号を選択した
ときだけです。
※
A
操作機の［PTT］を押すと、中継が中断され、移動機の呼び出しに応答することもできます。
※本書では、弊社製無線機IC-DU75を移動機として使用するものとします。

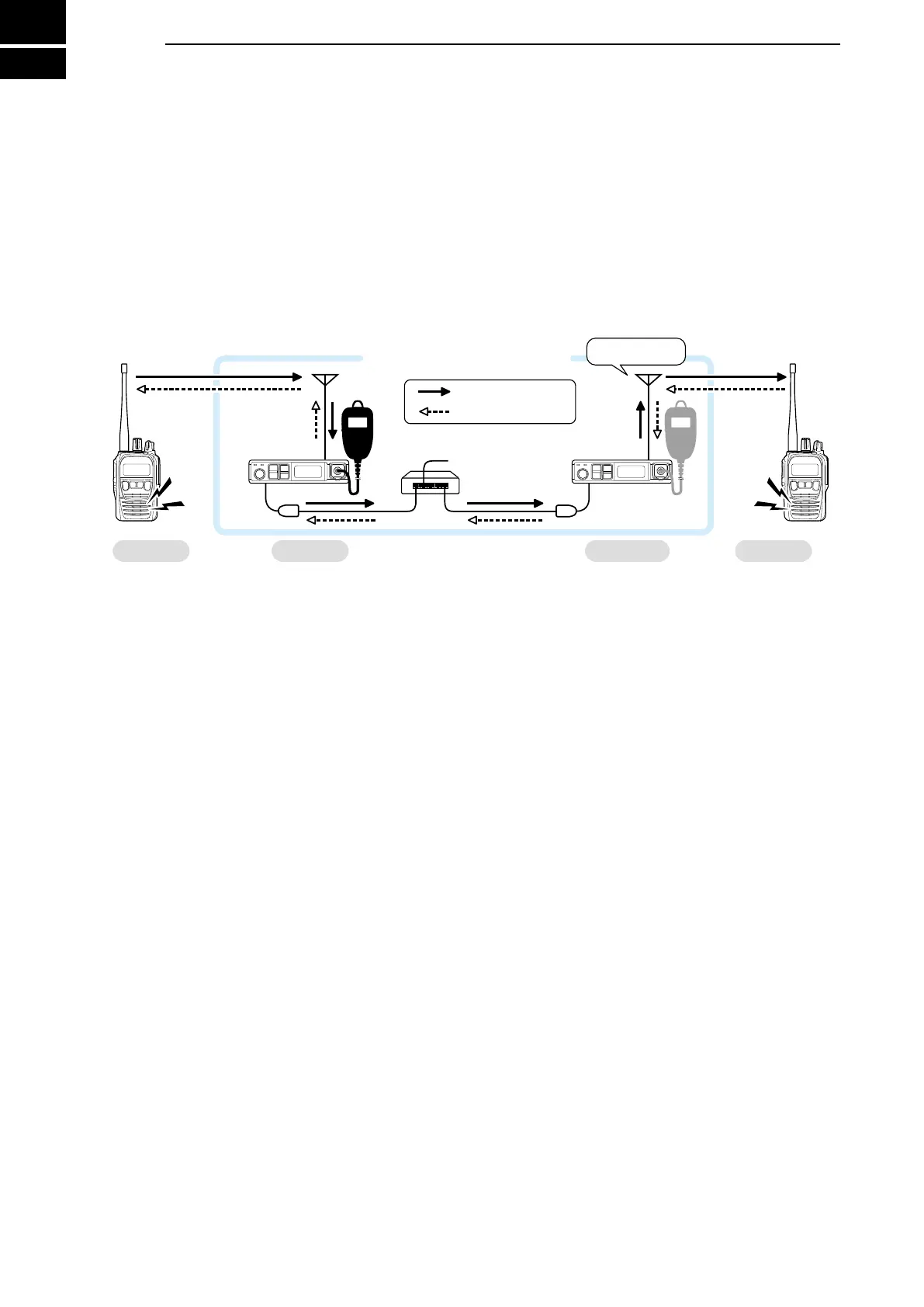

自局（移動機の電波を中継する）
I P ネ ット ワ ー ク
HUB
弊社製
無線機
弊社製
無線機
（例:CH01 UC-001） （例:CH03 UC-001）
（例:CH03 UC-001）（例:CH01 UC-001）
D 移動機からの音声
C 移動機からの音声
音声
音声
A 操作機
B 送受信機 C 移動機D 移動機
送信権あり
【
C
移動機から
D
移動機までの送信の流れ】
1.
C
移動機から送信された電波を
B
送受信機で受信する
2.
B
送受信機で受信した
音声が、IPネットワークを経
由して、
A
操作機のコマンドマイク（別売品：HM-
253）から出力される
3.
B
送受信機の音声が
A
操作機に入力されると同時に
電波として送信される
4. その電波を
D
移動機で受信する
※
こ の と き 、
A
操作機の［PTT］を押すと、そのあいだは、
中継が中断され、
C
移動機の呼び出しに応答できます。
【
D
移動機から
C
移動機までの送信の流れ】
1.
D
移動機から送信された電波を
A
操作機で受信する
2.
D
移動機の音声が、
A
操作機のコマンドマイクから
出力される
3.
A
操作機で受信した
D
移動機の音声が、IPネット
ワークを経由して、
B
送受信機に入力されると同時
に電波として送信される
4. その電波を
C
移動機で受信する
※このとき、
A
操作機の［PTT］を押しているあいだは、
中継が中断され、
D
移動機の呼び出しに応答できます。
（送信権は、
A
操作機に自動で切り替わります。）
【移動機の音声を送受信機から聞くには】
お買い上げの販売店で、送受信機のモニター機能が設定
されている場合、
D
移動機と
C
移動機の通話が、
B
送
受信機に接続されたコマンドマイクからも聞こえます。
（P.5-1）
【各操作手順の案内】
◎通話チャンネルの選択は、次ページの「移動機同士が通
話するには」（P.4-2）をご覧ください。
A
操作機と
B
送受信機は、同じ通話チャンネル番号を
選択できません。
A
操作機の通話チャンネルを変更するには、送信権
★
を
A
操作機に切り替えると選択できます。
★送信権の切り替えは、あらかじめ、お買い上げの販売
店で、［P］、またはコマンドマイクの［サイド1］や［サイ
ド2］に設定されているときだけ、操作できます。
本書では、
送信権の切り替え操作が［P］の長押しに割
り当てられているものとして説明しています。
◎
A
操作機が
D
移動機、または
C
移動機と通話する手
順については、「操作機と移動機が通話するには」
（P.4-3）をご覧ください。
【個別呼び出し機能使用時の移動機の設定】
個別呼び出し機能（P.5-6）が設定されている場合は、
呼び出す相手局の個別番号も指定します。
D
移動機から
C
移動機を呼び出す場合
D
移動機に、
A
操作機のユーザーコードが設定された
通話チャンネルと
C
移動機の個別番号を設定します。
D
移動機から
A
操作機を呼び出す場合
D
移動機に、
A
操作機のユーザーコードが設定された
通話チャンネルと
A
操作機の個別番号を設定します。
C
移動機から
A
操作機を呼び出す場合
C
移動機に、
B
送受信機のユーザーコードが設定され
た通話チャンネ ルと
A
操作機の個別番号を設定します。
