©Copyright LOTRONIC 2018 PLUTON30-WASH Page 28
La distancia máxima recomendada es de 500m. El número máximp de equipos conectados en una línea de datos es
de 16.
Caleado
Los cables necesarios puede comprarlos hechos o bien realizarlos usted mismo.Para relaizar los cables, debe
comprar un cable de alta calidad y un buen apantallamiento, para evitar interfefrencia electro magneticas, o bien
comprar conexiones hechas, tambien de muy alta calidad.
El cable debe de tener un XLR Macho en un extremo y un XLR Hembra en el otro extremo.
CONECTORES DE CABLE
El cable, debe poseer una clavija XLR macho en uno de los extremos y una clavija XLR hembra en el otro.
Configuración de los conectores DMX
La resistencia de fin de línea reduce los errores de señal. Para evitar los problemas de transmisión de señal, siempre
es recomendable conectar una resistencia al final de la línea DMX.
ATENCION
No debe de haber ningún contacto entre el comun y la masa de chasis del equipo, esto puede provocar que su
equipo se comporte de una manera extraña. Asegúrese con un tester que la polaridad de los cables es la correcta.
CONVERSION 3-PIN EN 5-PIN
Atención! Si usted utiliza un controlador con clavija de 5 pin, deberá utilizar un adaptador de 5 a 3 pins.
CARTA DE CONVERSION 3 PIN EN 5 PIN
Conductor 3 Pin Hembra (salida) 5 Pin Macho (entrada)
Masa/blindaje Pin 1 Pin1
Señal de datos (-) Pin 2 Pin 2
Señal de datos (+) Pin 3 Pin 3
No utilizado No utilizado
No utilizado No utilizado
Puesta en marcha de una línea de datos DMX en série
1. Conecte el lado macho de 3 pin del cable DMX a salida (Hembra) de 3 pin del controlador.
2. Conecte el otro lado del cable al primer equipo con el conector XLR Hembra del cable al XLR macho del equipo.
3. Y siga conectando cada salida del equipo a cada entrada del siguiente equipo de la cadena DMX y así
sucesivamente.

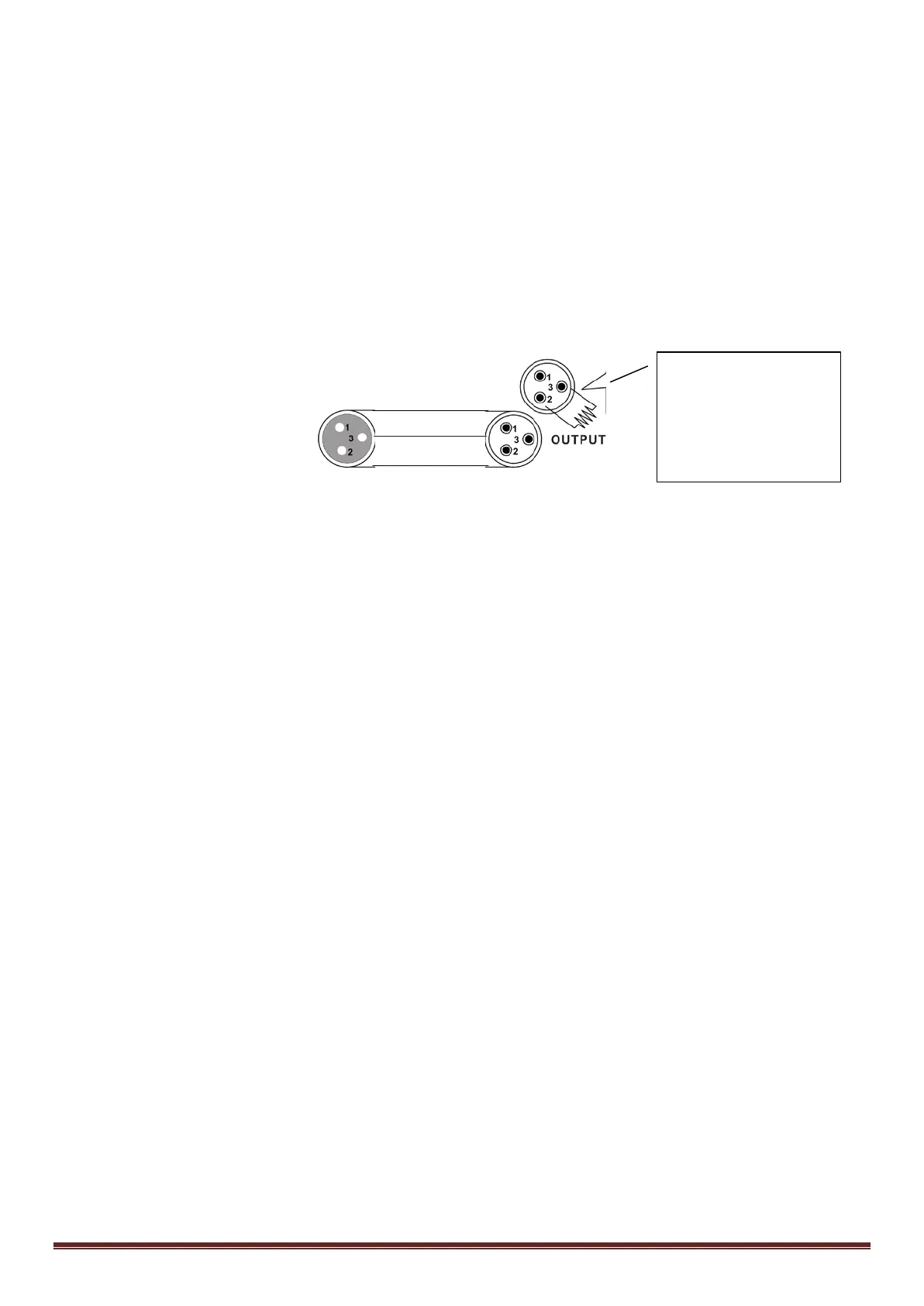

Resistencia de 120 Ω
1/ 4w entre pin 2
(DMX-) y pin 3 (DMX+)
en el último equipo
