Code: 16-2064
19
https://ibizashop.eu/
CONEXIONADO DE MÁS EQUIPOS
Necesitara un cable de datos serie para hacer funcionar diferentes efectos mediante un controlador DMX512 o
para hacer fncionar dos o más equipos como maestro/esclavo. El número combinado de canales necesarios por
el conjunto de equipos en un cable de datos en serie viene denido por el número de equipos que el cable de
datos puede soportar.
Importante: Los equipos deben estar conectados en serie por una sola línea. Para ser conforme a la norma EIA-
485 no es posible conectar más de 32 equipos en una sola línea. Si más de 32 equipos se conectan en una sola
línea de datos sin repartidor DMX con isolación óptica, la señal digital DMX puede quedar deteriorada.
La distancia máxima recomendada es de 500 Metros. El número máximo de equipos a conectar en una cadena
DMX es de 32 equipos.
CABLEADO
Para conectar los equipos de un conjunto, debe utilizar cables de transmisión de datos. Puede comprar cables
DMX certicados directamente en un vendedor/distribuidor o bien construir sus propios cables. Si desea fabri-
carlos usted mismo, utilice cables de datos de alta calidad p19-ya que están sujetos a tener menos interferencias
electromagneticas.
CONECTORES DE CABLE
El cable, debe poseer una clavija XLR macho en uno de los extremos y una clavija XLR hembra en el otro.

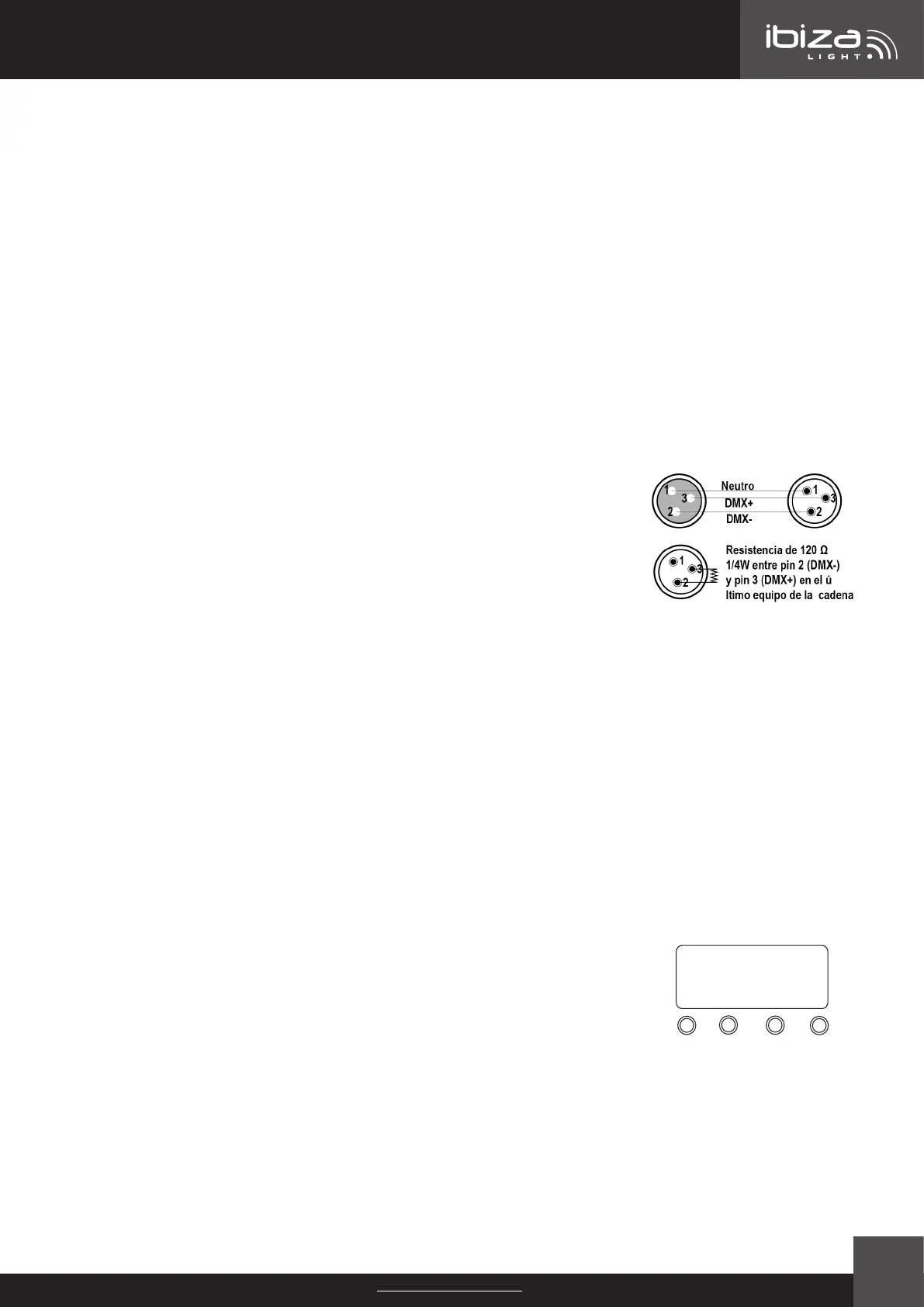

CONFIGURACIÓN DE LOS CONECTORES DMX
La resistencia de n de línea reduce los errores de señal. Para evitar los proble-
mas de transmisión de señal, siempre es recomendable conectar una resistencia
al nal de la línea DMX.
ATENCION
No debe haber ningun contacto entre el comun y la masa del chasis del equipo.
La puesta comun a masa puede provocar un bucle y hacer que su equipo fun-
cione de un amanera extraña. Compruebe los cables con la ayuda de un polimetro con el n de vericar la pola-
ridad y asegurarse de que los pines no están conectados a masa, cortocircuitados con el blindaje o entre ellos.
PUESTA EN MARCHA DE UN ALÍNEA DE DATOS DMX EN SERIE
1. Conecte el lado macho del conector DMX a la salida hembra de la consola DMX.
2. Conecte la otra extremidad del cable a la entrada macho del equipo.
3. Después, conecte la salida del equipo a la entrada del siguiente y así sucesivamente, etc.
AJUSTE DE LA DIRECCIÓN DMX
Cada equipo p19-ha de tener una dirección de inicio. Durante la transmisión de señales DMX, cada equipo recibe
las que le pertenece a su dirección de inicio.El usuario puede poner la misma dirección a diferentes equipoa. En
este caso, funcionaran todos a la vez y no podrán ser manejados individualmente. O bien cada equipo diponer
de su porpia dirección y ser controlado individualmente. Las direcciones d einicio dependen del número de
canales de cada equipo.
Este equipo dispone de 6 canales, entonces el primero se debe de ajustar a la dirección 01, el segundo a la 7
(6+1), el tercero a la 13 (7+6), etc.
MENU
El equipo cuenta con 4 botones para acceder, editar y ajustar todas las funciones.
[MENU]: Apriete en MENÚ para ingresar a los submenús. Apriete nuevamente para
regresar al menú principal. Si no se presiona ninguna tecla durante 30 segundos, la
unidad volverá automáticamente al menú principal.[Up]: Apriete en UP para aumen-
tar el valor o subir en la lista. Mantener apretado para pasar valores rápidamente
[Down]: Apriete en DOWN para reducirr el valor o bajar en la lista. Mantener apretado para pasar valores rápi-
damente
[ENTER]: En el menú principal, ENTER no tiene ninguna función. Dentro de los sub menú, la tecla permite acce-
der a los diferentes sub menus.
UP
DOWN
MENU ENTER
8.8.8.8.
