警告

■ 専用のカメラ以外には取り付けない

 （落下によるけがや事故の原因となります。）

■ 工事またはドームカバー交換は販売店に依頼する

 （工事には技術と経験が必要です。火災、感電、けが、器物損壊の原因とな

ります。）

 ⇒必ず販売店に依頼してください。

■ねじやボルトは指定されたトルクで締め付ける

 （落下によるけがや事故の原因となります。）

本製品をご使用の際は、取り付けるカメラの取扱説明書に記載された「安全上のご注意」と

あわせてお読みください。

安全上のご注意

必ずお守りください

■お守りいただく内容を次の図記号で説明しています。（次は図記号の例です）

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

「死亡や重傷を負うおそれがある内容」です。

警告

してはいけない内容です。

実行しなければならない内容

です。

注意：

⿟ 取扱説明書をよくお読みのうえ、正しく安全にお使いください。

取扱説明書

工事説明付き

ドームカバー

品番

WV-QDC507C

商品概要

本製品はクリアタイプのドームカバーです。

取り付け可能なカメラの最新情報＜管理番号：C0501＞

仕様

使用温度範囲 −50℃〜＋60℃

寸法 77mm(W)×24ｍｍ（H）×77ｍｍ（D）

（ドーム径35mm）

質量 約20g

仕上げ PC樹脂　クリア

付属品をご確認ください

取扱説明書（本書）......................................... 1冊 防水ラバー...................................................... 1個

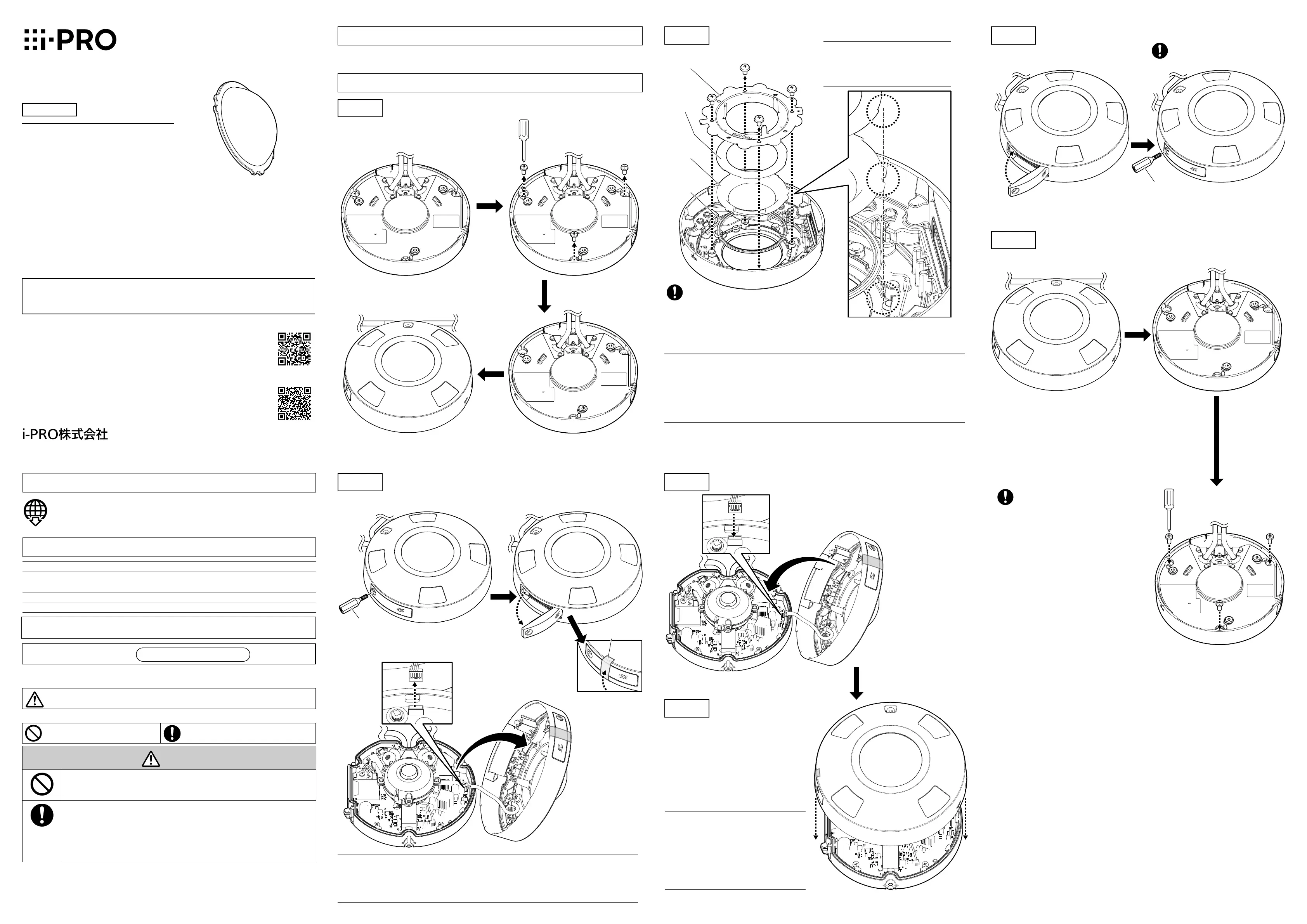

設置する

Step1

Step2

ビット

（カメラ付属品）

テープ

（現地調達）

メモ：

⿟ SDカバーを開けると、カメラ本体部分とエンクロージャー部分の固定が離れます。カ

メラ部分を持ちあげるとレンズ部分がカメラより落ちてしまうことがありますのでご注

意ください。

Step3

ドームカバーを交換する

ドームプレート

インナー

ドーム

ドームカバー

防水ラバー

⿟ 推奨締付トルク：1.38N·m{14kgf·cm}

⿟ 防水ラバーは必ず付属の新しい部品に交換してく

ださい。

メモ：

⿟ 本機を取り付けるときは保護シートを一旦剥がし、取付完了後ドームカバー表面に再度

貼り付けてください。

⿟ IR LEDからのリード線はドームプレートの突起部（★部分）に結束バンドで固定され

ています。ドームカバー交換の際はリード線を引きちぎらないようにご注意ください。

（上記イラスト中では、説明の便宜上リード線部分は省略しています。）

Step6

SDカバー部分を仮固定して

いたテープを剥がす。

推奨締付トルク：

1.38N·m{14kgf·cm}

ビット

（カメラ付属品）

Step7

Step4

Step5

メモ：

⿟ エンクロージャーとカメラ部分は固

定されていません。この状態でカメ

ラを起こしたりすると、レンズ部分

が外れる可能性があります。カメラ

を台に置いたまま作業してくださ

い。

推奨締付トルク：

1.38N·m{14kgf·cm}

カメラを

表に戻す

メモ：

位置決めの凹部（下のイラスト参照）は

ドームカバー、インナードームの周囲に

3か所 あります。

★

カメラを

裏返す

このたびは、弊社製品をお買い上げいただき、まことにありがとうございます。

⿟ 取扱説明書をよくお読みのうえ、正しく安全にお使いください。

⿟ ご使用前に「安全上のご注意」を必ずお読みください。

⿟ この取扱説明書は大切に保存してください。

⿟ 製品の改良などにより、ご使用上影響のない範囲で、記載されている外観などが実際の製

品と異なる場合があります。

⿟ ご使用のカメラの取扱説明書とあわせてお読みください。

取扱説明書に記載されていない方法や、指定の部品を使用しない方法で施工されたことに

より事故や損害が生じたときには、当社では責任を負えません。また、その施工が原因で

故障が生じた場合は、製品保証の対象外となります。

i-PRO製品の「お問い合わせ」については、以下の弊社サポートウェブサイト

を参照してください。

https://i-pro.com/jp/ja/support_portal

※「日本エリア」でお使いの場合に限ります。日本以外でお使いの場合のサービス

はいたしかねます。

取扱説明書に記載されている「<管理番号：Cxxxx>」は、以下の弊社技術情報

ウェブサイト内で該当する情報を検索する際に使用する番号です。

https://i-pro.com/jp/ja/support_portal/technical_information

https://www.i-pro.com/
