69
SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE
PROCEDURA DI RIMOZIONE DELLA CINGHIA DI
TRASMISSIONE
1. Scalzare la cinghia della coclea. Fare riferimento al paragrafo
"PROCEDURA DI RIMOZIONE DELLA CINGHIA DELLA COCLEA",
nella presente sezione.
2. Togliere la molla (J) agganciato al braccio del tendicinghia di trasmissione
(K).
3. Togliere la molla di richiamo (L) che trattiene in posizione la piastra
oscillante (M).
4. Togliere il bullone di fi ssaggio (N) e il braccio del tendicinghia di
trasmissione (K).
5. Togliere il bullone di fi ssaggio puleggia con la rispettiva rondella (O),
la puleggia del motore (P) e la cinghia di trasmissione (Q) dal motore.
6. Togliere il bullone superiore (R) che fi ssa la piastra oscillante
all'intelaiatura.
7. Ruotare la piastra oscillante (M) trattenendola scostata dallo
sgombraneve, quindi scalzare la cinghia di trasmissione (Q) dalla
rispettiva puleggia conduttrice (S).
PROCEDURA DI INSTALLAZIONE DELLA CINGHIA DI
TRASMISSIONE
1. Ruotare la piastra oscillante (M) trattenendola scostata dallo
sgombraneve. Calzare la cinghia di trasmissione (Q) sulla rispettiva
puleggia conduttrice (S). Accertarsi che la cinghia di trasmissione sia
instradata e calzata correttamente nella gola della puleggia conduttrice
prima di abbassare la piastra oscillante.
2. Montare il bullone superiore precedentemente rimosso (R). Serrare
alla coppia prescritta.
3. Calzare la cinghia di trasmissione (Q) nella cava della puleggia del
motore prima di montare quest'ultima sull'albero motore.
4. Montare la rondella e il bullone precedentemente rimossi (O) e fi ssare
la puleggia al motore. Serrare alla coppia prescritta (30-35 Ft. lbs. /
41-47 Nm).
5. Montare il braccio tendicinghia di trasmissione (K) e il rispettivo bullone
di fi ssaggio (N) sul motore. Serrare alla coppia prescritta.
6. Agganciare la molla di richiamo (L) alla piastra oscillante (M).
7. Agganciare la rispettiva molla (J) al braccio tendicinghia (K).
8. Azionare tutti i comandi per assicurarsi che le cinghie siano ben installate
e che tutti i componenti si muovano correttamente.
9. Calzare la cinghia della coclea. Fare riferimento al paragrafo
"PROCEDURA DI INSTALLAZIONE DELLA CINGHIA DELLA
COCLEA", nella presente sezione.
DOPO LA SOSTITUZIONE DELLE CINGHIE
1. MONTAGGIO DEL COPERCHIO DELLA CINGHIA e di due (2) viti.
Stringere bene.
2. MONTAGGIO DELLA BOCCA DI SCARICO – Si faccia riferimento
al paragrafo “MONTAGGIO DELLA BOCCA DI SCARICO/TESTA
DELLO SCARICO” contenuto nella sezione relativa al Montaggio di
questo manuale.

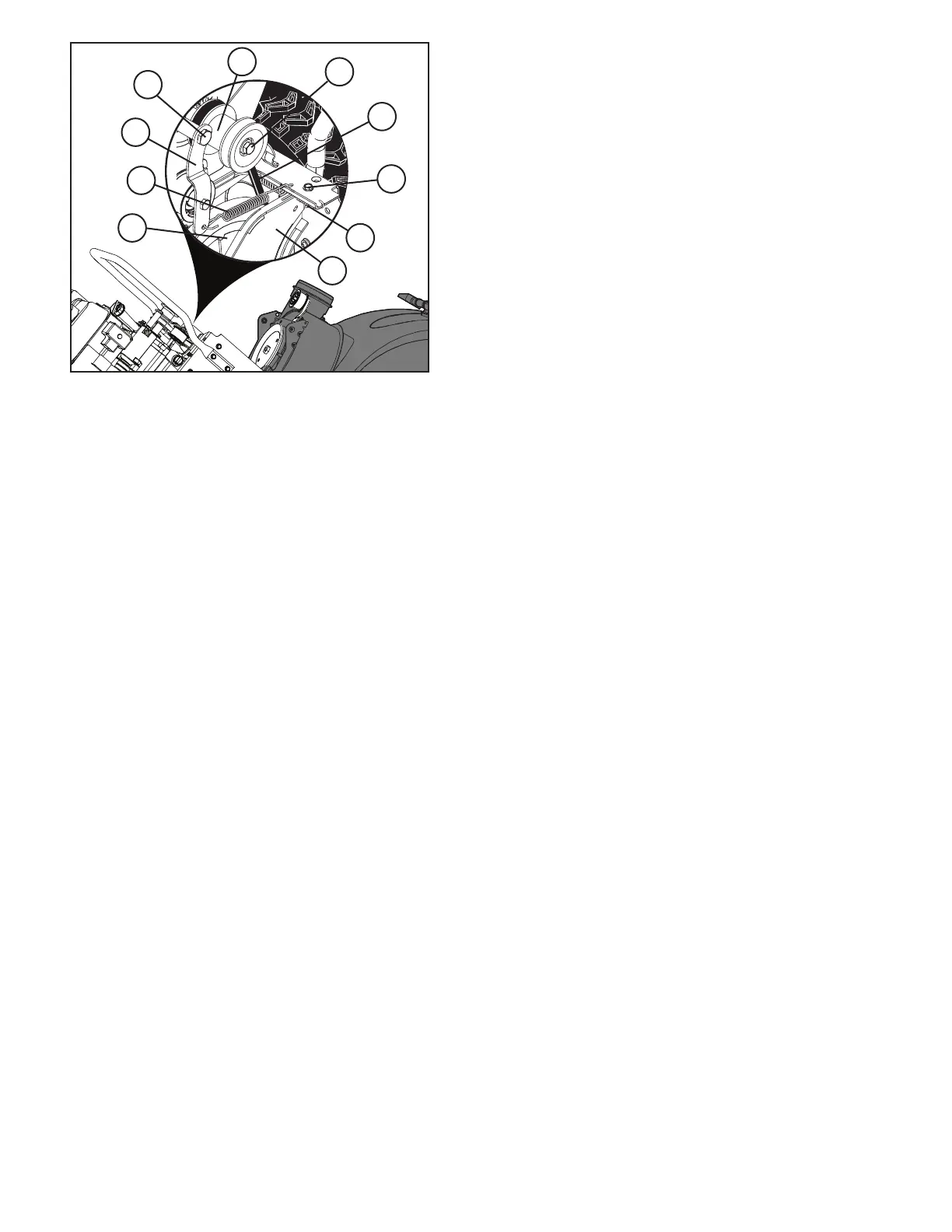

J
O
K
P
L
Q
M
R
N
S
