65

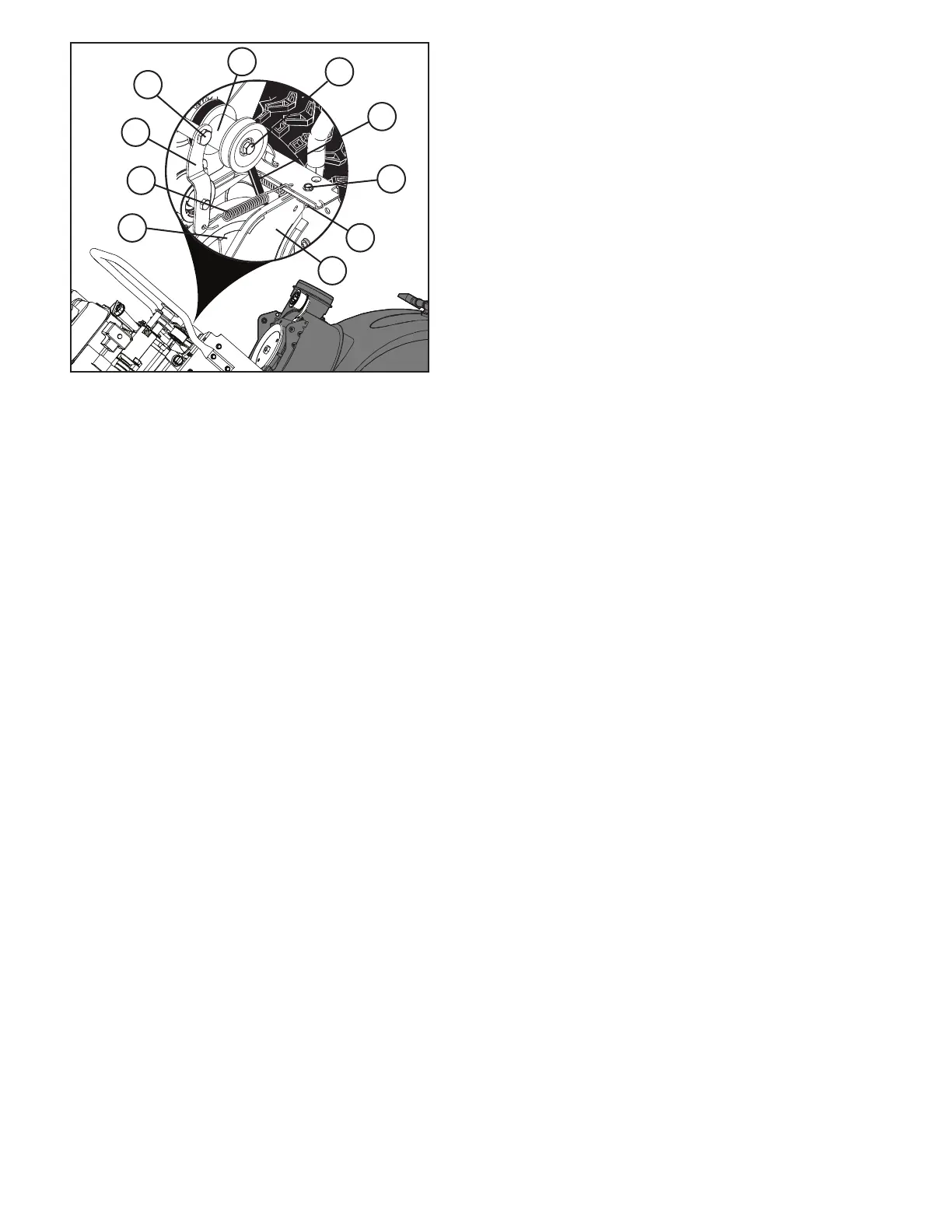

REEMPLAZO DE LA CORREA DE TRANSMISIÓN
PARA EXTRAER LA CORREA DE TRANSMISIÓN
1. Retire la correa de la barrena. Consulte “PARA EXTRAER LA CORREA
DE LA BARRENA” en esta sección.
2. Retire el muelle tensor (J) fi jado al brazo tensor de la correa de
transmisión (K).
3. Retire el muelle de retorno (L) sujetando la placa móvil (M) en su
posición.
4. Retire el muelle del brazo (N) y el brazo tensor de la correa de transmisión
(K).
5. Retire el perno y la arandela de la polea (O), la polea del motor (P), y
la correa de transmisión (Q) fuera del motor.
6. Extraiga el perno superior (R) que fi ja la placa móvil al conjunto de la
carcasa.
7. Gire y sostenga la placa móvil (M) alejada del quitanieves, y retire la
correa de transmisión (Q) de la polea impulsora (S).
PARA INSTALAR LA CORREA DE TRANSMISIÓN
1. Gire y sostenga la placa móvil (M) alejada del quitanieves. Coloque
la correa de transmisión (Q) sobre la polea impulsora (S). Asegúrese
de que la correa de transmisión esté bien introducida en la ranura de
la polea impulsora antes de bajar la placa móvil.
2. Instale el perno superior (R) que retiró antes. Apriete con fuerza.
3. Coloque la correa de transmisión (Q) en la ranura de la polea del motor
antes de su instalación en el eje del motor.
4. Instale la arandela y el perno (O) que retiró antes y fi je la polea al motor.
Apriete fi rmemente (30-35 pies- libras / 41-47 Nm).
5. Instale el brazo tensor de la correa de transmisión (K) y el perno del
brazo (N) en el motor. Apriete con fuerza.
6. Instale el muelle de retorno (L) en la placa móvil (M).
7. Instale el muelle tensor (J) en el brazo tensor (K).
8. Opere todos los mandos para comprobar que estén bien instalados y
que todos los componentes se mueven de manera correcta.
9. Instale la correa de la barrena. Consulte “PARA INSTALAR LA CORREA
DE LA BARRENA” en esta sección.
DESPUÉS DE REEMPLAZAR LAS CORREAS
1. COLOCAR EL CUBRE CORREAS y dos (2) tornillos. Apretar fi rme-
mente.
2. MONTAR EL CONDUCTO DE EYECCIÓN – Ver “MONTAR EL CON-
DUCTO DE EYECCIÓN / CABEZA ROTANTE DEL CONDUCTO” en
la sección de Ensamblaje de este manual.
J
O
K
P
L
Q
M
R
N
S
