63
REMPLACEMENT DE LA COURROIE D'ENTRAÎNEMENT
POUR RETIRER LA COURROIE D'ENTRAÎNEMENT
1. Retirer la courroie de la vis sans fi n. Se reporter au paragraphe «
POUR DÉPOSER LA COURROIE DE LA VIS SANS FIN » dans la
présente section.
2. Déposer le ressort tendeur (J) fi xé au bras du tendeur de courroie
d'entraînement (K).
3. Déposer le ressort de rappel (L) maintenant la plaque oscillante (M)
en position.
4. Déposer le boulon du bras (N) et le bras du tendeur de courroie
d'entraînement (K).
5. Déposer du moteur le boulon et la rondelle de la poulie (O), la poulie
moteur (P) et la courroie d'entraînement (Q).
6. Déposer le boulon supérieur (R) maintenant la plaque oscillante sur
l'ensemble châssis.
7. Faire pivoter la plaque oscillante (M) et la maintenir à l'écart de la
souffl euse à neige, et déposer la courroie d'entraînement (Q) de la
poulie d'entraînement (S).
POUR INSTALLER LA COURROIE D'ENTRAÎNEMENT
1. Faire pivoter la plaque oscillante (M) et la maintenir à l'écart de la
souffl euse à neige. Placer la courroie d'entraînement (Q) sur la poulie
d'entraînement (S). S'assurer que la poulie est correctement acheminée
dans la rainure de poulie d'entraînement avant d'abaisser la plaque
oscillante.
2. Poser le boulon supérieur (R) précédemment déposé. Serrer
correctement.
3. Placer la courroie d'entraînement (Q) dans la rainure de la poulie moteur
avant de procéder à l'installation sur l'arbre moteur.
4. Poser la rondelle et le boulon (O) précédemment déposés et fi xer la
poulie moteur sur le moteur. Bien serrer (30-35 Nm). Nm / 41-47 Nm).
5. Poser le bras du tendeur de poulie d'entraînement (K) et le boulon de
bras (N) sur le moteur. Serrer correctement.
6. Poser le ressort de rappel (L) sur la plaque oscillante (M).
7. Poser le ressort du tendeur (J) sur le bras du tendeur (K).
8. Actionner toutes les commandes pour s'assurer que les courroies
sont correctement installées et que tous les composants bougent
correctement.
9. Poser la courroie de la vis sans fi n. Se reporter au paragraphe « POUR
INSTALLER LA COURROIE DE LA VIS SANS FIN » dans la présente
section.
APRÈS LE REMPLACEMENT DE LA (DES) COURROIE(S)
1. INSTALLEZ LE COUVERCLE DE LA COURROIE et deux (2) vis.
Serrez solidement.
2. INSTALLEZ LA GOULOTTE D’ÉVACUATION DE DÉCHARGE – Voir
“INSTALLATION DE LA GOULOTTE D’ÉVACUATION DE DÉCHARGE
/ TÊTE ROTATIVE DE LA GOULOTTE D’ÉVACUATION” dans la
section Assemblage de ce manuel.

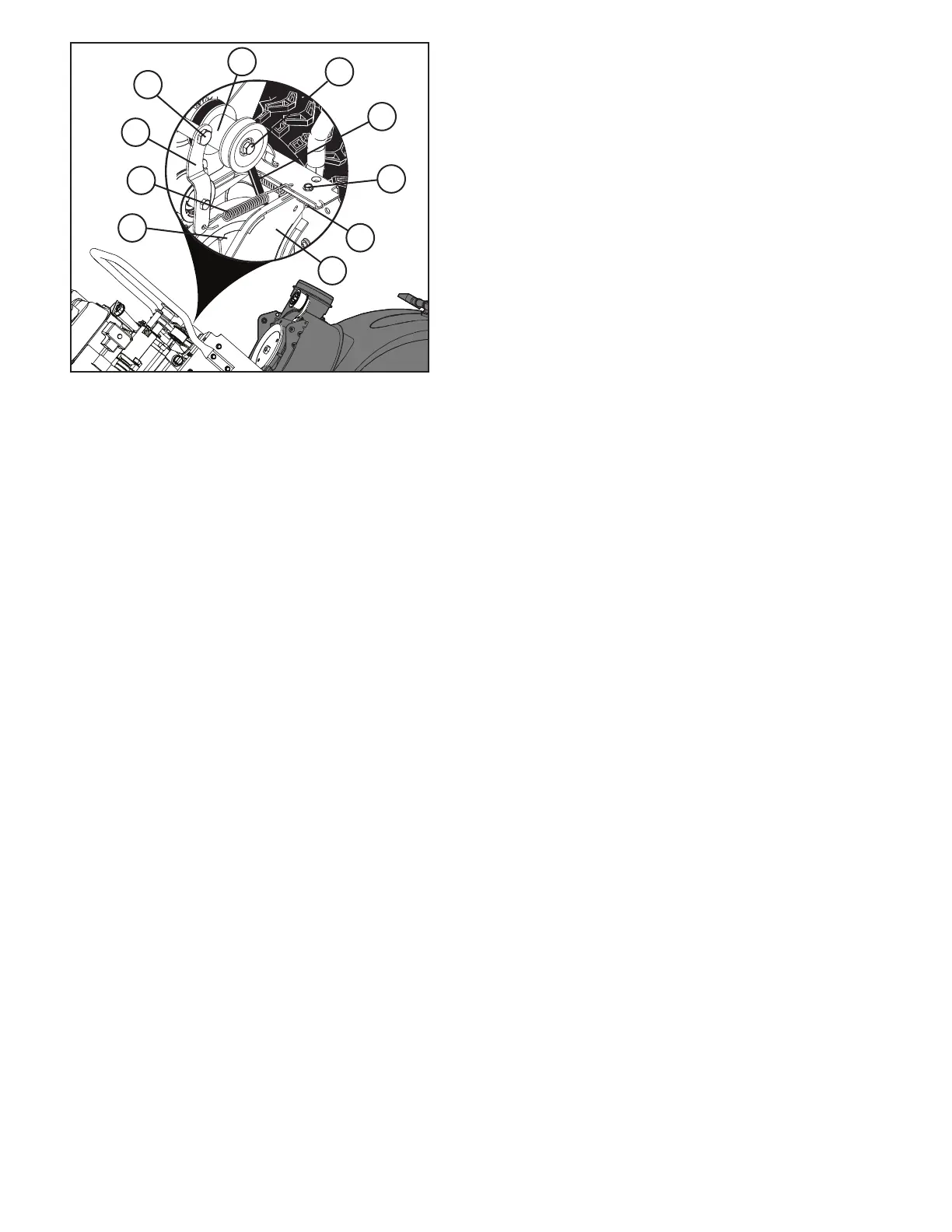

J
O
K
P
L
Q
M
R
N
S
