18
M
K
E
G
L
F
D
N
O
N
B
A

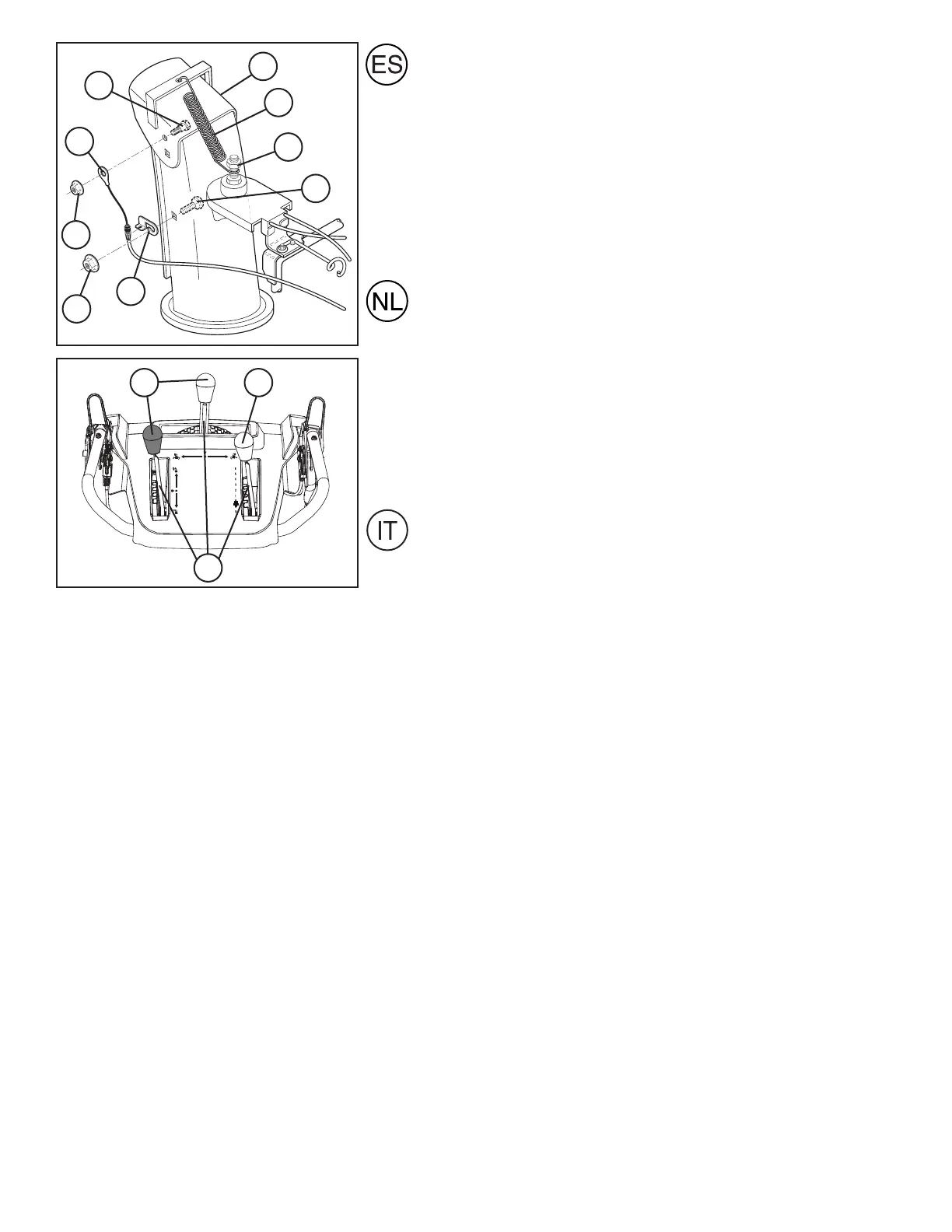

Montar el mando a distancia del de fl ec tor del conducto
1. Acoplar el soporte del cable remoto (A) al conducto de eyección con un
perno de carro (B) y una contratuerca de 5/16-18 (D) como mostrado.
Apretar fi rmemente.
2. Montar el ojal metálico del cable remoto (E) al defl ector del conducto (F)
con un perno de collarín (G) de 1/4-20, y una contratuerca (K) de 1/4-20
como mostrado. Apretar fi rmemente.
3. Colocar resortes de gancho (L) entre las tuercas hexagonales (M) en la
cabeza rotante del conducto y en el agujero del defl ector del conducto,
como mostrado. La armilla del cable quedará suelta sobre el perno de
tope.
4. Instale las perillas de las palancas de mando (N) presionándolas hacia
abajo sobre las palancas (O).
Het installeren van de afstandsbesturing van de de-
fl ector van de afvoertrechter
1. Zet de kabelbevestigingsbeugel (A) aan de afvoertrechter met slotschroef
(B) en een 5/16-18 sluitmoer (D), zoals getoond. Maak stevig vast.
2. Maak de kabellus (E) vast aan de defl ector van de afvoertrechter (F) met
de borstbout (G), en 1/4-20-sluitmoer (K), zoals getoond. Maak stevig
vast.
3. Maak de veerhaken (L) vast tussen zeskantmoeren (M) aan de rotorkop
van de afvoertrechter en in het gat in de defl ector van de afvoertrechter
zoals getoond. Kabeloog ligt los op de borstbout.
4. Monteer alle hendelknoppen (N) door ze neer te drukken op de bedien-
ingshendels (O).
Montaggio del telcomando del defl ettore del canale
di scarico
1. Inserire nella bocca di scarico la staffa per il cavo di telecomando (A) con
un bullone (B) e un dado di fi ssaggio da 5/16-18 (D). Stringere bene.
2. Montare un occhiello per il cavo (E) sul defl ettore di scarico (F) con un
perno a spallamento (G), e un dado di fi ssaggio da 1/4-20 (K). Serrare
in modo accurato.
3. Montare i ganci per le molle (L) tra i dadi esagonali (M) sulla testa del
dispositivo di rotazione della bocca di scarico e nel foro del defl ettore di
scarico. L’occhiello del cavo sarà libero sul bullone a strappo.
4. Montare i pomelli su tutte e le leve di comando (N) premendoli sulle leve
stesse (O).
