TRIAMP MK II - MANUAL

DEUTSCH

TRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUAL

4.4 DER TRIAMP

UND MIDI

Ist das MSM-1 Modul eingebaut, können die

Grundsounds des

TriAmp

MK II und der Effekt-

weg (auch die Umschaltung

von Seriell- auf Parallel-

Betrieb) via MIDI geschaltet

werden. Das somit mögliche

gleichzeitige Umschalten von

TriAmp

MK II und Multi-

effektgeräten bedeutet best-

möglichen Spielkomfort.

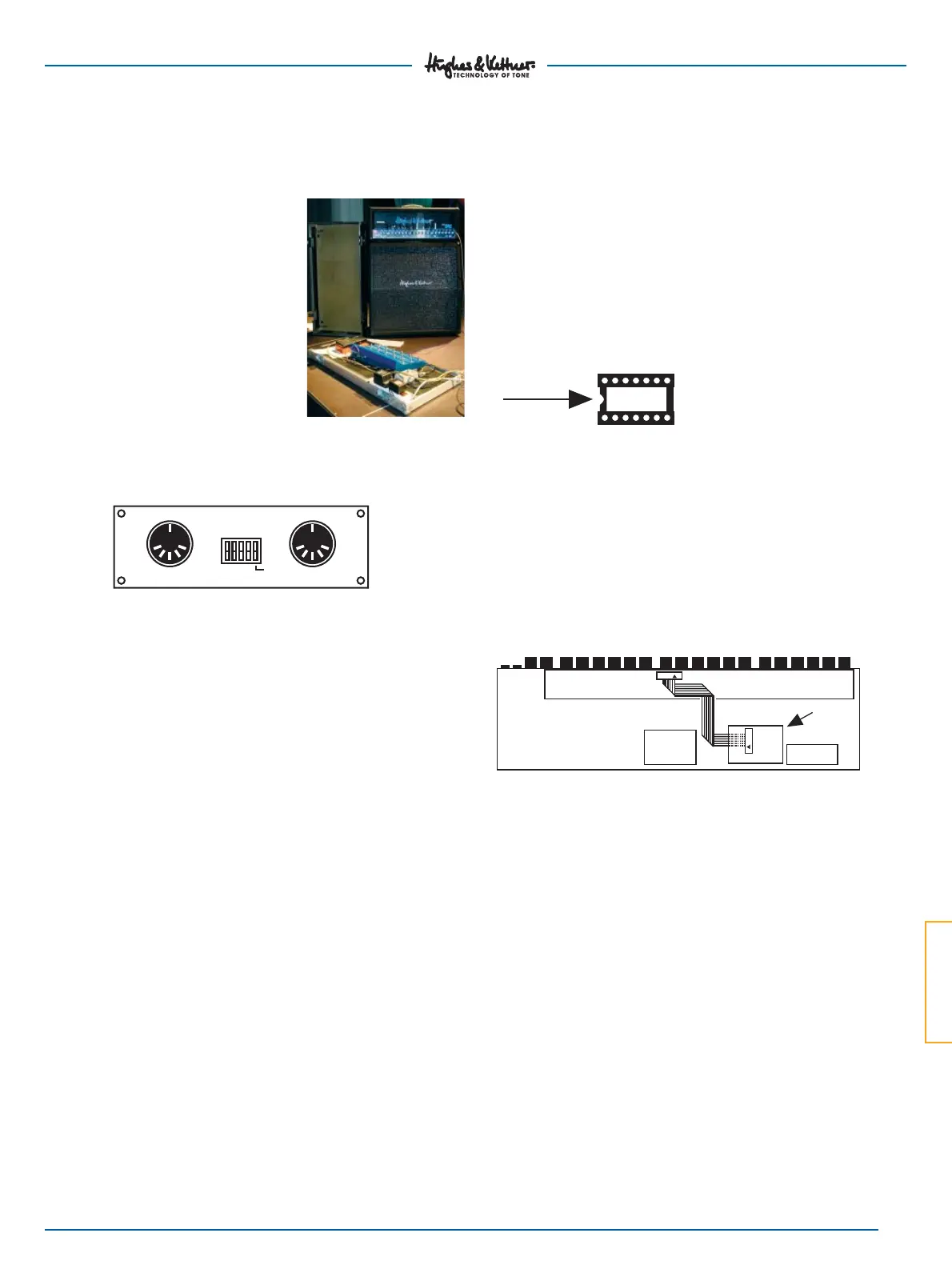

Installation des MSM-1 MIDI-Moduls:

HINWEIS:

Das MSM-1 Midi-Modul darf nur von einem

erfahrenen Service-Techniker eingebaut werden.

Die nachfolgenden Hinweise sind für den Service-

Techniker gedacht!

• Ziehen Sie den Netzstecker des TriAmp

MK II

und entfernen Sie alle Speakerkabel, etc.

• Entfernen Sie die rückseitige Blende des Amps

(seitlich verschraubt), so dass die Röhren frei

zugänglich sind.

• Enfernen Sie die Blechschürze (oben ver-

schraubt), die als Stütze der Plexiglasfront dient.

• Bereiten Sie (z.B. mittels zweier Bücher im

Abstand der Trafos) eine geeignete Ablage

für das Ampchassis vor oder entfernen Sie

die Endstufenröhren.

• Entfernen Sie die vier Chassisbefestigungs-

schrauben (Boden) und ziehen Sie das

Ampchasis sehr vorsichtig nach hinten

aus dem Holzgehäuse.

• Entfernen Sie die Abdeckplatte des MIDI-

Modulschachtes auf der Rückseite des Chassis.

• Stecken Sie einen Multistecker des

Flachbandkabels vorsichtig in den freien

Steckersockel des MSM-1 Moduls, so dass die far-

big gekennzeichnete Ader des Kabels zur

Markierungskerbe des Steckersockels zeigt.

Steckersockel mit Markierungskerbe

• Befestigen Sie das MSM-1 im Modulschacht.

Benutzen Sie dazu die vier Schrauben der zuvor

entfernten Abdeckplatte. Beachten Sie, dass

die Beschriftung des MSM-1 entsprechend

der Beschriftung auf der Chassisrückseite

ausgerichtet ist.

Lage der Steckersockel

• Auf der Schalterplatine befindet sich der

Steckersockel für den freien Multistecker.

Stecken Sie den Multistecker auch hier so ein,

dass die farbig gekennzeichnete Ader des

Kabels zur Markierungskerbe des Stecker-

sockels zeigt.

• Prüfen Sie den korrekten Sitz des Moduls und

der Steckverbindungen.

• Montieren Sie das Chassis und ggf.

die Endstufenröhren.

• Montieren Sie die Blechschürze und die rück-

seitige Blende des Amps.

• Nach dem Einschalten der Stromversorgung sind

die MIDI Funktionen des TriAmp

MK II sofort

verfügbar. Bitte überprüfen Sie alle Schalt-

funktionen des Amps.

TRIAMP MK II - MANUALTRIAMP MK II - MANUALTRIAMP MK II - MANUAL

MIDI IN MIDI THRUMIDI

RECEIVE

CHANNEL

OFF

1 234 OMNI

CHANNELS 5-16: SEE MANUAL

FX OUTPUT

MSM-1
