Avant-propos

Hughes & Kettner

a rassemblé pour la première fois dans un seul et

même appareil ce dont les guitaristes rêvent depuis longtemps déjà:

Une conception à lampes authentique et la polyvalence infinie des

amplis à modélisation.

Depuis plus de 20 ans, la société Hughes & Kettner

développe des

concepts d’amplis novateurs qui repoussent les limites des possibilités

d’expression guitaristique. Des références comme l’AS 64 (premier

ampli totalement programmable au monde), l’Access (premier ampli

à lampes programmable), le TriAmp (premier ampli à lampes à six

canaux) et le zenTera (reconnu jusqu’à aujourd’hui comme le « boss

des amplis numériques ») définissent, hier comme aujourd’hui, les

repères du réalisable en matière de technique et de son. Chacun de

ces amplis a légué son code génétique au SWITCHBLADE – et tous

ont donc permis de créer un concept totalement inédit.

Nous vous souhaitons beaucoup de plaisir avec votre SWITCHBLADE.

L’équipe Hughes & Kettner

Avant la mise en fonction

Avant de faire fonctionner votre SWITCHBLADE, souvenez-vous d’une

chose : il a du coffre ! Et un volume élevé peut entraîner des troubles

de l’audition.

Veillez à garantir une aération suffisante des surfaces de

refroidissement de l’appareil. Assurez-vous absolument que l’appareil

soit disposé sur un emplacement stable, à l’abri de toute influence

mécanique ou thermique extérieure, afin de garantir la sécurité de

fonctionnement de l’appareil ainsi que la sécurité des personnes.

Le fabricant décline toute responsabilité en cas de dommages

à l’appareil ou à d’autres appareils, résultant d’une utilisation

inappropriée.

Mise en fonction

Avant de raccorder le SWITCHBLADE au secteur, il convient de

s’assurer que les interrupteurs MAINS et STANDBY sont coupés

(interrupteurs à bascule vers le bas) et que la valeur de tension

indiquée sur MAINS INPUT (à côté de la flèche « Voltage Setting », voir

figure) est bien conforme à la tension secteur disponible sur place.

L’illustration montre, à titre d’exemple, la version 100/120 volts. À

côté de la flèche figure l’indication de tension 100 V, ce qui signifie

que l’ampli peut uniquement

être utilisé avec une tension

secteur de 100 V. Si l’indication

figurant à côté de la flèche sur le

Switchblade ne correspond pas

à la tension du réseau sur lequel

vous souhaitez raccorder votre

Switchblade, évitez absolument de raccorder celui-ci ! Pour davantage

d’informations à ce propos, passer au chapitre 8.1.

Head uniquement

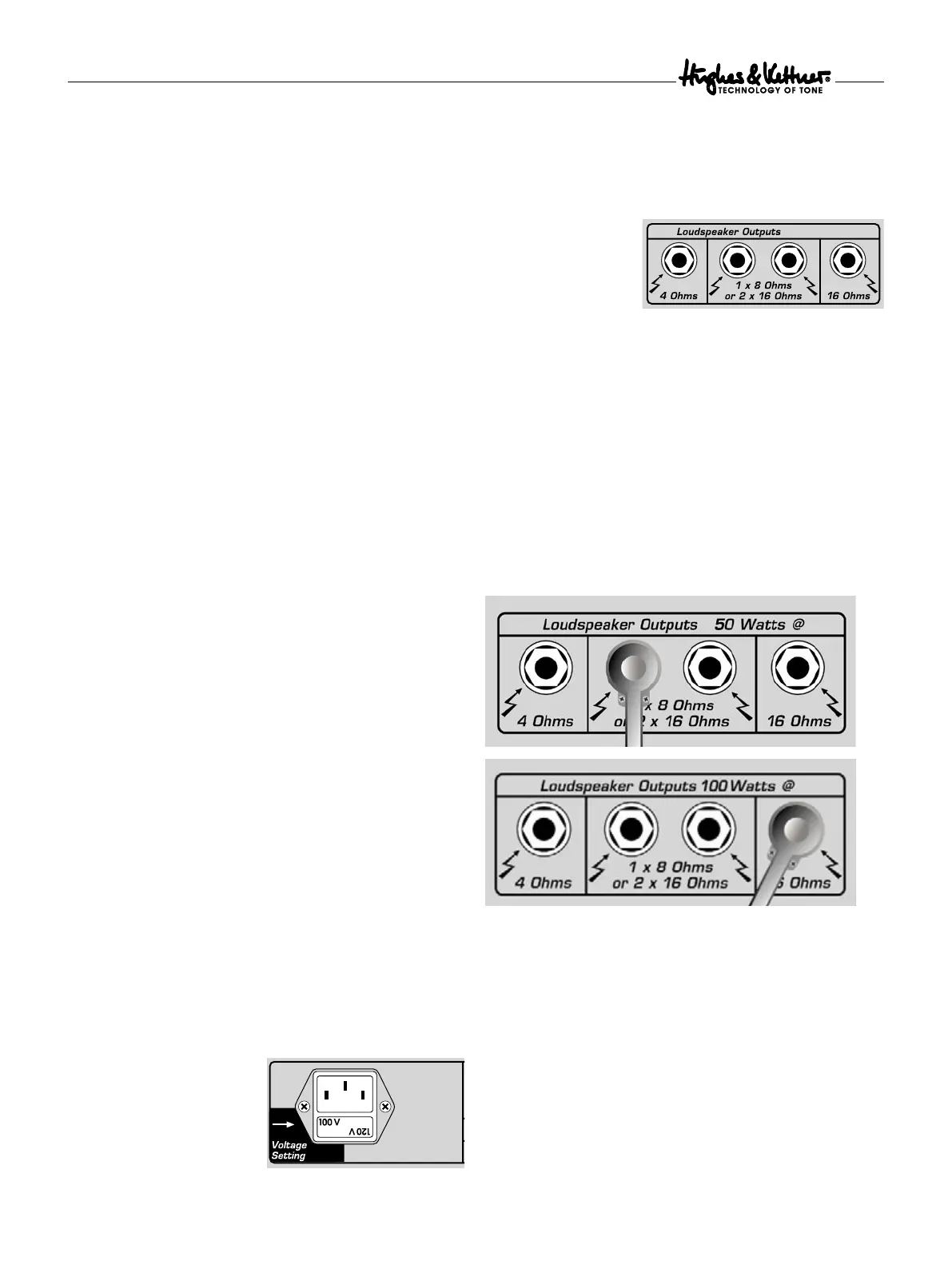

Premièrement, branchez le câble d’enceinte dans la sortie appropriée

sur la tête. Les sorties ne doivent pas être employées simultanément !

En d’autres termes : soit 1 x 4 ohms, 2 x 16 ohms, 1 x 8 ohms ou

1 x 16 ohms. Le mélange,

par exemple, d’une

enceinte sous 4 ohms et

d’une sortie sous 4 ohms

avec une enceinte sous

16 ohms sur une sortie 16 ohms n’est pas possible. Pour davantage

d’informations à ce propos, se reporter au chapitre 5.5 « Haut-Parleurs ».

L’autre extrémité du câble vient se loger dans l’entrée de l’enceinte. Il

s’agit d’un point primordial pour les amplis à lampes ! En effet, si des

amplis à lampes sont utilisés sans Haut-Parleurs raccordés ou avec des

Haut-Parleurs d’impédance insuffisante, l’étage de sortie risque d’être

endommagé.

Combo uniquement

S’assurer que le câble de raccordement du haut-parleur interne est

correctement branché sur l’étage de sortie (voir figure). Attention : sur

le Combo Série 50, le haut-parleur interne est relié à la sortie 8 ohms,

tandis que sur le Combo Série 100, il est relié à la sortie 16 ohms.










